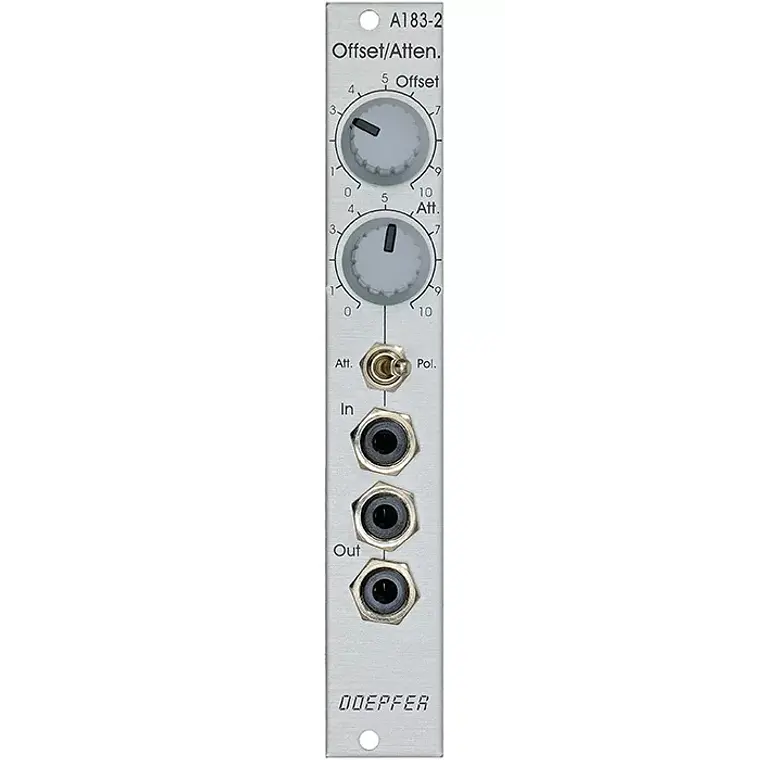

Doepfer A-183-2 Offset/Polarizer/Attenuator 1

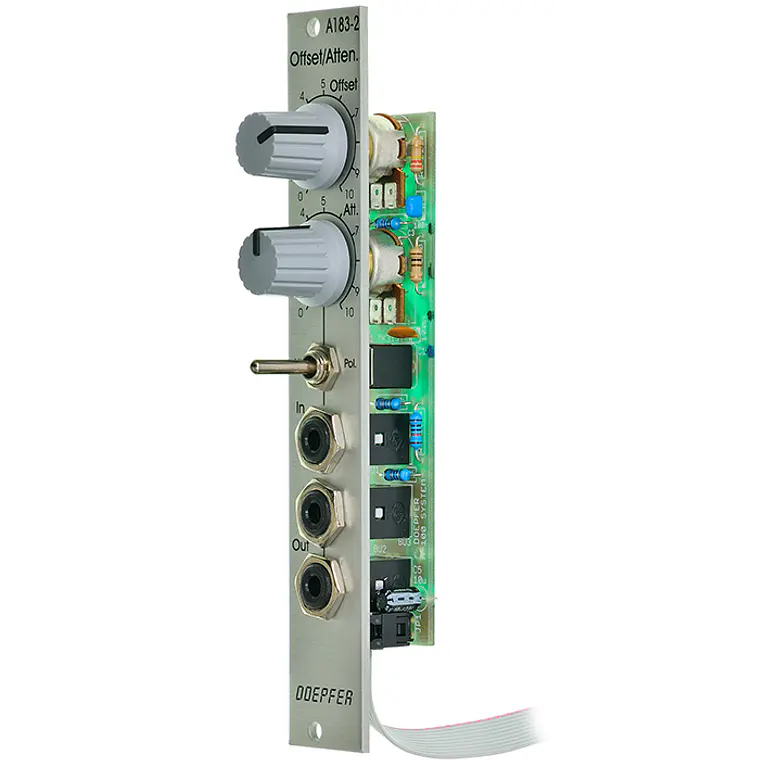

Doepfer A-183-2 Offset/Polarizer/Attenuator 2

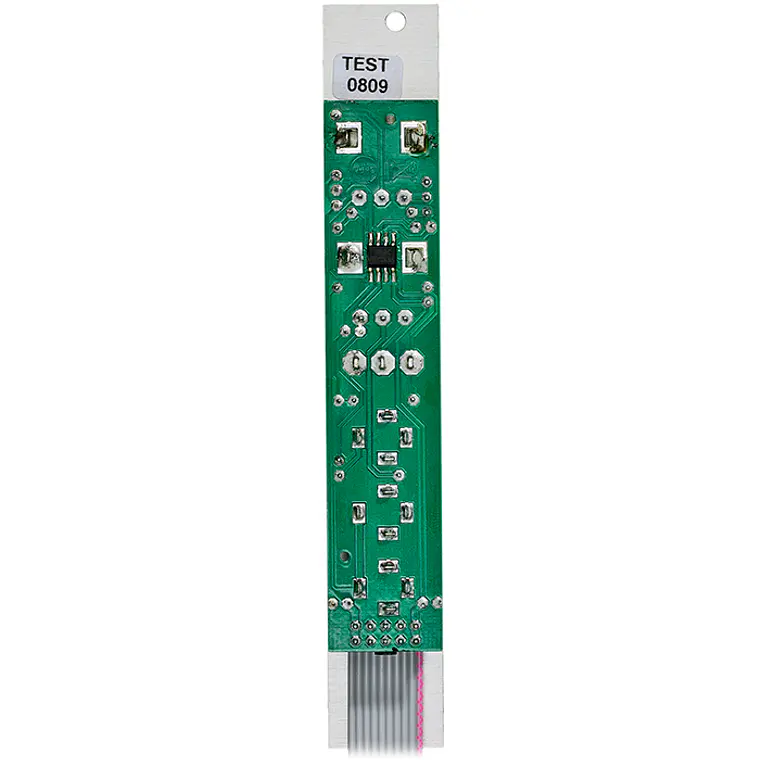

Doepfer A-183-2 Offset/Polarizer/Attenuator 3

Doepfer A-183-2 Offset/Polarizer/Attenuator - Miniatura 1

Doepfer A-183-2 Offset/Polarizer/Attenuator

Name: Doepfer A-183-2 Offset/Polarizer/Attenuator
Brand: Doepfer
SKU: A-183-2
Price: 89600.0 CLP
Availability: InStock

Ficha Técnica

HP:

4 HP

Descripción

El módulo A-183-2 es un generador de offset de voltaje (voltage offset generator) combinado con un atenuador/polarizador (attenuator/polarizer).

Así es como funciona el A-183-2: En los dos sockets de salida (simplemente dos sockets conectados) aparece un voltaje de corriente continua (DC voltage) que se ajusta con el control Offset en el rango de 0...+5V o -5V...+5V. Se utiliza un jumper interno para seleccionar el rango de offset (0...+5V o -5V...+5V). Otros rangos son posibles cambiando una resistencia en la placa de circuito impreso (pc board) (por ejemplo, 0...+10V o -10V...+10V). El voltaje de CC (DC voltage) generado por el control Offset se superpone al voltaje atenuado que se alimenta al socket In.

La función del control del atenuador se puede configurar como Atenuador (Attenuator) o Polarizador (Polarizer) mediante un interruptor de palanca (toggle switch).

\ \Cuando el interruptor está en la posición Atenuador (Attenuator), el control funciona como un atenuador habitual, es decir, nivel cero en la posición completamente CCW y nivel máximo en la posición completamente CW.\ \Cuando el interruptor está en la posición Polarizador (Polarizer), el control funciona como un polarizador, es decir, el nivel cero aparece en la posición central. A la derecha de la posición central, la señal In se suma al voltaje de offset; a la izquierda de la posición central, la señal In se resta del voltaje de offset. En otras palabras: en la posición completamente CW, la señal In no invertida se suma con el nivel completo al voltaje de offset; en la posición completamente CCW, la señal In invertida se suma con el nivel completo al voltaje de offset.\ \

El rango de amplificación para la entrada es de aproximadamente 0...+1 en el modo atenuador (attenuator mode), y de -1...+1 en el modo polarizador (polarizer mode). El rango de amplificación se puede modificar reemplazando una resistencia por otro valor.
