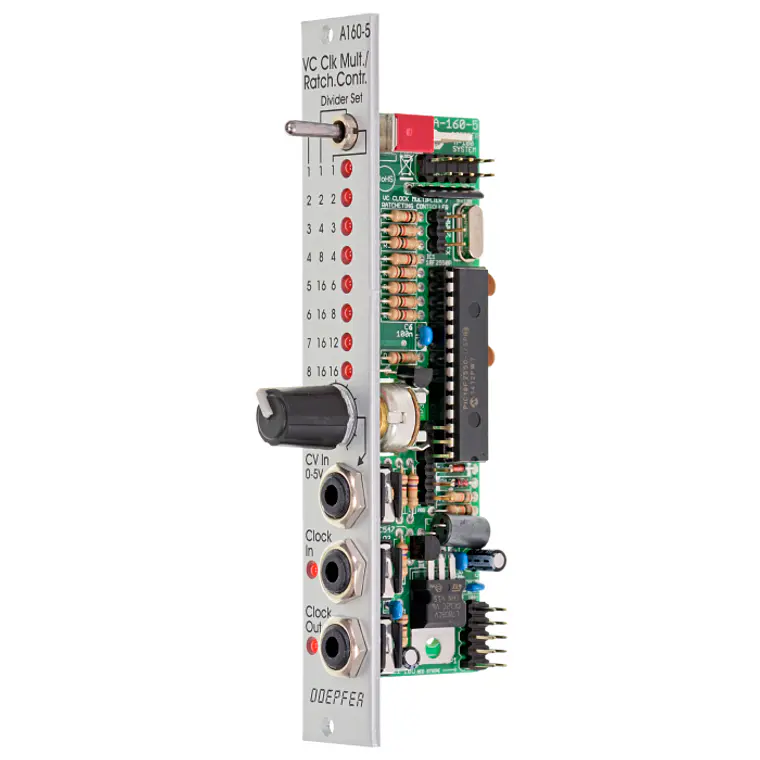

El Módulo A-160-5 es un multiplicador de reloj (clock multiplier) controlado por voltaje. La señal de reloj entrante (socket Clock In) se multiplica por un factor que depende del voltaje de control en el socket CV In (0...+5V) y de la posición del interruptor de Modo (Mode switch). La señal de reloj multiplicada está disponible en el socket Clock Out. Según la posición del interruptor de Modo, se asignan diferentes factores de multiplicación de reloj al voltaje de control. Con 0V CV no se genera ninguna salida de reloj (clock output). Este estado se indica con "todos los LEDs apagados". Con el aumento del CV se obtienen factores enteros (posición izquierda del interruptor de modo), factores de potencia de dos (posición central) o una mezcla de ambos (posición derecha). Se utilizan ocho LEDs para mostrar el factor de multiplicación seleccionado actualmente. Además, se utilizan dos LEDs para mostrar la señal de reloj entrante y saliente.
Se utiliza un control manual para ajustar el factor de multiplicación de reloj manualmente sin la necesidad de un voltaje de control externo. El voltaje generado por este control ("Manual") se normaliza al socket CV In. Mientras no se inserte un plug en el socket CV In, el factor de multiplicación de reloj se ajusta mediante la perilla de control manual y se muestra mediante los LEDs. Para aplicaciones dinámicas (como la función de Ratcheting descrita a continuación), el CV generado manualmente es sobrescrito por el CV externo que debe alimentarse al socket CV In.
El módulo se puede utilizar para todo tipo de aplicaciones de multiplicación de reloj. Un ejemplo importante es la generación de las llamadas Secuencias de Ratcheting (Ratcheting Sequences). La banda Tangerine Dream es famosa por este tipo de secuencias. Un secuenciador normal genera solo una señal de puerta (gate signal) por paso. Una secuencia de Ratcheting puede tener también más de un pulso de puerta por paso. Esta función se puede obtener utilizando el A-160-5: una salida CV del secuenciador se utiliza para definir el número de pulsos de puerta por paso. Si el control del paso en cuestión está completamente en sentido antihorario (CCW), el CV generado es 0V y no se genera ninguna señal de puerta (mute del paso). Cuando el control del paso en cuestión se gira en sentido horario, se generan uno, dos o más pulsos de puerta, dependiendo de la posición del interruptor de modo y del voltaje generado por el CV en ese paso.
Nota técnica: Debido a la naturaleza de la multiplicación de reloj (clock multiplying), se necesitan unos pocos pulsos de reloj de entrada hasta que la salida de reloj (clock output) sea estable cuando la frecuencia del Clock In cambia. Se debe promediar unos pocos pulsos de reloj de entrada para generar la señal de salida de reloj multiplicada. Incluso cuando la frecuencia de reloj de entrada cambia, se necesitarán unos pocos ciclos hasta que la señal de salida de reloj sea correcta, ya que el módulo no puede prever el futuro de la señal de reloj de entrada. La señal de salida de reloj generada se deriva de los últimos ciclos de la señal de reloj de entrada. En consecuencia, el módulo solo debe ser impulsado por una señal de reloj con frecuencia constante o que cambie lentamente.

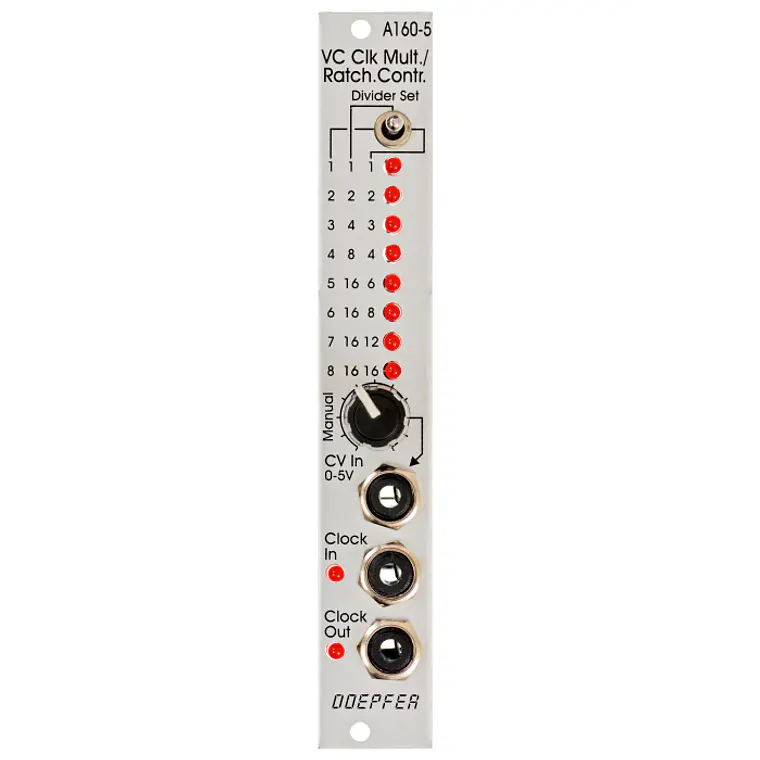

El interruptor de la primera serie de producción fue etiquetado erróneamente como "Divider Set". A partir de la segunda serie, la etiqueta se ha corregido a "Multiplier Set".
