Doepfer A-155-2v Miniature Analog Sequencer Vintage

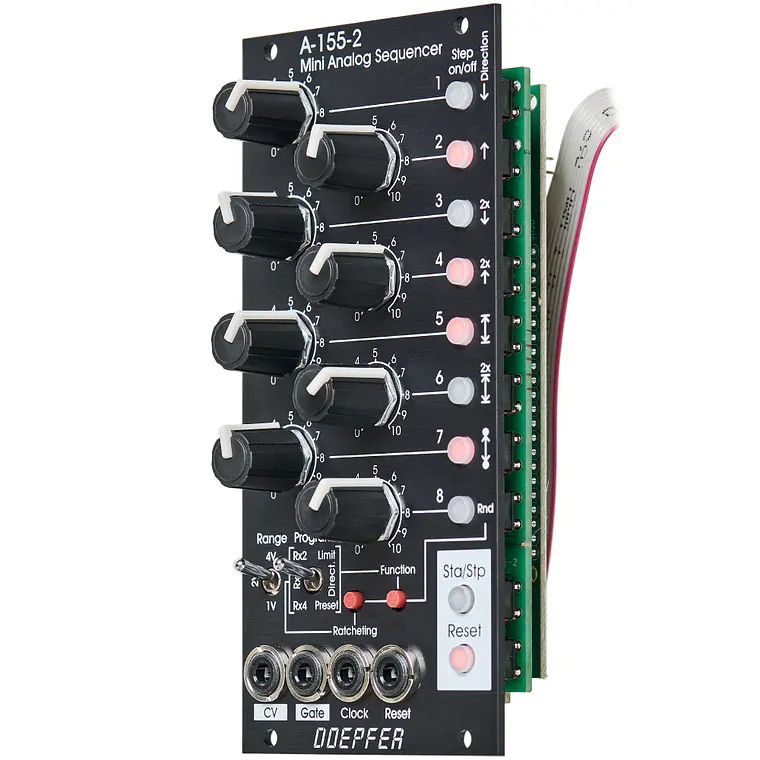

El Módulo A-155-2 es un secuenciador (sequencer) analógico de diseño muy compacto y pequeño, con muchas características. La longitud de la secuencia (sequence length) es de 8 pasos. Cada paso dispone de un control para el ajuste del voltaje de control (control voltage) para ese paso y un interruptor momentáneo (momentary switch) iluminado (botón). Los botones se utilizan en el modo de ejecución estándar para activar/desactivar la puerta (gate) del paso en cuestión (botón iluminado = gate encendida, no iluminado = gate apagada).

En combinación con otros controles en la parte inferior del panel frontal, los botones se utilizan para funciones adicionales: dependiendo de la posición del interruptor de palanca (toggle switch) Program, la función del botón se utiliza para programar la longitud de la secuencia (posición del interruptor Limit), la dirección de ejecución (posición del interruptor Direct.) o para llamar a la gestión de presets (posición del interruptor Preset).

Cuando se selecciona la función Direct. (Dirección), están disponibles estos modos de ejecución:

• Up (Arriba)
• Down (Abajo)
• 2 x Up (cada paso se reproduce dos veces con el tempo normal, no confundir con Ratcheting x2, ver más abajo)
• 2 x Down (cada paso se reproduce dos veces con el tempo normal, no confundir con Ratcheting x2, ver más abajo)
• Pendulum type 1 (el paso inicial y el final se reproducen dos veces)
• 2 x Pendulum type 1 (cada paso se reproduce dos veces con el tempo normal, el paso inicial y el final se reproducen 4 veces)
• Pendulum type 2 (el paso inicial y el final se reproducen una vez)
• Random (Rnd) (Aleatorio)

Cuando se selecciona la función Preset, los botones iluminados se utilizan para llamar a uno de los 8 presets. En cada preset se almacenan estos parámetros: pasos activos, dirección de ejecución, longitud de la secuencia, ratcheting. Para llamar a uno de los 8 presets almacenados, hay que presionar y mantener el botón Function y luego operar brevemente uno de los botones 1...8 mientras el interruptor de palanca Program está en la posición Preset. Para almacenar los parámetros actuales en uno de los 8 presets, el procedimiento es similar, pero hay que operar uno de los botones 1...8 durante un tiempo más prolongado (~ 3 segundos).

Dependiendo de la posición del interruptor de palanca Program, el botón ratcheting se utiliza para programar la característica de ratcheting (x2, x3, x4) individualmente para cada paso de la secuencia (interruptor de palanca Program en posición Rx2, Rx3 o Rx4). En caso de que en el paso en cuestión ya esté programado otro ratcheting (por ejemplo, x2 o x3 cuando se elige x4), el otro ratcheting se sobrescribe (es una especie de función de botón de radio entre los ratchetings x2, x3 y x4). Los detalles sobre la función ratcheting se explican en el módulo A-160-5.

El botón Start/Stop (Inicio/Parada) se utiliza para iniciar o detener la secuencia manualmente. El botón Reset (Restablecer) establece la secuencia en el primer paso. Para esto también se puede utilizar la entrada externa Reset.

El módulo no cuenta con un generador de reloj (clock generator) incorporado. En su lugar, se utiliza una señal de reloj (Clock signal) externa. El flanco positivo (positive edge) de la señal de reloj entrante dispara el avance de la secuencia al siguiente paso.

El rango de voltaje (voltage range) del voltaje de control generado por el módulo se puede cambiar a 3 rangos diferentes mediante el interruptor de palanca Range (Rango): 0...+1V / 0...+2V / 0...+4V. El voltaje de control está disponible en el conector (socket) CV. El voltaje no está cuantificado (quantized). Pero hay un conector de pines (pin header) interno disponible que emite los datos a través de Midi (nota on/off desde la nota Midi 36. Canal Midi 1). Se puede utilizar para controlar una interfaz Midi-to-CV si se requieren voltajes de control cuantificados, por ejemplo, la interfaz Micro-CV-Interface A-190-9 planificada.

La señal de puerta (Gate signal) aparece en el conector Gate. El ancho de pulso (pulsewidth) de la señal de puerta se define por el ancho de pulso de la señal de reloj siempre que el ratcheting no esté activo en el paso en cuestión.

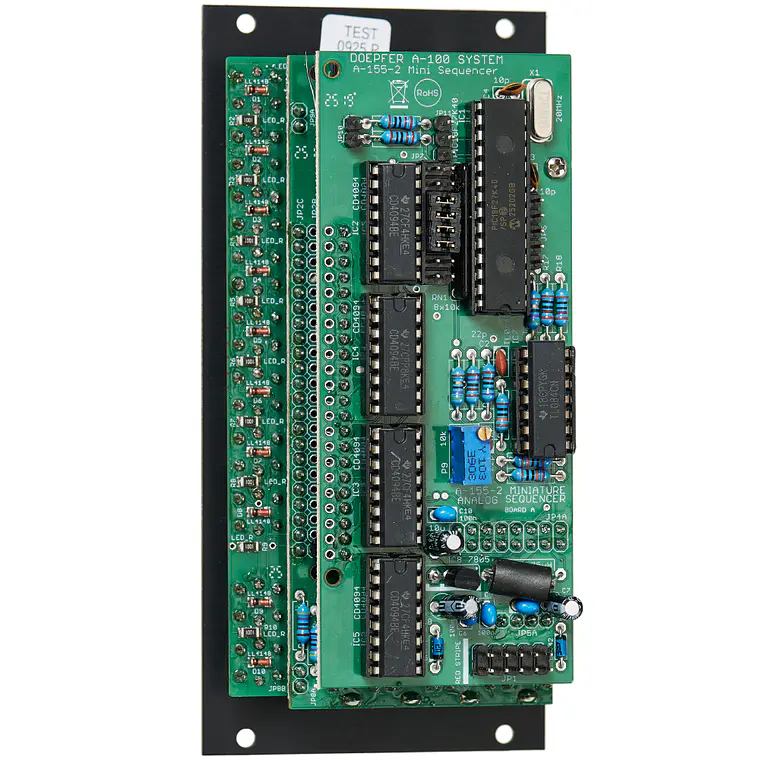

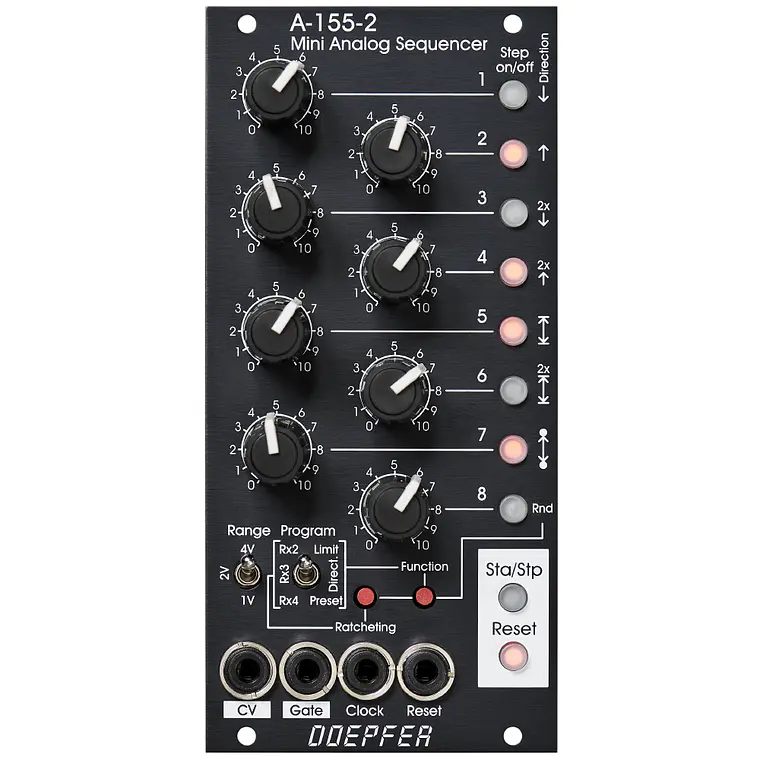

Controles y pantallas:

• 1...8 (controles rotatorios): ajuste manual del voltaje de control para cada paso.
• 1...8 (interruptores/botones momentáneos iluminados): configuración manual de la puerta (gate) para cada paso, también utilizados para funciones especiales en combinación con otros controles (configuración del primer/último paso, dirección de ejecución, ratcheting).
• Range (Rango): interruptor de palanca para la selección del rango de voltaje de control.
• Program: interruptor de palanca para la selección de una función en combinación con los botones Ratcheting y Function.
• Ratcheting: botón para la programación de ratcheting en combinación con el interruptor de palanca Program.
• Function: botón para la programación de la longitud de la secuencia (Limit) y la dirección de ejecución (Direct.), así como para la gestión de presets (Preset).
• Sta/Stp: botón para el control manual de Start y Stop, en estado de ejecución el LED de este botón muestra el estado de la salida Gate (es decir, parpadea al ritmo de la salida Gate).
• Reset: botón de restablecimiento manual.
• CV: salida de voltaje de control.
• Gate: salida de puerta.
• Clock: entrada de reloj, el ancho de pulso de la señal de reloj define el ancho de pulso de la señal de puerta.
• Reset: entrada de control de restablecimiento, el tipo de restablecimiento es seleccionable a través de puentes (jumpers) internos (por ejemplo, el flanco positivo dispara el salto al primer paso / el nivel positivo dispara el salto al primer paso y permanece en el primer paso mientras la entrada de restablecimiento sea alta / esperando el siguiente flanco positivo de las señales de reloj antes de que se realice el restablecimiento / ...).

Detalles técnicos:

• Voltaje de salida Gate: alrededor de 0V/+10V
• Nivel de entrada de reloj requerido: mín. +3V
• Nivel de entrada de restablecimiento requerido: mín. +3V
• Frecuencia máxima de reloj: >10kHz (por ejemplo, para aplicación VCO gráfica)
• Salida Midi interna: Canal Midi 1, rango de notas Midi 36-48, 36-60 o 36-72 según la configuración del interruptor de rango.
