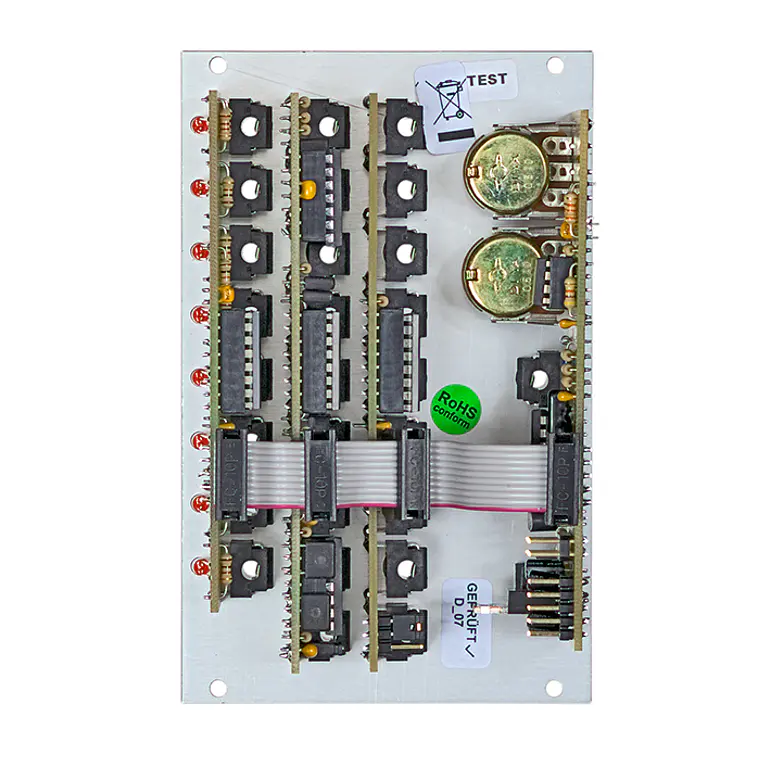

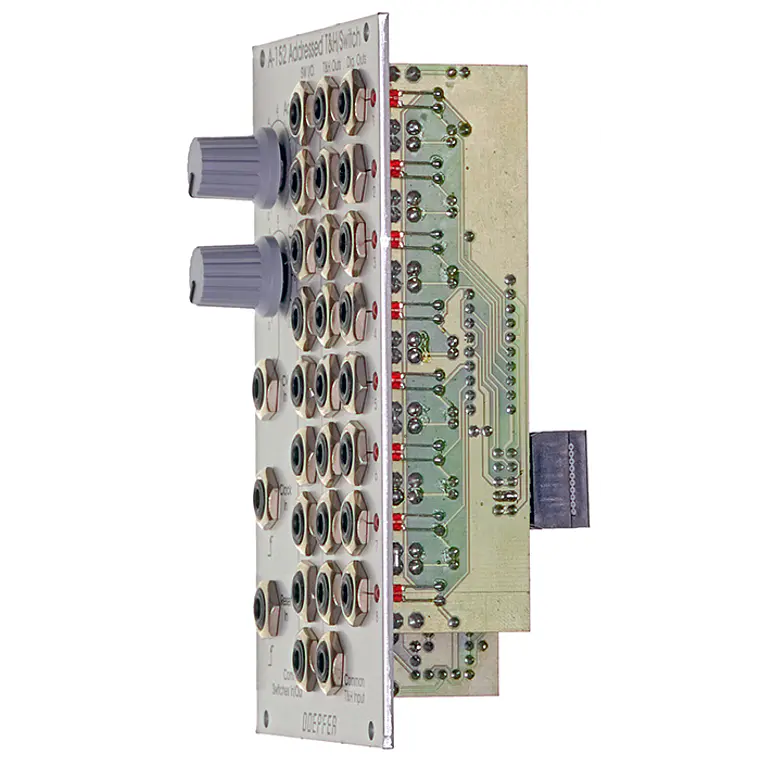

Doepfer A-152 Volt.Addr.T and H/Switch

El Module A152 es un módulo de conmutación y T/H (Track and Hold) muy útil. Combina un multiplexor (multiplexer) de 1 a 8 direccionado por voltaje y un T/H (Track and Hold) óctuple que también puede utilizarse como un registro de desplazamiento analógico (analog shift register).

La entrada/salida activa se muestra mediante un LED. La salida digital (digital output) del paso actualmente direccionado emite "high" (alto). Las salidas digitales restantes son "low" (bajas). En lugar del control de voltaje, también es posible el direccionamiento del paso activo controlado por reloj/reset. El flanco ascendente (rising edge) de cada señal de reloj provoca un avance al siguiente estado. El flanco ascendente de la señal de reset reinicia al paso 1.

Principios básicos:

• La suma de los voltajes provenientes del control de dirección manual y la entrada CV definen el paso actualmente direccionado de los 3 subdispositivos.
• Si el módulo se controla mediante reloj y reset, el voltaje de control (control voltage) debe permanecer sin cambios, ya que el control CV tiene prioridad sobre el control de reloj/reset (por ejemplo, simplemente gire el control CV completamente en sentido contrario a las agujas del reloj y no toque la perilla de control de dirección).

Subdispositivo #1:

• Es el multiplexor 8 veces bidireccional (bidirectional 8-fold multiplexer) (una especie de interruptor giratorio electrónico de 8 posiciones).
• Bidireccional significa que funciona en ambas direcciones como un interruptor giratorio mecánico: la toma común puede funcionar como una salida que está conectada a una de las 8 entradas que están conectadas, por ejemplo, a fuentes de modulación o audio. Pero la toma común puede incluso funcionar como entrada. En este caso, la señal aplicada a la toma común se envía a la salida a la toma individual actualmente direccionada.
• El rango de voltaje de las entradas/salidas a conmutar es el rango de voltaje completo A-100: -12V....+12V. Todas las señales A-100 se pueden conmutar sin restricciones.

Subdispositivo #2:

• Es el T/H óctuple direccionado / registro de desplazamiento analógico (addressed 8-fold T/H / analog shift register).
• La señal en la entrada T/H común está conectada a la salida T/H direccionada.
• Tan pronto como se direcciona una nueva salida, el último voltaje se almacena en la salida (función Track and Hold).
• La sección T/H del A-152 permite la emulación de la función "toggling T/H" del módulo Buchla 266 "Source of Uncertainty". Solo se requieren las dos primeras salidas T/H del A-152 para esta aplicación.

Subdispositivo #3:

• Es la sección de salida digital (digital output section). La salida digital del paso actualmente direccionado pasa a "high" (alto). Todas las demás salidas digitales son "low" (bajas).
• Las salidas digitales se pueden utilizar para disparar (trigger) por ejemplo generadores de envolvente (envelope generators) o para controlar la entrada de reset en el modo de reloj (clocked mode) para reducir el número de etapas direccionadas.
