Doepfer A-135-5V Polyphonic Mixer Vintage Edition

El módulo A-135-5V es una combinación de un mezclador polifónico controlado por voltaje (voltage controlled polyphonic mixer) y un generador suboctava polifónico (polyphonic suboctave generator). Está compuesto por 12 amplificadores controlados por voltaje (VCAs) que están dispuestos en forma de una matriz de 4x3. De este modo, se pueden mezclar hasta tres señales polifónicas de cuatro voces (por ejemplo, las salidas de tres VCOs polifónicos A-111-4).

El nivel de cada uno de los tres canales polifónicos (A, B, C) con cuatro voces cada uno se puede controlar manualmente o mediante una tensión de control externa (external control voltage) con atenuadores (attenuators) asociados. Además, el módulo cuenta con cuatro divisores de frecuencia (frequency dividers) que derivan las suboctavas de las cuatro señales de entrada del canal A. Las señales de suboctava están cableadas a los contactos de conmutación de los *sockets* del canal B. Mientras los *sockets* del canal B no estén conectados (*patched*), las señales de suboctava del canal A se utilizan como entradas para el canal B. Las suboctavas son ondas rectangulares simétricas (symmetrical rectangle waves) con la mitad de la frecuencia de la señal A correspondiente.

Por ejemplo, se pueden utilizar dos VCOs polifónicos A-111-4 y conectarlos a los canales A y C. El canal B proporciona entonces las suboctavas del canal A. Como el módulo está completamente acoplado en DC (DC coupled), también se puede utilizar para la mezcla de tensiones de control (control voltages) en un entorno polifónico (por ejemplo, para envolventes (envelopes), LFOs u otras tensiones de control).

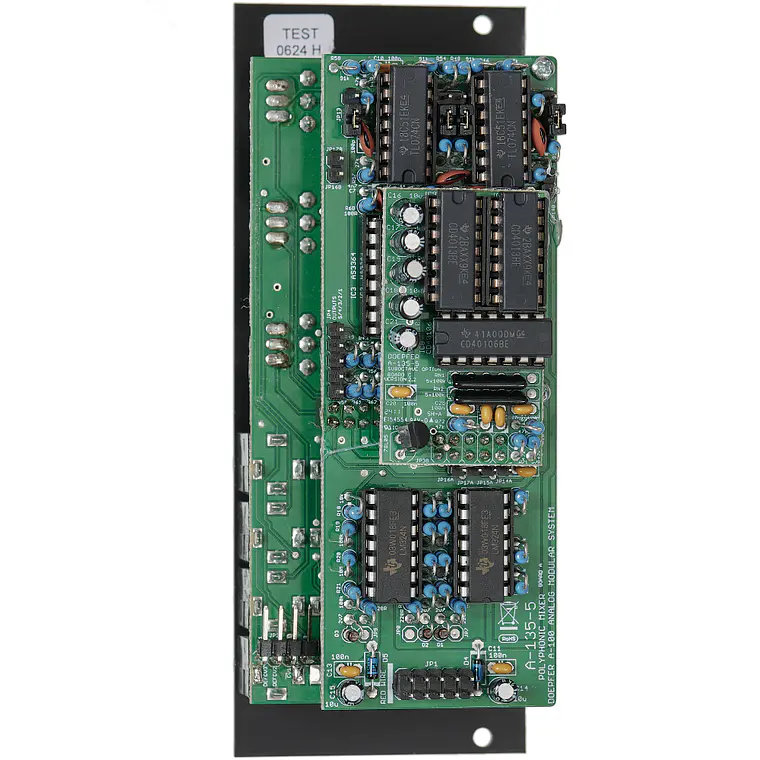

Los contactos de conmutación de los 12 *sockets* de entrada y las cuatro salidas están conectados internamente a *pin headers*. De esta manera, el módulo puede ser precableado internamente (*pre-patched*) a otros módulos polifónicos (por ejemplo, las cuatro entradas A a un A-111-4, las cuatro entradas C a otro A-111-4 y las salidas al filtro polifónico A-105-4). Como los contactos de conmutación de los *sockets* se utilizan para el precableado interno, la conexión interna se puede anular utilizando los *sockets* del panel frontal.

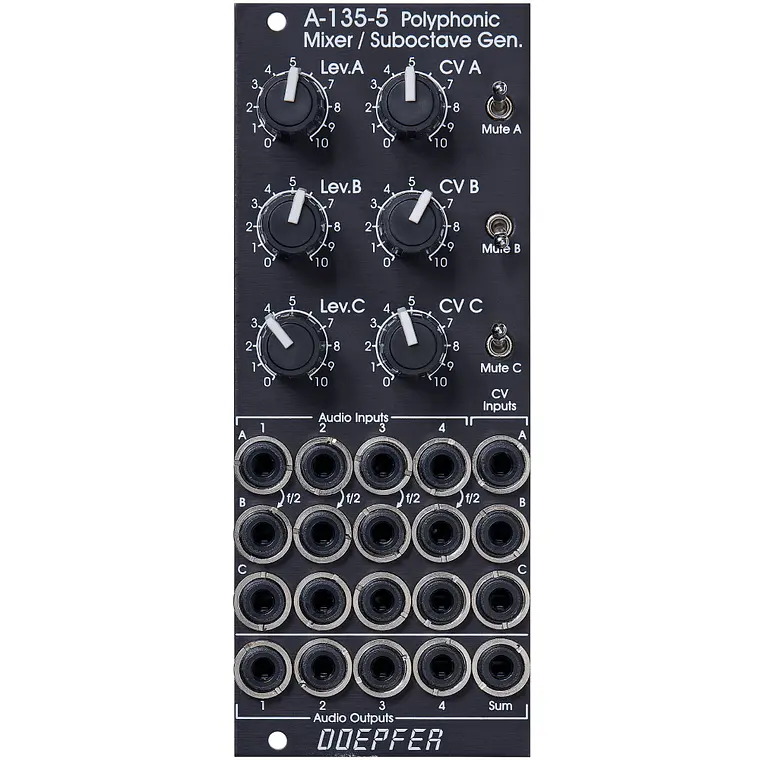

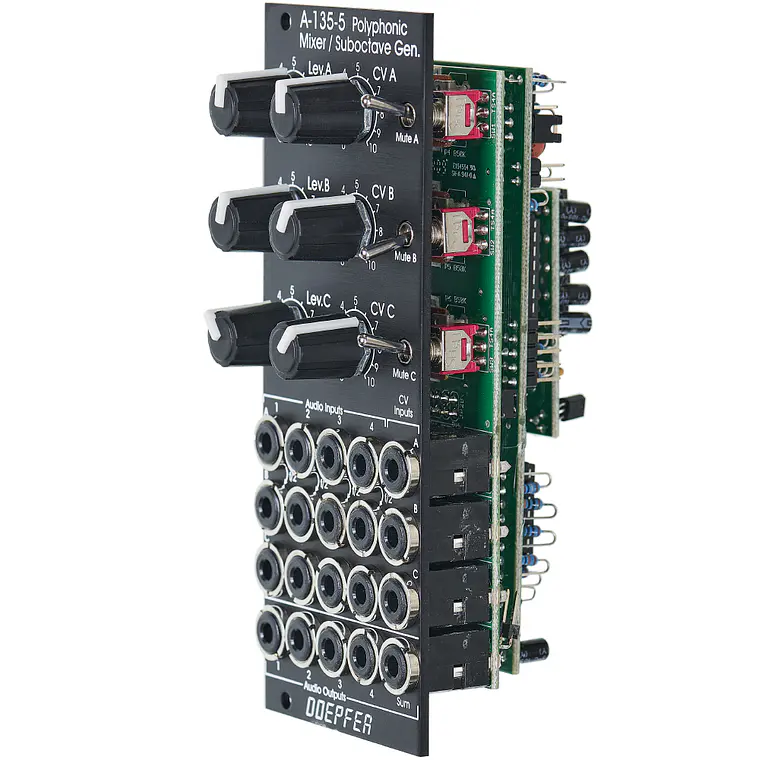

El módulo tiene estos controles y entradas/salidas disponibles: * Controles Lev.A, Lev.B, Lev.C: Ajuste manual de nivel de los canales A, B y C. * Controles CV A, CV B, CV C: Atenuadores (*attenuators*) para las entradas de tensión de control correspondientes. * Interruptores Mute A, B, C: Función de silencio (*mute function*) para los canales A, B y C; en la posición inferior del interruptor, el canal correspondiente está silenciado. * Sockets A1...4: Entradas del canal A. * Sockets B1...4: Entradas del canal B (si los *sockets* no están conectados, las señales de suboctava se utilizan para las entradas B). * Sockets C1...4: Entradas del canal C. * Sockets CV A. CV B, CV C: Entradas de tensión de control (control voltage inputs) para los canales A, B y C. * Sockets Out 1...4: Salidas. * Socket Sum: Salida de suma, especialmente para aplicaciones parafónicas (*paraphonic applications*), es decir, solo un VCF/VCA para todas las voces.Notas técnicas: * Si es necesario, se pueden conectar en cascada (*cascaded*) dos o más módulos cuando se requieren más de tres canales polifónicos. * La amplificación máxima total (*overall amplification*) es inferior a 1 para evitar el recorte (*clipping*) (se puede modificar a amplificación 1 reemplazando resistencias, pero entonces puede ocurrir *clipping*). * Los niveles de entrada máximos sin distorsión son de aproximadamente 16Vpp (o -8V ... +8V para el procesamiento de señales de control). * El rango de voltaje para cada una de las entradas CV es de aproximadamente 0...+5V (con el control de atenuador correspondiente totalmente en sentido horario (CW)); voltajes de control más altos (por ejemplo, 0...+10V) se pueden ajustar mediante el control del atenuador. * Los niveles de suboctava son de aproximadamente 5Vpp.Modulando.cl sintesis modular eurorack para todo Chile
