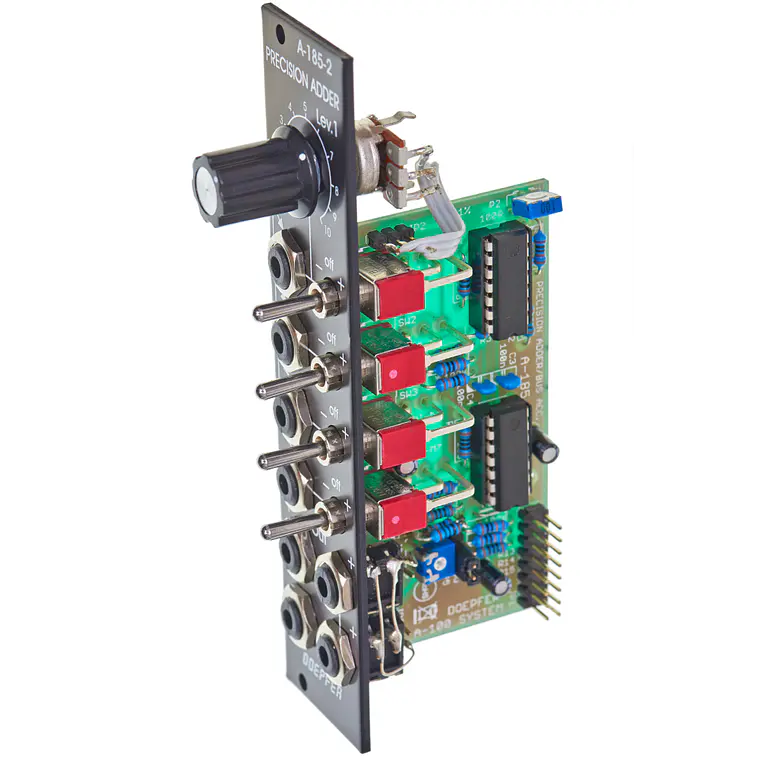

Doepfer A-185-2 Precision Adder / Bus Access Vintage
Ficha Técnica
Descripción
El Module A-185-2 es un sumador/buffer de voltaje de control (CV) de precisión. Precisión significa que la amplificación de las entradas sin atenuadores (attenuators) es exactamente 1.00 y es adecuado para sumar voltajes de control para el control de tono (pitch control) de VCOs (por ejemplo, desde teclado + secuenciador 1 + secuenciador 2). Se utilizan resistencias de suma (summing resistors) emparejadas al 0.1% para obtener una precisión del 0.1% para los voltajes sumados.

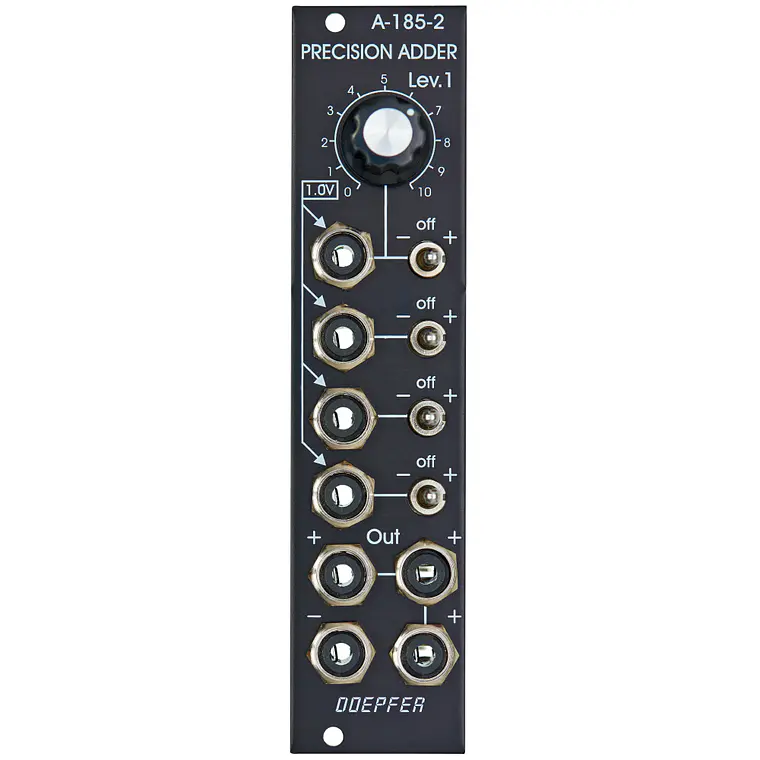

El módulo está equipado con cuatro entradas de CV: una con atenuador y tres sin atenuador. Cada entrada está normalizada a +1 V (es decir, si no se inserta ningún conector, la entrada contribuye con 1 V a la suma que aparece en la salida). * La entrada con atenuador se puede usar para modulaciones comunes (por ejemplo, desde un LFO, ADSR, Theremin, Pitch-Bender) para todos los VCOs conectados a la salida. * Las entradas sin atenuadores están planificadas para sumar voltajes de control provenientes de teclados, secuenciadores, interfaces Midi-to-CV, controladores de cinta (ribbon controllers) u otras fuentes de CV que sigan el estándar de 1V/oct. Por ejemplo, el CV de un teclado se puede usar para transponer el CV proveniente de un secuenciador, o el CV de un secuenciador lento se puede usar para transponer el CV de un secuenciador rápido.Cada entrada está equipada con un interruptor de tres posiciones que determina si el voltaje correspondiente se suma (posición derecha), se resta (posición izquierda) o si la entrada no tiene efecto (posición central). Si no se inserta ningún conector, el interruptor correspondiente funciona como un interruptor de octava (octave switch) ya que los 1 V predeterminados se suman o restan al voltaje de salida según la posición del interruptor.

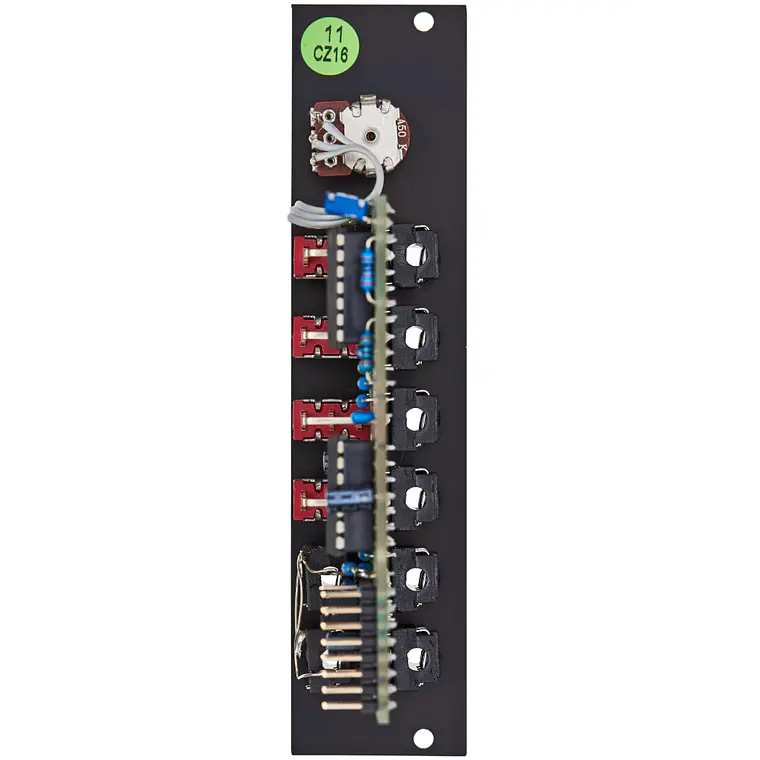

El módulo está equipado con 4 salidas: tres no inversoras (non-invertíng) y una inversora (inverting ouput). Se puede utilizar un jumper interno (internal jumper) para conectar la salida no invertida o invertida a la línea CV del bus A-100. De esta manera, el módulo se puede usar para controlar varios VCOs que están conectados a la misma placa de bus (bus board) que el A-185-2 (misma funcionalidad que el A-185-1).
