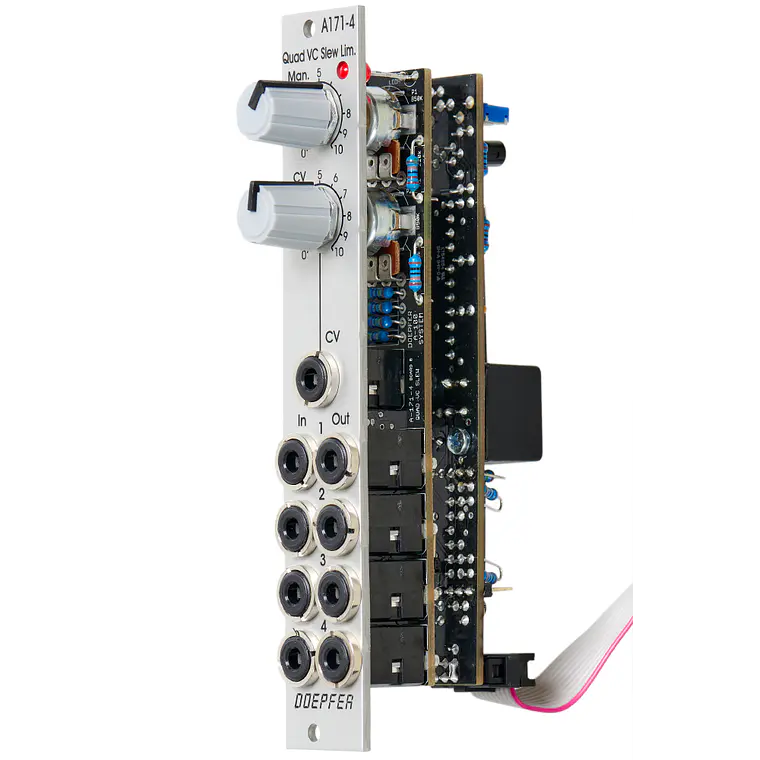

Doepfer A-171-4 Quad VC Slew Limiter

El módulo A-171-4 es un limitador de pendiente (slew limiter) cuádruple controlado por voltaje. Su propósito principal es el portamento polifónico, aunque puede utilizarse en cualquier aplicación que requiera múltiples limitadores de pendiente. El tiempo de caída/subida (slew time) común puede ajustarse manualmente y también controlarse mediante un voltaje de control (CV) externo.

El módulo utiliza resistencias dependientes de la luz (LDR). Debido a esto, los tiempos de respuesta no son exactamente iguales en las cuatro unidades, dadas las tolerancias propias de las LDR y de los LEDs que las iluminan. Tanto las entradas como las salidas están amortiguadas (buffered) para evitar caídas de voltaje, lo cual es crítico en aplicaciones polifónicas; cada salida puede controlar varios VCOs sin necesidad de buffers externos.

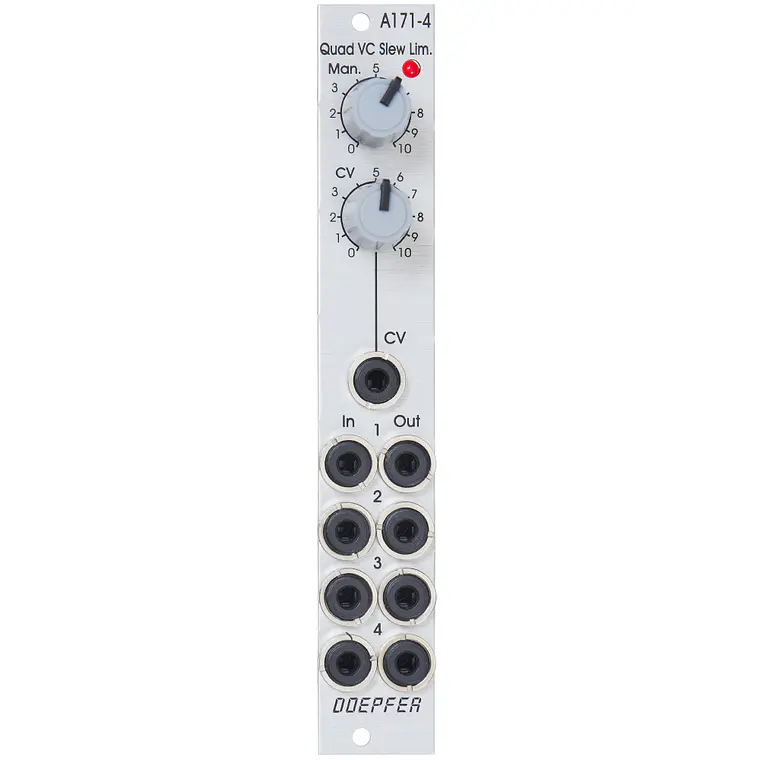

El módulo cuenta con los siguientes controles y entradas/salidas:

• Control Man.: Control manual del valor del limitador de pendiente (valor base).
• Control CV: Atenuador para la señal aplicada a la toma CV.
• Socket CV: Entrada de voltaje de control.
• Sockets In 1...4: Entradas de los limitadores de pendiente.
• Sockets Out 1...4: Salidas de los limitadores de pendiente.
• LED: Control visual del valor del slew (oscuro = tiempo largo, brillante = tiempo corto).

Notas técnicas y características especiales:

Cada LDR, junto con un condensador asociado, forma una red RC (Resistencia/Condensador) estándar. El rango de tiempo de respuesta es de aproximadamente 5 ms a 10 s (una relación de 1:2000). Al modificar los valores de los condensadores, este rango puede alterarse: si se reducen, los limitadores pueden funcionar como filtros paso bajo (low pass filters) de 6dB; si se aumentan, se obtienen tiempos de slew más largos.

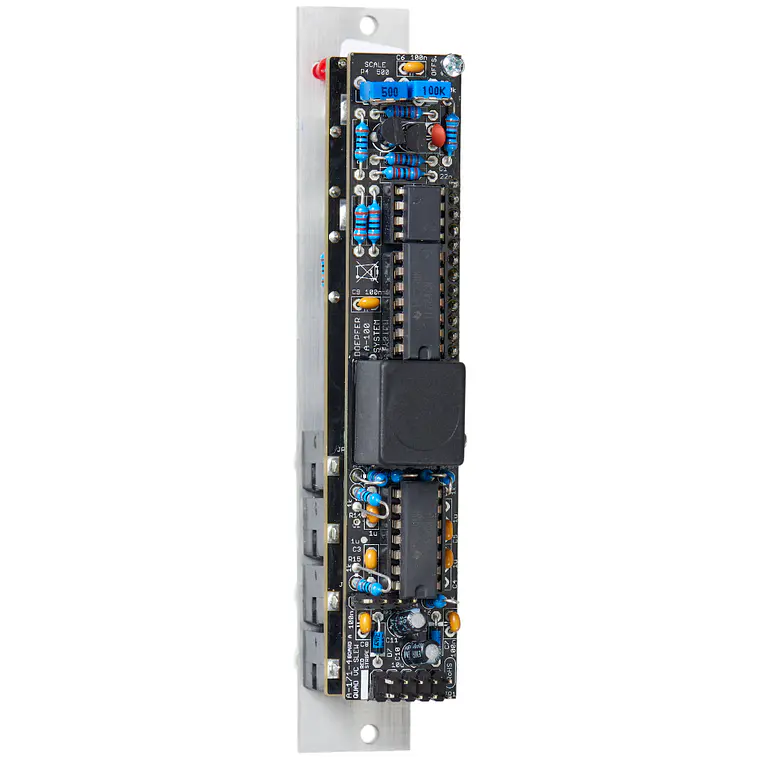

Las 4 fotorresistencias y los LEDs están alojados en una caja estanca a la luz y las placas de circuito (PCBs) son de material negro opaco para evitar interferencias lumínicas externas.

En la placa del módulo existen dos cabezales de pines (pin headers) diseñados para el precableado interno de parches polifónicos:

• In 1...4: Conectados a los contactos de conmutación de las entradas. Permiten una conexión interna de cuatro cables a las salidas CV de una interfaz MIDI-CV polifónica como el A-190-5.
• Out 1...4: Conectados a las salidas. Permiten una conexión interna a las entradas CV de un VCO polifónico como el A-111-4.
