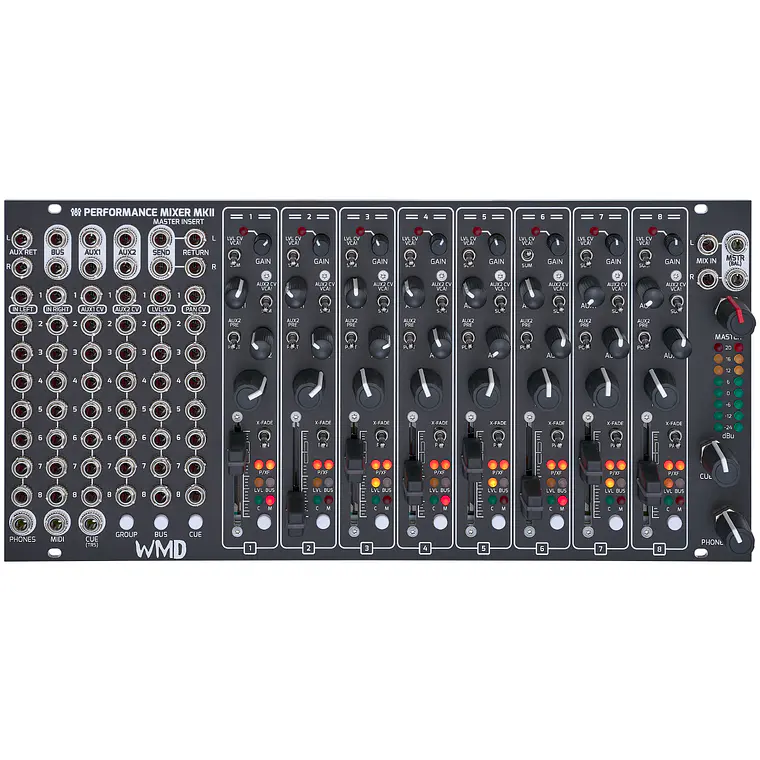

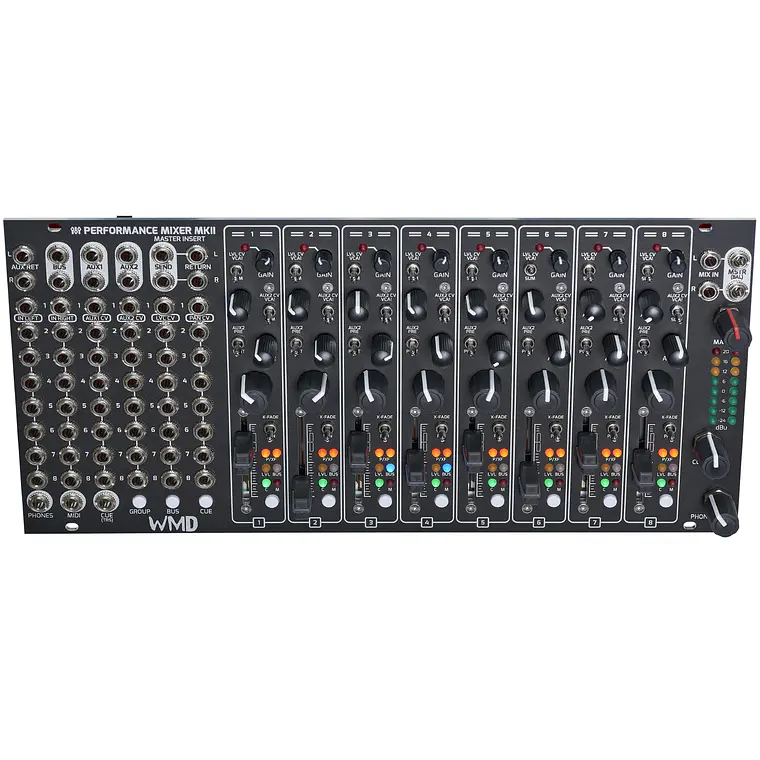

El WMD Performance Mixer II es el sucesor directo del popular Performance Mixer, una de las mejores formas de mezclar en el formato Eurorack. Este mezclador le da al usuario la capacidad de dejar su sistema completamente "parcheado" (patched) en el escenario y no requiere volver a "parchear" (patching) a un mezclador externo.
\
Características:\
\
\8 entradas estéreo o dual mono.\
\2x "aux" estéreo.\
\Salidas principales balanceadas (TRS).\
\Silencio suave ("Soft mute") por canal.\
\Botón de grupo para cambios simultáneos de "cue/mute/bus routing".\
\Interruptor "Pan/crossfade" para entradas duales mono por canal ("centre panned").\
\Segundo "bus" para "submixing" (y/u operación).\
\"Bus" de mezcla de "cue" estéreo (salida TRS).\
\Conector de auriculares de 3,5 mm con potenciómetro "cue/mix".\
\Salida MIDI que envía CCs para las posiciones de Pan, Level, Aux1, Aux2 - grabe su mezcla en su DAW.\
\Cabezales del panel trasero para salidas pre y post fader/pan en conectores DB25/3.5mm.\
\Indicador de "clip" en el control de ganancia de entrada.\
\LEVEL y AUX2 CV pueden sumarse o usarse como VCAs.\
\AUX2 puede usarse como "Pre Fade" o "Post Fade".\
\Las tiras de canales son reemplazables en campo si un potenciómetro o "fader" falla.\
\Ampliable hasta 24 canales estéreo.\
\La expansión de retornos agrega 3x entradas estéreo de retorno AUX.\
\Control CV sobre Pan, Level, Aux1 y Aux2.\
\El CV fluye a MIDI.\
\Inserciones de canal: Los cables traseros por canal permiten futuros efectos insertables.\
\Actualización de "firmware" a través de tarjeta de memoria.\
\"Soft start" integrado al encender.\
\
\
Las mejoras con respecto a la versión 1 son:\
\

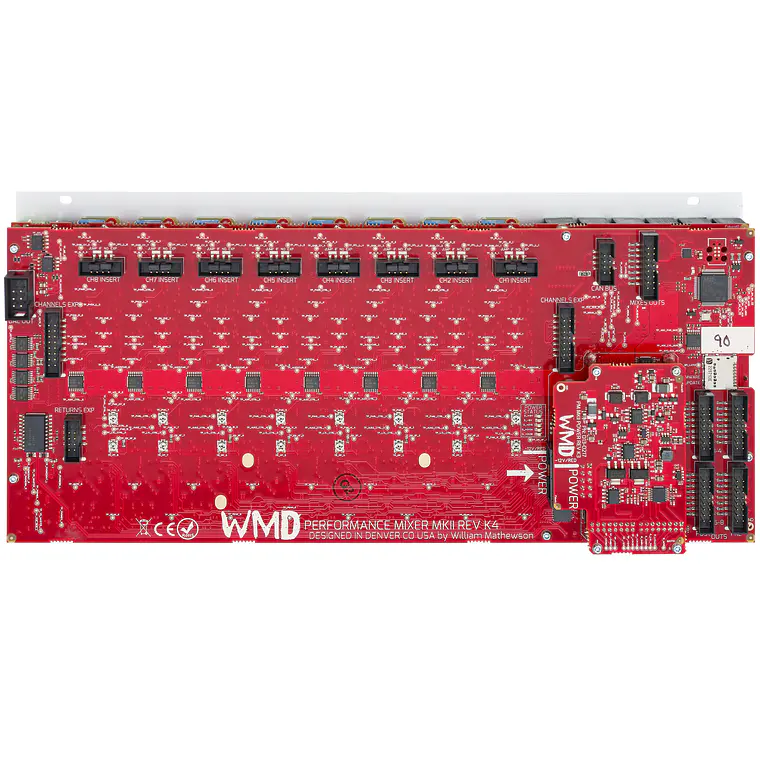

\\Rendimiento de ruido (Noise performance):\ El MKI estaba bien con el ruido, también había un poco de "sangrado" ("bleed"). Pasar a placas de 8 capas significó que fue posible conectar planos de tierra entre las capas de trazas y extender las trazas tres veces más separadas de lo que estaban en el MKI, reduciendo el "sangrado" ("bleed")/diafonía ("crosstalk") en un factor de aproximadamente seis.\
\\Rendimiento de ruido 2 (Noise Performance 2):\ En el original, el VCA de nivel venía antes de los VCAs de paneo, lo que ahorró piezas/potencia, pero significó que los VCAs de paneo siempre estaban conectados al "bus" de mezcla, añadiendo un piso de ruido que no podía atenuarse. Hacer que todos los canales sean estéreo y poner el circuito de paneo primero eliminó este problema, y ahora la adición de ruido es controlada por el "fader". Sin embargo, esto me obligó a hacer que cada canal fuera estéreo, por lo que el diseño se simplificó al resolver esto.\
\\Paneo / "Crossfader":\ La mejora anterior de paneo/nivel hizo posible convertir el control de paneo en un "crossfader" simplemente enrutando las señales post-pan a través de un interruptor al canal opuesto, sumado en el control de nivel. Esta gran mejora permitió que el esquema de conmutación de entrada A/&/B siguiera funcionando en el PM MKII, ligeramente diferente, pero está ahí en espíritu.\
\\Diseño Modular:\ Las tiras de canales ahora son todas estéreo e idénticas, lo que facilita mucho el ensamblaje y reduce los costos. También son más fáciles de reemplazar si una pieza mecánica falla o se derrama. Además, el "patchbay", la placa de alimentación y la sección maestra son todas piezas separadas, por lo que si algo falla, se pueden reemplazar rápidamente sin tener que devolver la unidad completa (RMA).\
\\Patchbay:\ El MKI y el Rev E MKII todavía tenían conectores que no coincidían con los canales. Esto fue una fuente de frustración para mí y muchos usuarios del PM MKI. Decidí seguir adelante con ello. No tenía sentido poner los "jacks" encima del canal, desperdiciaba demasiado espacio en el panel... Así que todos los "jacks" van a la izquierda, lo que mantiene el mezclador libre de cables y me permite mover un poco los botones para ocupar todo el espacio de 3U. Es más limpio, más fácil y más intuitivo de usar.\
\\Capacidad de expansión (Expandability):\ Ahora es súper modular, el DB25 puede conectarse a cualquiera de los dos cabezales que emiten audio, todos tienen el mismo formato a través de PM MKII y Channels MKII. Pre, post, mezcla, conéctelo como quiera.\
\
