Doepfer A-149-1 Quantized/Stored Random Voltages

El Module A-149-1 es el primer módulo de la gama A-149-x. En este grupo, Doepfer presenta, a petición popular, varias funciones de los módulos "Source of Uncertainty 265/266" (SOU) de Don Buchla que no pueden realizarse con los módulos A-100 existentes.

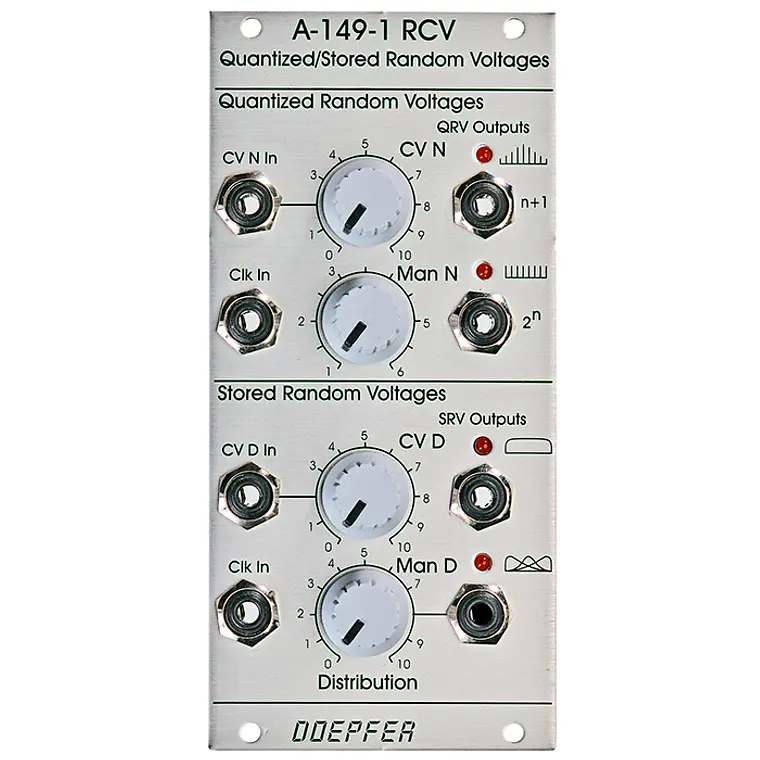

Este módulo presenta cuatro voltajes de control aleatorio (control voltages) analógicos diferentes que se generan de distintas maneras. La sección "Quantized Random Voltages" tiene disponibles dos salidas CV (CV outputs): "N+1 states" y "2N states". N es un número entero en el rango 1...6 que se puede ajustar con el control manual (Man N) y un voltaje de control externo CVN con atenuador (attenuator). Cada vez que aparece el flanco ascendente (rising edge) de la señal de reloj de entrada (input clock signal) (Clk In), se genera un nuevo voltaje aleatorio en la salida N+1 o 2N. La salida N+1 es capaz de generar N+1 niveles de voltaje (voltage levels) o estados diferentes, la salida 2N hasta 2N estados diferentes. Si, por ejemplo, N se establece en 4, la salida N+1 genera hasta 5, la salida 2N, 16 estados diferentes. Los pasos de voltaje (voltage steps) de la salida 2N se ajustan a 1/12 V de fábrica. En consecuencia, se pueden obtener semitonos (semitones) exactos en combinación con un VCO (Voltage Controlled Oscillator). Los pasos de voltaje de la salida N+1 se ajustan a 1.0 V de fábrica, lo que corresponde a intervalos de octava (octave intervals) en combinación con un VCO. Para cada salida hay disponible un potenciómetro de ajuste (trimming potentiometer) en la placa de circuito impreso (pc board) que permite al usuario seleccionar otros pasos de voltaje para la salida en cuestión.

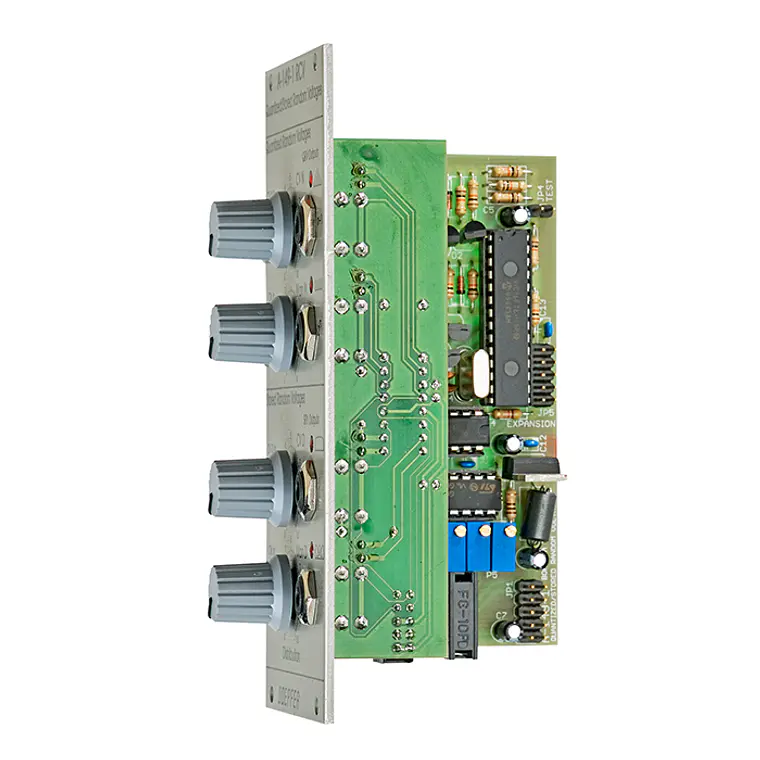

Incluso la sección "Stored Random Voltages" tiene dos salidas CV escalonadas (stepped CV outputs) disponibles: una con distribución de voltaje uniforme (even voltage distribution) de los 256 estados de salida máximos y una segunda con probabilidad de distribución de voltaje ajustable. La probabilidad de distribución se ajusta mediante un control manual (Man D) y un voltaje de control externo CVD con atenuador. Con el control ajustado completamente en sentido antihorario (counterclockwise), la mayoría de los voltajes aleatorios serán de baja magnitud, pero incluso pueden aparecer voltajes de magnitud media y alta, aunque con menor probabilidad. A medida que el control se gira hacia la derecha (o aparece un voltaje de control positivo en la entrada CVD), la distribución se desplaza a través de la probabilidad de voltaje de magnitud media a alta. El símbolo en el conector jack inferior (lower jack socket) muestra esta coherencia gráficamente. El rango de voltaje (voltage range) es de 0...+5V para ambas salidas de la sección "Stored Random Voltages". Para cada salida hay disponible un potenciómetro de ajuste en la placa de circuito impreso que permite al usuario seleccionar otro rango de voltaje para la salida en cuestión.

El A-149-1 puede extenderse con 8 voltajes digitales aleatorios (random digital voltages) con el módulo A-149-2 Digital Random Voltages.

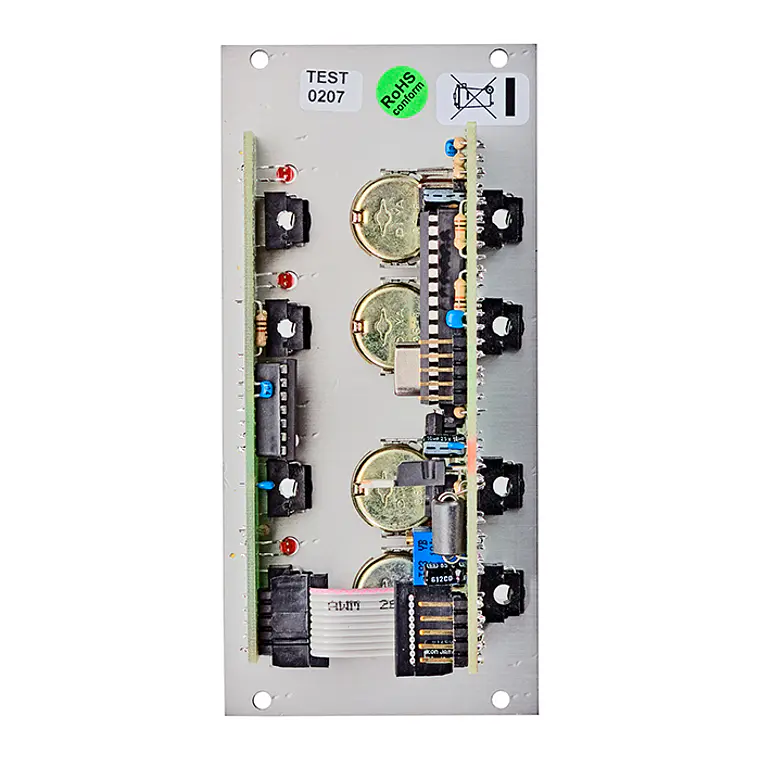

Detalles técnicos: Si está interesado en detalles técnicos, aquí tiene alguna información. Todos los voltajes aleatorios se derivan de generadores de pseudoaleatorios (pseudo random generators) digitales que funcionan con registros de desplazamiento (shift registers) y retroalimentación digital (digital feedback) a través de puertas exor (exor gates). Los voltajes de salida digitales de los registros de desplazamiento se suman con resistencias (resistors) para obtener voltajes analógicos (analog voltages) escalonados variables. Para la salida N+1, todas las resistencias tienen el mismo valor; la salida 2N utiliza resistencias en proporciones de 1:2:4:8:16:32. En consecuencia, la salida N+1 tiene menos estados diferentes disponibles que la salida 2N. Además, las salidas del registro de desplazamiento digital se activan (gated) en función del voltaje N actual (suma del control manual + CV externo) mediante el cual se puede reducir el número de estados posibles. A diferencia del A-117, los registros de desplazamiento no son activados por un oscilador interno (internal oscillator), sino por la entrada de reloj externa Clk In. La generación de los "Stored Random Voltages" es similar, pero con diferentes valores de resistencia y más salidas de registro de desplazamiento. Además, el voltaje aleatorio es procesado por una unidad de recorte no lineal (non-linear clipping unit) con desplazamiento (offset) ajustable que permite modificar la probabilidad de distribución de los niveles de voltaje que aparecen en la salida inferior. Aunque el módulo está diseñado para generar voltajes de control que varían lentamente, se pueden procesar frecuencias de reloj (clock frequencies) hasta un rango de audio moderado (cerca de 2 kHz).
