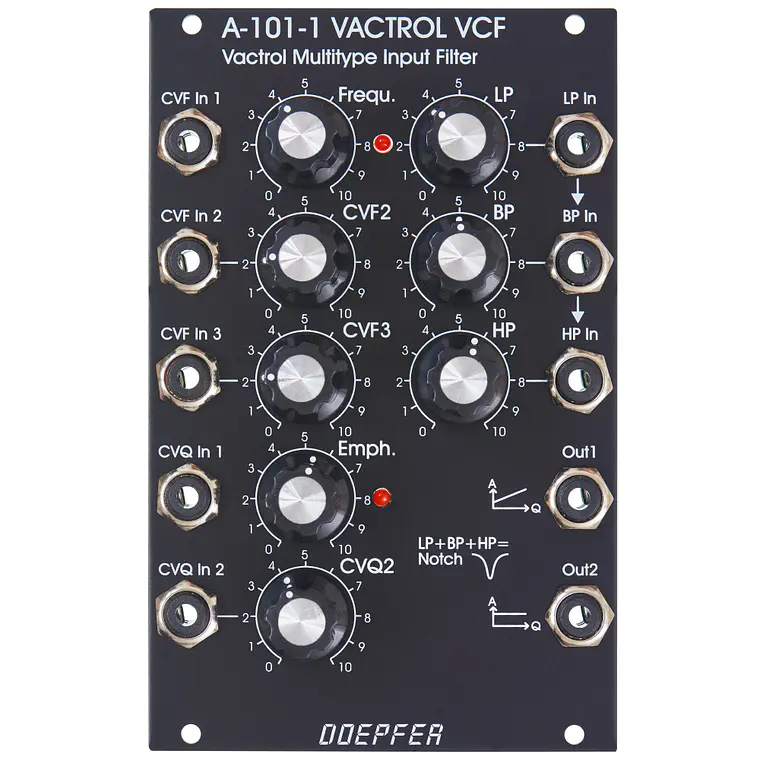

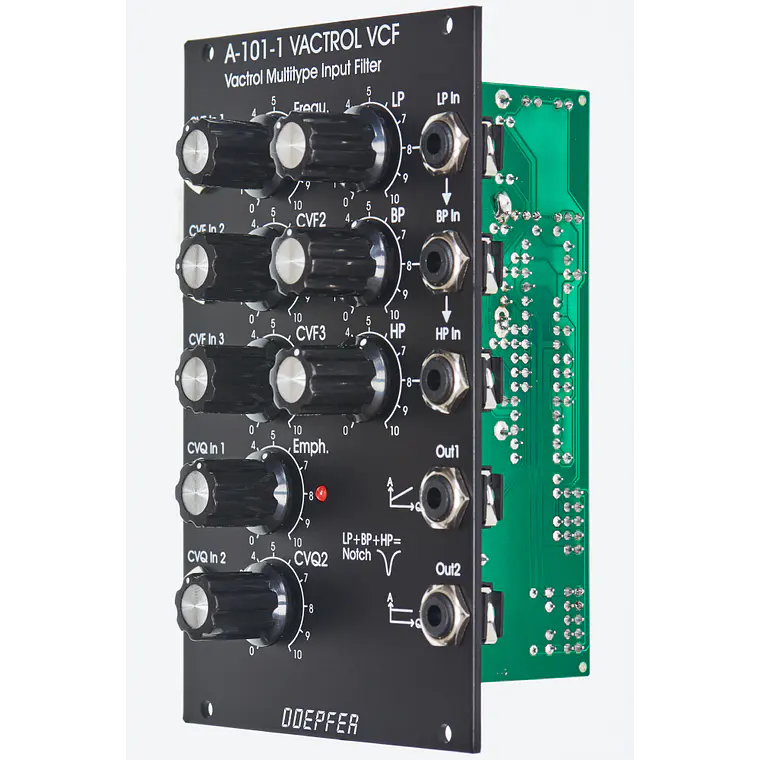

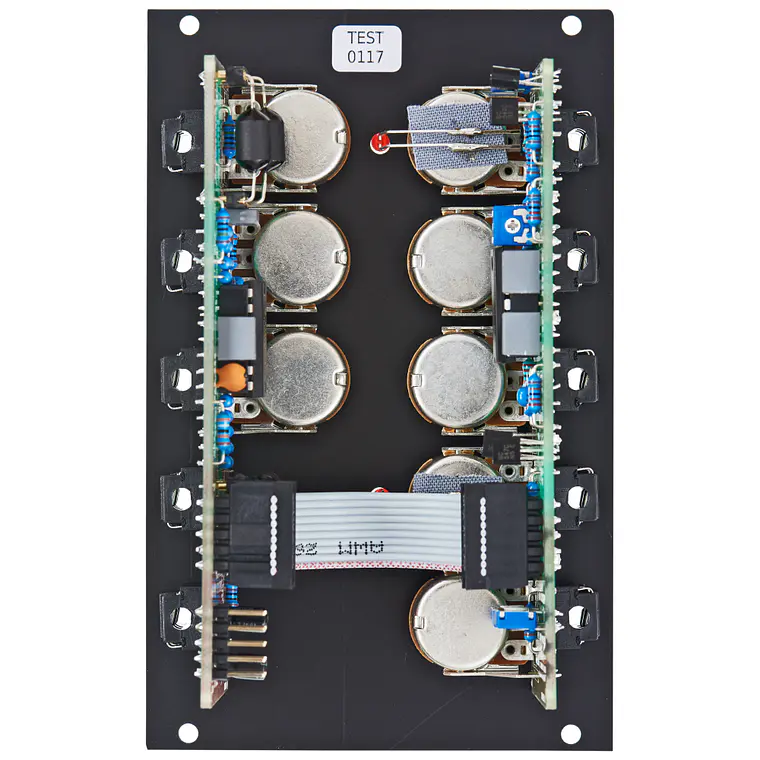

Doepfer A-101-1 Vactrol Steiner Filter Vintage

Ficha Técnica

HP:
16 HP

Descripción

Este es el primer módulo basado en vactrols (vactrol based module) en el sistema A-100. Un vactrol es una combinación de una resistencia dependiente de la luz (LDR - light depending resistor) y un diodo emisor de luz (LED - light emitting diode) colocados en una pequeña caja a prueba de luz (light-proof case). El aumento del brillo del LED provoca una disminución de la resistencia del LDR (por ejemplo, el módulo de voltaje controlado por luz A-179 es una aplicación de un LDR).

Este efecto se puede utilizar en circuitos que requieren resistencias variables para obtener la función deseada (por ejemplo, VCFs, VCAs, VC phasers, VC trigger delays, VC slew limiters, VC Envelope Generators, VC LFOs, VCOs y muchos más). La ventaja de los vactrols en comparación con otras soluciones (por ejemplo, OTAs, diodos, transistores o FETs como resistencias variables) es que se comportan como una resistencia Ohm normal y pueden manejar altos voltajes sin causar distorsión. Esta es probablemente la razón por la que el sonido de los circuitos basados en vactrols generalmente se describe como suave o meloso (soft or mellow). Las desventajas son el gasto y, en consecuencia, los costes, y la coherencia no definida exactamente entre la corriente del LED y la resistencia del LDR.

Para cada vactrol, la resistencia del LDR disminuye cuando la corriente del LED aumenta, pero las tolerancias mecánicas y eléctricas hacen que cada vactrol se comporte de manera ligeramente diferente (por ejemplo, debido a las diferencias en la alineación y la distancia entre el LED y el LDR, y el diferente brillo de los LEDs a la misma corriente).

El módulo A-101-1 es un filtro multitipo especial basado en una idea de Nyle A. Steiner. El circuito utiliza el diseño de filtro de amplificador no inversor estándar (standard non-inverting amplifier filter design). Se realizan diferentes tipos de filtro (paso bajo / LP, paso banda / BP, paso alto / HP) inyectando la señal de audio en diferentes puntos del circuito y utilizando una salida común para todos los tipos de filtro. Se pueden alimentar tres señales de audio diferentes al filtro simultáneamente. Cada señal se filtra de la forma correspondiente (LP, BP o HP, respectivamente) y la suma de las tres señales filtradas aparece en la salida. Por supuesto, es posible alimentar la misma señal a las tres entradas. En este caso, se obtienen diferentes combinaciones de LP/BP/HP según la configuración de los tres atenuadores de entrada para LP/BP/HP. Incluso es posible un filtro de rechazo de banda (Notch filter) (no disponible en el diseño original).

Las entradas del filtro están normalizadas (normalled), es decir, la entrada BP está conectada a la toma jack LP siempre que no haya un cable enchufado en la toma BP (lo mismo se aplica a las entradas HP/BP).

En contraste con el circuito original, se utilizan vactrols en lugar de diodos como resistencias variables para el control de frecuencia del filtro. Debido a la respuesta "torcida" (crooked) de los vactrols, el filtro no tiene un estándar de control de frecuencia exacto (como V/Oct). Las tolerancias inevitables entre diferentes vactrols darán lugar a un sonido individual de cada módulo y un comportamiento de resonancia (resonance behaviour) individual. Incluso el control de resonancia se realiza con vactrols. En consecuencia, este parámetro también es controlado por voltaje (voltage controlled). La resonancia se puede aumentar hasta la autooscilación (self-oscillation). La resonancia y, en consecuencia, la autooscilación pueden variar con la frecuencia del filtro debido a las tolerancias del vactrol.

Una característica especial del módulo son las dos salidas de audio. Out 1 es la salida del circuito original. En el circuito original de Nyle A. Steiner, el nivel de salida dependía claramente de la resonancia (mayor resonancia = mayor nivel de salida). Out 2 compensa este comportamiento mediante el uso de un vactrol adicional que está conectado en serie al vactrol que controla la resonancia. Este vactrol adicional forma un atenuador (o VCA simple) que compensa aproximadamente el aumento de nivel para configuraciones de resonancia más altas.
