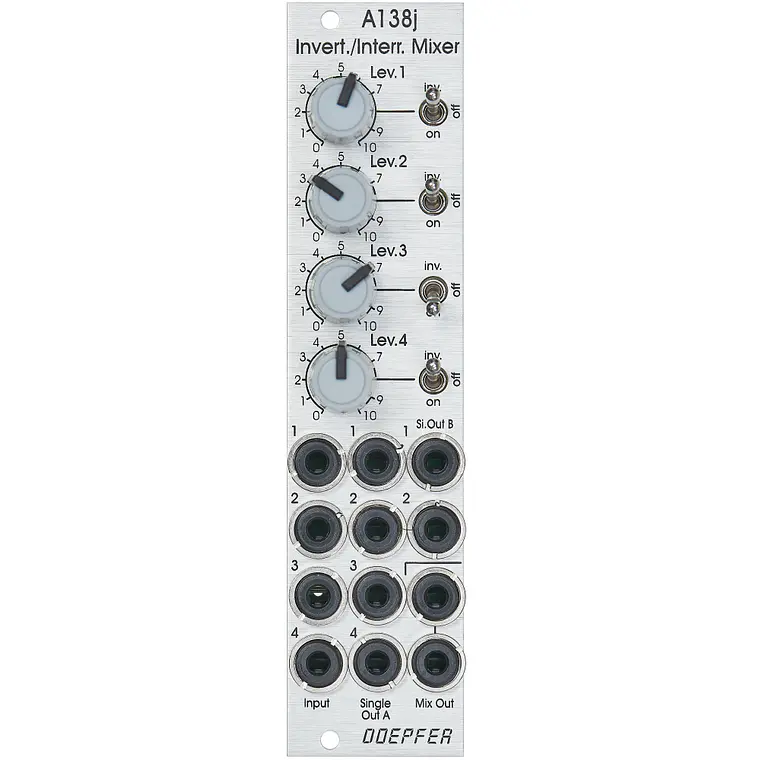

El módulo A-138j es un mezclador (mixer) de cuatro canales con un interruptor adicional de polaridad/silencio (polarity/mute switch) para cada entrada. * En la posición superior del interruptor correspondiente se utiliza la señal invertida.
* En la posición central, la entrada en cuestión se desactiva (silencio) (mute).
* En la posición inferior, se utiliza la señal "normal" (es decir, no invertida).\
\La inversión de señales se utiliza especialmente para señales de voltaje de control (control voltage signals) (por ejemplo, LFO, ADSR). Pero esta característica también es útil para señales de audio correlacionadas. Por ejemplo, para aplicaciones de retroalimentación (feedback) o la mezcla de señales originales y procesadas (por ejemplo, señal original y filtrada para obtener nuevos tipos de filtros).\
\El Canal 1 cuenta además con una función Offset: siempre que no haya un conector insertado en el zócalo Input 1, el control Lev.1 genera un voltaje DC ajustable (positivo o negativo según la posición del interruptor de polaridad).\
\Además, el módulo está equipado con dos tipos de salidas individuales (single outputs) y una salida de mezcla dual (dual mix output). Todas las entradas y salidas están acopladas a DC (DC coupled). En consecuencia, los VCAs pueden utilizarse para mezclar tanto audio como voltajes de control.\
\Cada entrada, además del interruptor de polaridad/silencio, está equipada con un atenuador lineal (linear attenuator). El rango de amplificación es 0...1.\
\Las salidas individuales ofrecen la señal atenuada y posiblemente invertida/silenciada del canal en cuestión. Hay dos versiones de salidas individuales disponibles:
* Single Output A: Si se inserta un conector en el zócalo "A" de la salida individual, el canal en cuestión se elimina de la señal sumada (sum signal).
* Single Output B: Si se inserta un conector en el zócalo "B" de la salida individual, el canal en cuestión no se elimina de la señal sumada. Este tipo de salidas individuales solo está disponible para los canales 1 y 2.\
\Basado en esta estructura flexible, cada canal también puede utilizarse individualmente como atenuador (attenuator) o inversor (inverter) (es decir, sin función de mezclador). La salida está disponible dos veces (dos zócalos, cableados como un múltiple).\

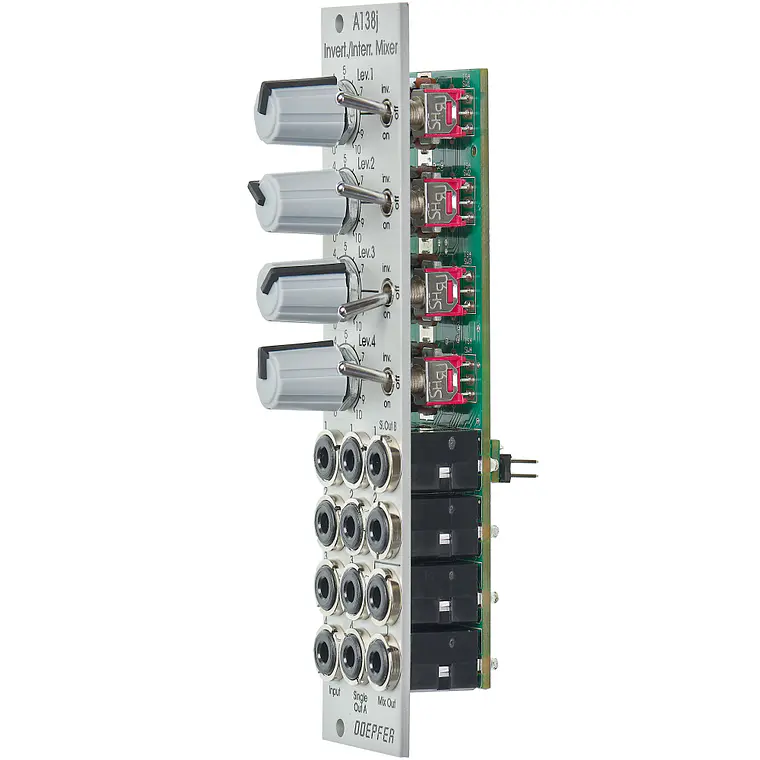

\Las distancias entre los controles y los zócalos son más pequeñas que las de los módulos estándar A-100 y se utilizan perillas (knobs) pequeñas de goma. A cambio, el panel frontal tiene solo 6 HP de ancho. El módulo está planeado principalmente para aplicaciones donde el espacio disponible es limitado.\
