Doepfer A-101-8V Phase Shifter Vintage Edition

El módulo A-101-8 es un desplazador de fase (phase shifter) de 8 etapas que utiliza resistencias dependientes de la luz (LDR) y es una réplica del Compact Phasing A fabricado por la compañía Schulte en los años setenta. El circuito de desfasaje actual es idéntico al modelo histórico; la única diferencia radica en el control de iluminación de las LDR: el A-101-8 utiliza LEDs para iluminarlas, mientras que el modelo original utilizaba lámparas incandescentes en miniatura.

A diferencia del original, el A-101-8 no cuenta con un LFO integrado, pero puede ser controlado por cualquier fuente externa de voltaje de control (CV), como un LFO, ADSR, generador aleatorio (random), Theremin, controlador de cinta (ribbon controller), secuenciador (sequencer) o MIDI. El desplazamiento de fase inicial (phasing offset) y la profundidad de modulación (modulation depth) de la señal de control externa pueden ajustarse por separado. El Compact Phasing A no poseía control de desplazamiento (offset), sino solo un control de profundidad para su LFO interno.

La retroalimentación (feedback) y la relación de mezcla (mixing ratio) de la señal de salida se configuran mediante dos controles. La entrada de audio está equipada con un atenuador (attenuator). El módulo dispone de dos salidas de audio (al igual que el modelo histórico) y un indicador visual del desplazamiento de fase.

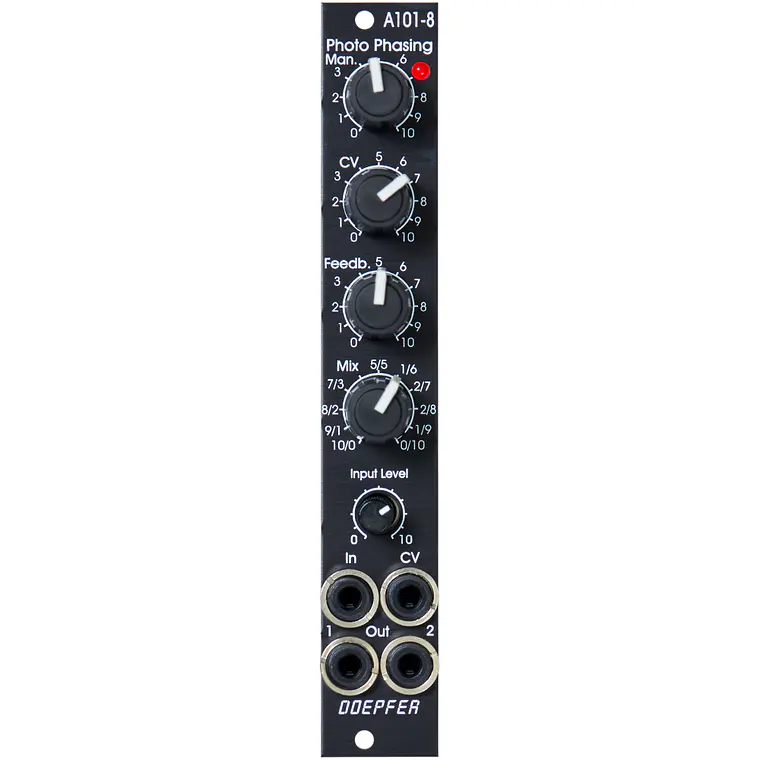

El módulo cuenta con los siguientes controles y entradas/salidas:

• Control Man.: Control manual del desplazamiento de fase inicial (phase shift offset).
• Control CV: Atenuador para la señal conectada a la toma CV.
• Control Feedb.: Retroalimentación o resonancia (feedback/resonance), con una función similar a la resonancia de un filtro.
• Control Mix: Establece la proporción de mezcla entre la señal original y la señal con desfase que aparece en la salida 1 (output 1).
  • Totalmente a la izquierda (CCW): Solo la señal de entrada modificada aparece en la salida 1.
  • Al centro: Una mezcla entre la señal de entrada modificada y la señal con desfase; esta es la posición estándar para el efecto de phasing clásico.
  • Totalmente a la derecha (CW): Solo la señal procesada por el desplazador de fase aparece en la salida 1 (ideal para efectos de vibrato).
• Control Input Level: Atenuador para la señal conectada a la entrada (In).
• Socket In: Entrada de audio.
• Socket CV: Entrada de voltaje de control.
• Socket Out 1: Salida de audio 1 (señal de mezcla).
• Socket Out 2: Salida de audio 2 (señal de entrada modificada).
• LED: Control visual del desplazamiento de fase.

El módulo presenta algunas particularidades heredadas del modelo histórico:

La señal de entrada es procesada primero por una etapa previa que genera una señal de entrada "modificada". Esta señal no pasa por las etapas de desfase, pero sí se ve afectada por el ajuste de retroalimentación (feedback). Solo cuando el feedback está en cero, esta señal es idéntica a la entrada original; de lo contrario, contiene componentes de retroalimentación. Esta señal se emite por la toma Out 2. Al utilizar ambas salidas (Out 1 y Out 2) como canales estéreo, se obtiene un efecto de sonido espacial.

El modelo histórico tenía dos entradas de audio: una toma DIN de 5 pines y un conector jack de 1/4". La conexión DIN estaba pensada para señales de línea de alto nivel, mientras que al usar el jack de 1/4", la amplificación de la etapa previa aumentaba unas 100 veces para señales de bajo nivel (como guitarras eléctricas o micrófonos). Para replicar esta función, el A-101-8 incluye un puente interno (jumper) que puede usarse para aumentar la amplificación. Generalmente, dentro del sistema A-100, se utiliza la amplificación baja para evitar distorsiones.

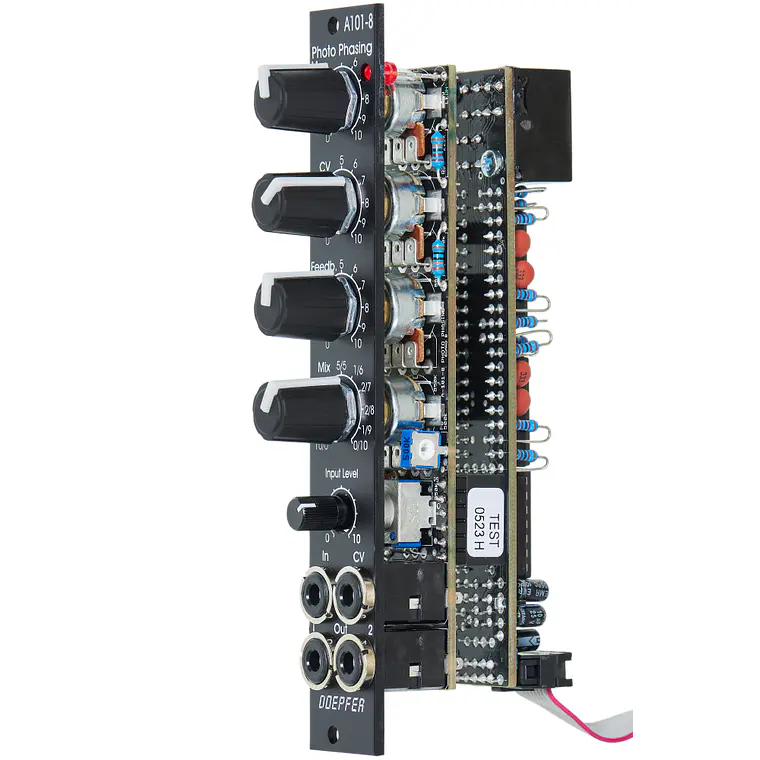

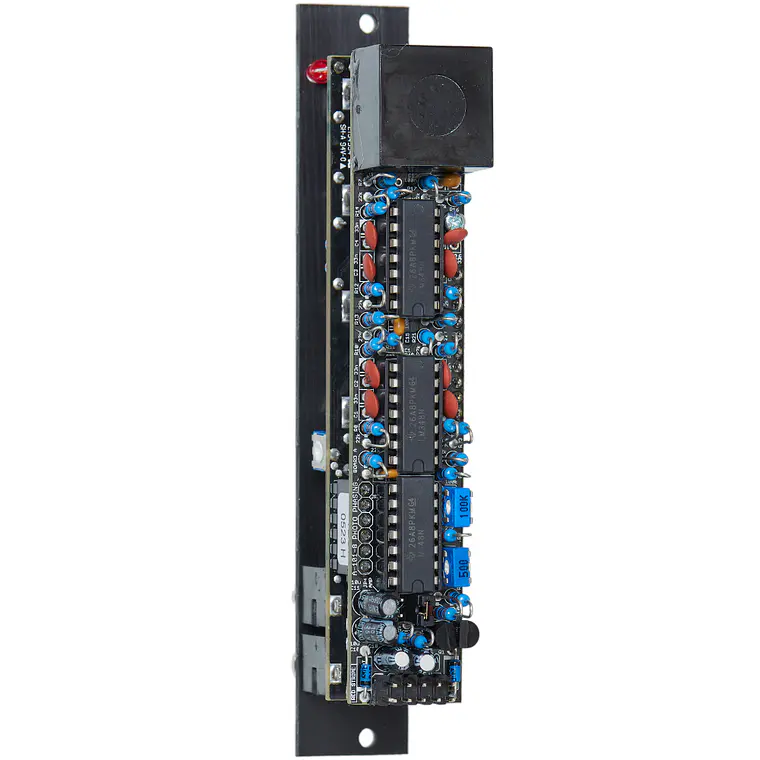

Las 8 fotorresistencias y los LEDs están montados dentro de una pequeña caja estanca a la luz. Además, las placas de circuito (PCBs) están fabricadas con un material negro opaco para evitar interferencias lumínicas de otros módulos o de la placa de bus (bus board).
