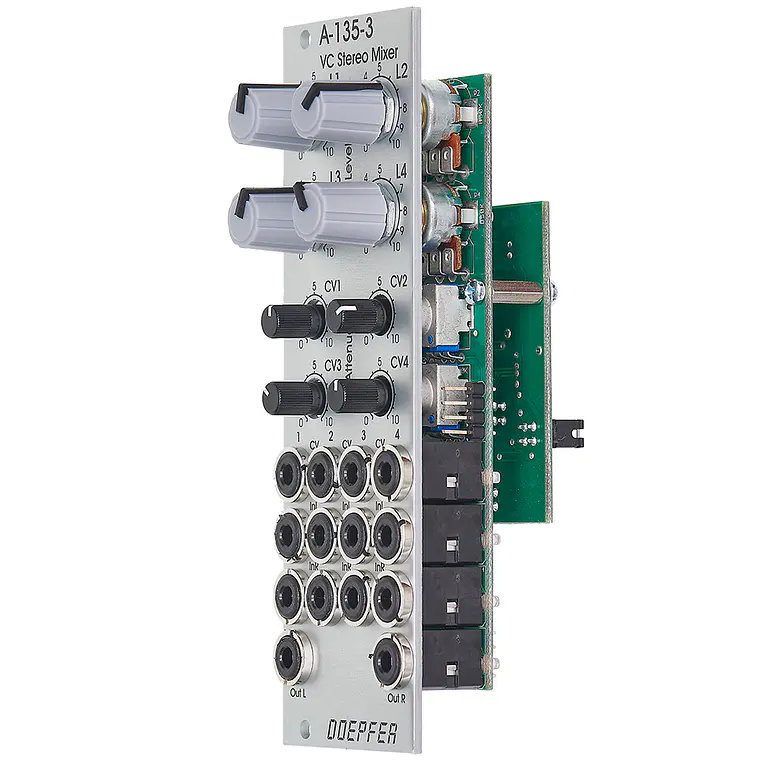

Doepfer A-135-3 Voltage Controlled Mixer

El A-135-3 es un mezclador estéreo controlado por voltaje (voltage controlled stereo mixer) con cuatro entradas. Detrás de un panel frontal de solo 8 HP, hay disponibles ocho VCAs lineales (voltage controlled amplifiers) y el mezclador basado en estos VCAs.

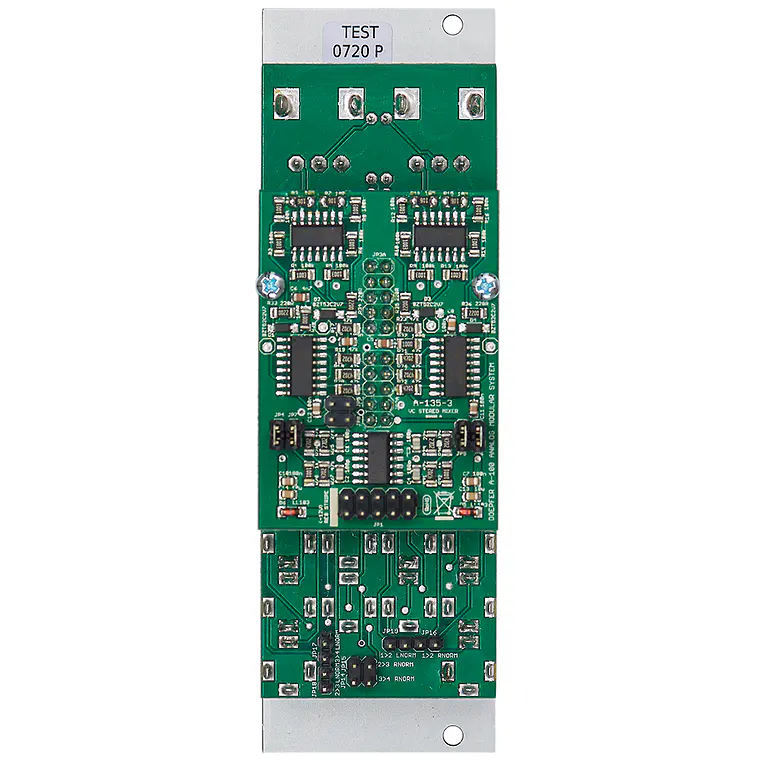

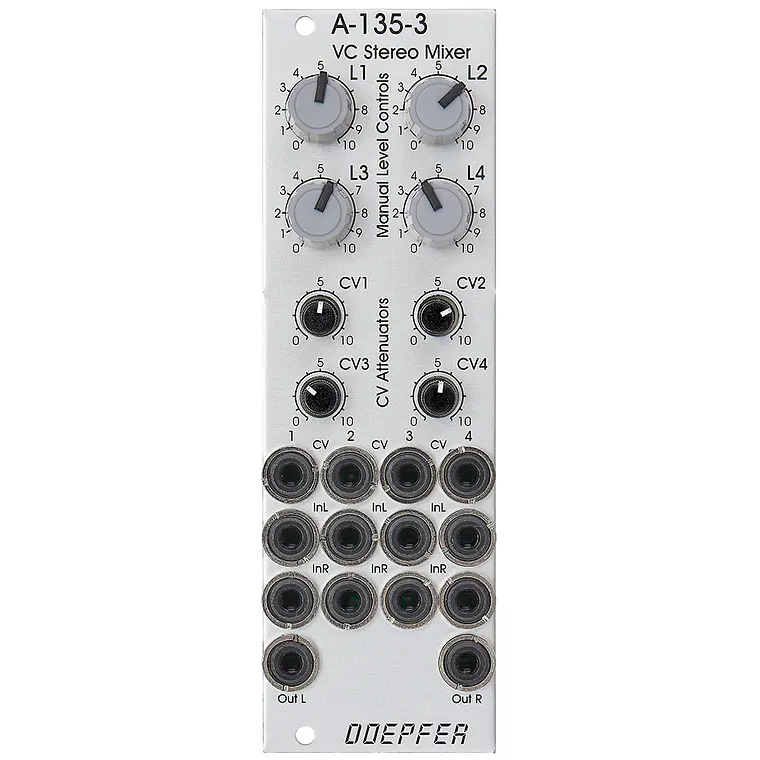

Controles, Entradas y Funciones de cada entrada:

• Nivel (Level): Control manual de la amplificación del VCA, perilla pequeña engomada (L1...L4).
• Entrada de voltaje de control (Control voltage input) con atenuador asociado (CV 1...4): Para el rango de control completo del VCA, se requiere un voltaje de control (control voltage) de aproximadamente 0...+5V (atenuador totalmente en sentido horario). Para voltajes de control más altos, se utiliza el atenuador. Los atenuadores son sin perillas, solo ejes de plástico con marcador blanco.
• Entrada de Señal izquierda/derecha (Signal Input left/right - InL 1...4 / InR 1...4): Las entradas de señal no están equipadas con un atenuador. Sin embargo, los VCAs pueden procesar todas las señales hasta 15Vpp / -7.5...+7.5V sin saturación (clipping). En caso de niveles más altos, se requiere un atenuador externo (por ejemplo, A-183-1).

La suma de las señales izquierda y derecha aparece en los conectores Out L y Out R. La amplificación máxima es de aproximadamente 0.5 para evitar la saturación (clipping) en las salidas del mezclador (de lo contrario, las salidas podrían distorsionar con señales de 15Vpp en cada entrada de señal y amplificaciones completas). Si se requiere otra amplificación máxima (por ejemplo, 1), se deben reemplazar dos resistencias.

Todas las entradas y salidas están acopladas en CC (DC coupled). Consecuentemente, el módulo se puede utilizar para procesar tanto audio como voltajes de control.

Especificaciones técnicas adicionales para cada VCA (basadas en las especificaciones de los circuitos VCA CEM3360/AS3360 utilizados en el módulo):

• Cruce (Crosstalk) entre dos canales: mejor que -80dB
• Atenuación de señal (Signal attenuation) a 0V CV: mejor que -80dB
• Distorsión armónica total (Total harmonic distortion): típicamente 1%
• Acoplamiento de voltaje de control (Control voltage feedthrough): máx. 15mV
