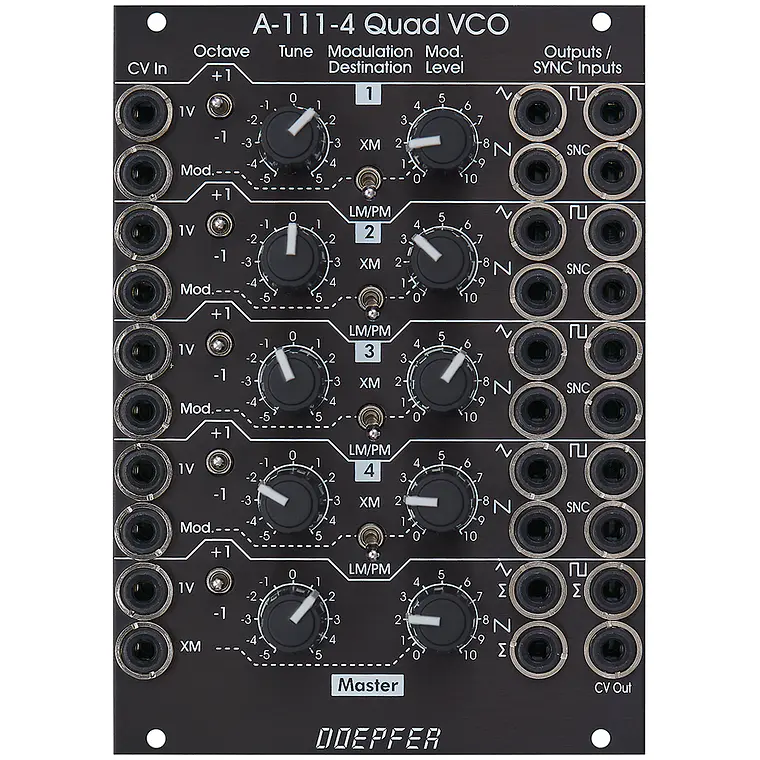

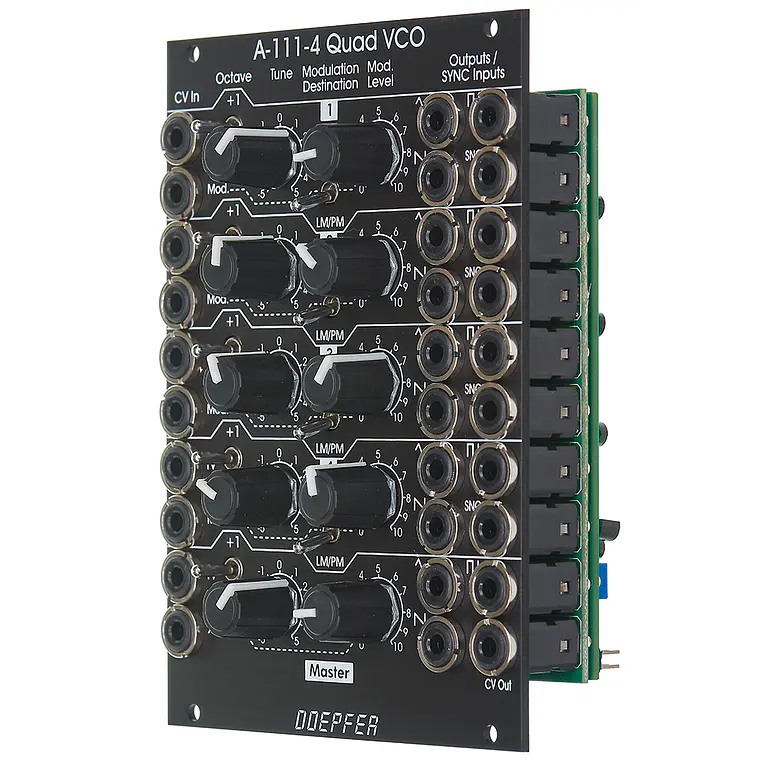

Doepfer A-111-4 Quad Precision VCO Vintage

El A-111-4 contiene cuatro osciladores de precisión controlados por voltaje (VCOs) y dispone de controles, entradas y salidas individuales para cada VCO, además de una unidad común de control y salida. El A-111-4 es muy similar a cuatro A-111-3 sin modo LFO (oscilador de baja frecuencia), pero tiene mezcladores de salida integrados para las tres formas de onda y una unidad maestra para los cuatro VCOs.

Controles, entradas y salidas para cada uno de los cuatro VCOs:

• Entrada CV (voltaje de control) de 1V/Octava
• Interruptor de octava (+1 / 0 / -1 octava)
• Control de afinación (Tune control) (rango ajustable internamente mediante puentes (jumpers): ~ 2 semitonos / ~ 1 octava / ~ 4 octavas)
• Entrada CV de modulación
• Destino de la modulación:
• Posición superior: modulación de frecuencia exponencial (XM) (exponential frequency modulation)
• Posición inferior: modulación de frecuencia lineal (LM) (linear frequency modulation) o modulación de ancho de pulso del rectángulo (PM) (pulsewidth modulation), seleccionable mediante puente interno (internal jumper)
• Intensidad de Modulación de Frecuencia (FM) (Frequency Modulation) o Modulación de Ancho de Pulso del rectángulo (PWM) (Pulsewidth Modulation)
• Salida Triangular (Triangle output)
• Salida Diente de Sierra (Sawtooth output)
• Salida Rectangular (Rectangle output) (aproximadamente 50% sin PWM externo)
• Entrada de Sincronización (Sync input) (sincronización dura o suave seleccionable internamente mediante puente, tipo de sincronización dura CEM3340) (hard or soft sync)
• Rango mínimo de 10 octavas (con CV externo apropiado)
• VCO basado en CEM3340 (núcleo triangular) (triangle core)
• Cada VCO tiene su propia fuente de alimentación interna separada de +/- para una mejor estabilidad y la prevención de la sincronización no deseada de los VCOs

Controles, entradas y salidas de la sección maestra:

• Entrada CV de 1V/Octava
• Interruptor de Octava (+1 / 0 / -1 octava)
• Control de Afinación (Tune control) (rango ajustable internamente mediante puentes (jumpers): 2 semitonos / 1 octava / 4 octavas)
• Entrada CV de Modulación de Frecuencia (FM) (Frequency Modulation)
• Intensidad de FM
• Salida de suma Triangular (Triangle sum output)
• Salida de suma Diente de Sierra (Sawtooth sum output)
• Salida de suma Rectangular (Rectangle sum output)

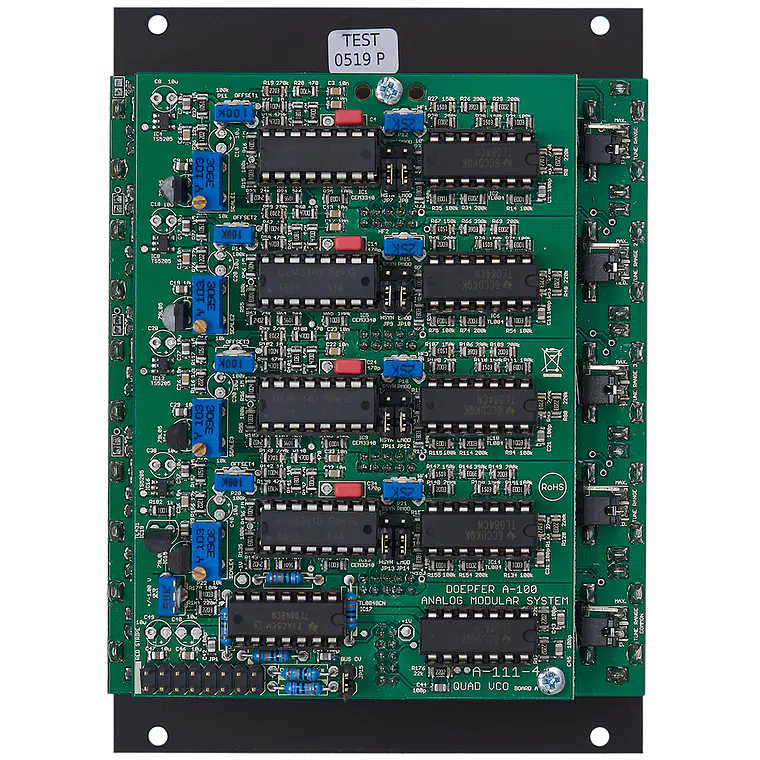

• Tan pronto como se parchea la salida de forma de onda única de un VCO, esta forma de onda del VCO en cuestión se elimina de la suma (esta función se puede desactivar para cada toma de salida individual mediante puentes de soldadura (solder bridges) en la placa de circuito impreso (pc board), es decir, la suma contendrá entonces todas las señales independientemente del parcheo de la salida individual)
• Salida CV (CV output) (emite la suma de CV que se utiliza para controlar los cuatro VCOs)
• CV del bus (bus CV) (seleccionable mediante puente)

Aplicaciones típicas:

• VCO monofónico (monophonic) de sonido "grueso" con la posibilidad de ajustar cualquier intervalo
• Parches parafónicos (paraphonic patches) en combinación con la interfaz CV polifónica A-190-5 (todos los cuatro VCOs procesados por un VCF/VCA)
• Parches totalmente polifónicos (full polyphonic patches) en combinación con la interfaz CV polifónica A-190-5 y cuatro secciones VCF/VCA completas
• Parches VCO complejos con hasta cuatro VCOs mediante las funciones de modulación de frecuencia (exponencial y lineal) y las funciones de sincronización (sync functions)
