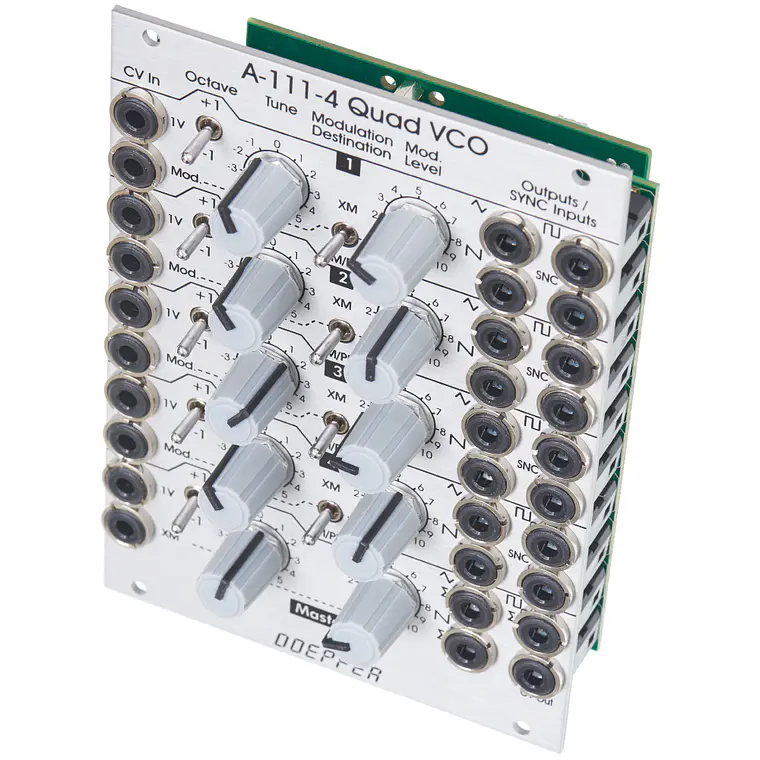

Doepfer A-111-4 Quad Precision VCO

El A-111-4 contiene cuatro VCOs (Voltage Controlled Oscillators) de precisión y tiene controles, entradas y salidas individuales disponibles para cada VCO, así como una unidad de control y salida común. Después de todo, el A-111-4 es muy similar a cuatro A-111-3 sin modo LFO (Low Frequency Oscillator), pero con mezcladores de salida incorporados para las tres formas de onda, y una unidad maestra para los cuatro VCOs.

Controles, entradas y salidas para cada uno de los cuatro VCOs:

• Entrada CV (Control Voltage) de 1V/Octava
• Selector de octava (+1 / 0 / -1 octava)
• Control de afinación (Tune control) (rango ajustable internamente mediante *jumpers*: ~ 2 semitonos / ~ 1 octava / ~ 4 octavas)
• Entrada CV de modulación
• Destino de modulación:
  • posición superior: modulación de frecuencia exponencial (XM)
  • posición inferior: modulación de frecuencia lineal (LM) o modulación de ancho de pulso del rectángulo (PM), seleccionable a través de *jumper* interno
• Modulación de Frecuencia (FM) o Modulación de Ancho de Pulso (PWM) del rectángulo
• Intensidad de modulación
• Salida de onda triangular (Triangle output)
• Salida de onda de diente de sierra (Sawtooth output)
• Salida de onda rectangular (Rectangle output) (alrededor del 50% sin PWM externo)
• Entrada de sincronización (Sync input) (*hard* o *soft sync* seleccionable internamente a través de *jumper*, tipo *hard sync* CEM3340)
• Mínimo 10 octavas de rango (con CV externo apropiado)
• VCO basado en CEM3340 (núcleo triangular)
• Cada VCO tiene su propia fuente de alimentación interna separada de +/- para una mejor estabilidad y la prevención de la sincronización no deseada de los VCOs

Controles, entradas y salidas de la sección maestra:

• Entrada CV de 1V/Octava
• Selector de octava (+1 / 0 / -1 octava)
• Control de afinación (*Tune control*) (rango ajustable internamente mediante *jumpers*: 2 semitonos / 1 octava / 4 octavas)
• Entrada CV de Modulación de Frecuencia (FM)
• Intensidad de FM
• Salida de suma de onda triangular (Triangle sum output)
• Salida de suma de onda de diente de sierra (Sawtooth sum output)
• Salida de suma de onda rectangular (Rectangle sum output)

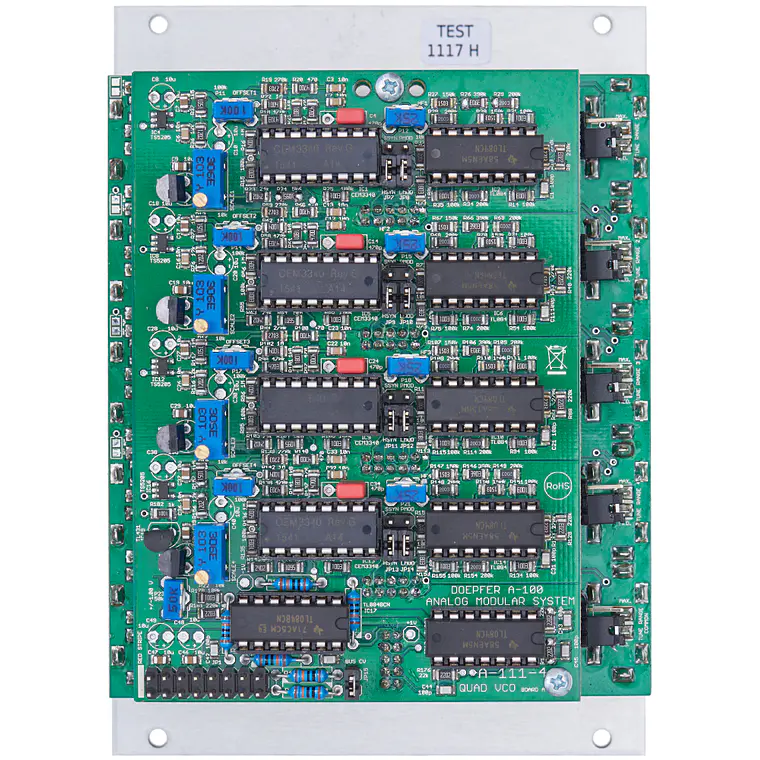

• Tan pronto como se parchea la salida de forma de onda individual de un VCO, esta forma de onda del VCO en cuestión se elimina de la suma (esta función se puede desactivar para cada toma de salida individual mediante puentes de soldadura en la placa de circuito impreso (*pc board*), es decir, la suma contendrá entonces todas las señales independientemente del parcheo de la salida individual)
• Salida CV (emite la suma CV que se utiliza para controlar los cuatro VCOs)
• Bus CV (seleccionable mediante *jumper*)

Aplicaciones típicas:

• VCO monofónico con sonido "gordo" (*fat sounding*) con la posibilidad de ajustar cualquier intervalo
• Patches paráfónicos en combinación con la interfaz CV polifónica A-190-5 (los cuatro VCOs procesados por un VCF/VCA)
• Patches totalmente polifónicos en combinación con la interfaz CV polifónica A-190-5 y cuatro secciones VCF/VCA completas
• Patches VCO complejos con hasta cuatro VCOs mediante las funciones de modulación de frecuencia (exponencial y lineal) y las funciones de sincronización (*sync functions*)
