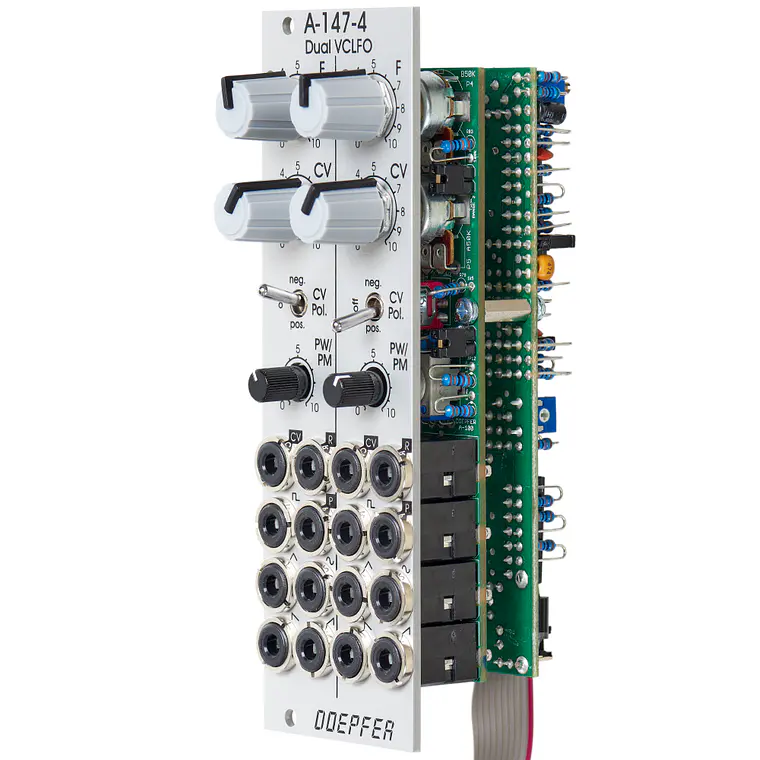

Doepfer A-147-4 Dual VC LFO

Ficha Técnica

HP:
8 HP

Descripción

El módulo **A-147-4** es un **LFO** (Low Frequency Oscillator) dual controlado por voltaje. Cada **LFO** dispone de cinco formas de onda: triangular (triangle), senoidal (sine), diente de sierra ascendente y descendente (rising and falling sawtooth), así como rectangular (rectangle). La salida rectangular cuenta con un ancho de pulso (pulsewidth) ajustable manualmente y modulación por ancho de pulso (PWM) mediante un voltaje de control externo.

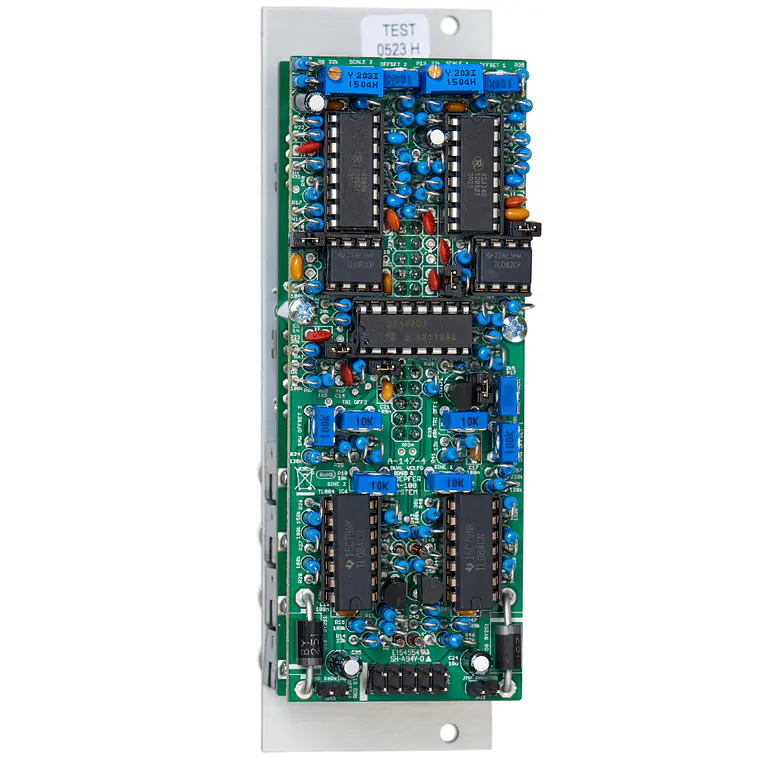

El núcleo de la forma de onda es triangular, y las demás ondas se derivan de esta mediante convertidores de forma de onda (waveform converters). La frecuencia de cada **LFO** puede ajustarse de forma manual o modularse mediante una entrada de voltaje de control externo con su respectivo atenuador (attenuator) e interruptor de polaridad (polarity switch). A través de un puente interno (jumper), se puede seleccionar el rango de frecuencia base para cada **LFO**: de aproximadamente **0.02 Hz** (~ 50 segundos) hasta **2.5 kHz**, o de **0.0017 Hz** (~ 600 segundos) hasta **220 Hz**. De esta manera, cada **LFO** puede utilizarse también como un **VCO** con una frecuencia máxima de unos **2.5 kHz**. Cada unidad incluye una entrada de reinicio (reset) que se utiliza para resetear la señal triangular.

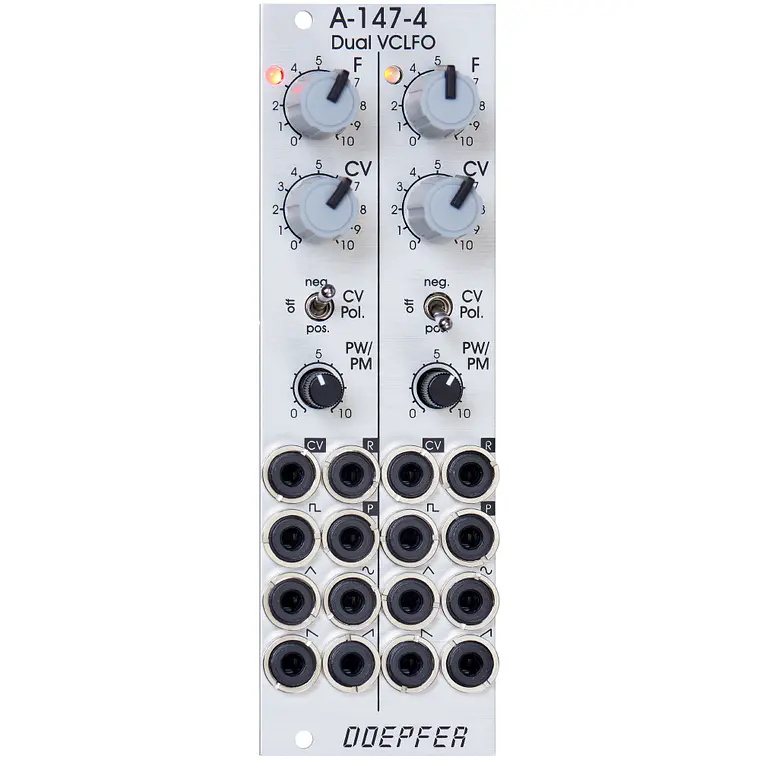

El módulo dispone de los siguientes controles y entradas/salidas:

  • Control F: Control manual de la frecuencia. El rango puede seleccionarse mediante un jumper entre dos valores:
    • Rango de alta frecuencia: aprox. **0.075 Hz** (~ 13 segundos) ... **1.4 kHz**.
    • Rango de baja frecuencia: aprox. **0.007 Hz** (~ 140 segundos) ... **125 Hz**.
  • Control CV: Atenuador para la señal aplicada al jack **/CV/**. Mediante un jumper, se puede aplicar un pequeño voltaje positivo al contacto de conmutación del jack; así, mientras no haya un cable conectado, el control **CV** funciona como un ajuste fino (fine control) de la frecuencia.
  • Switch CV Pol.: Interruptor de polaridad para la señal aplicada a la entrada **/CV/**.
  • Control PW/PM: Control combinado para ajuste manual y por **CV** del ancho de pulso de la onda rectangular:
    • Sin cable en el jack **/P/**: Ajusta el ancho de pulso (PW) manualmente.
    • Con cable en el jack **/P/**: Funciona como atenuador para la señal **CV** externa con un ancho de pulso base de 50:50.
  • Socket /CV/: Entrada de voltaje de control de frecuencia. De fábrica, el módulo está ajustado para que la sensibilidad sea exactamente de **1V/octava** cuando el control **CV** está totalmente a la derecha (CW).
  • Socket /R/: Entrada de reinicio (reset). Según el jumper asociado, puede ser disparada por flanco (edge triggered) o controlada por nivel (level controlled).
  • Socket /P/: Entrada de voltaje de control para el ancho de pulso.
  • Sockets con símbolos de onda: Salidas de las formas de onda correspondientes (triangular, senoidal, sierra, rectangular). El rango de voltaje de salida es de aproximadamente **-5V ... +5V (10Vpp)**, excepto en la salida rectangular, donde se puede elegir mediante un jumper entre **-5V ... +5V** o **0 ... +10V**.
  • LED: Control visual del **LFO** (basado en la señal triangular).

Las entradas están etiquetadas con caracteres blancos sobre fondo negro (indicadas entre barras / / en este texto), mientras que las salidas están etiquetadas con caracteres negros.

Notas técnicas y características especiales:

La relación entre los dos rangos de frecuencia base es de aproximadamente 1:11. Para alcanzar los rangos completos (hasta **2.5 kHz** o bajar a **0.0017 Hz**), se requieren voltajes de control externos. Además, el rango del control manual **F** puede reducirse para obtener una resolución más fina retirando un jumper específico.

De fábrica, el voltaje de inicio de la salida triangular tras un reset es de **0V** (comenzando con una pendiente ascendente). Esto se puede modificar mediante un potenciómetro de ajuste interno (trimming potentiometer) a otros valores, como **-5V**. En cuanto al comportamiento del reset, si se configura como "controlado por nivel", la salida triangular permanecerá en el voltaje de inicio mientras la señal de reset sea alta (high), y solo comenzará a oscilar cuando la señal pase a bajo (low).
