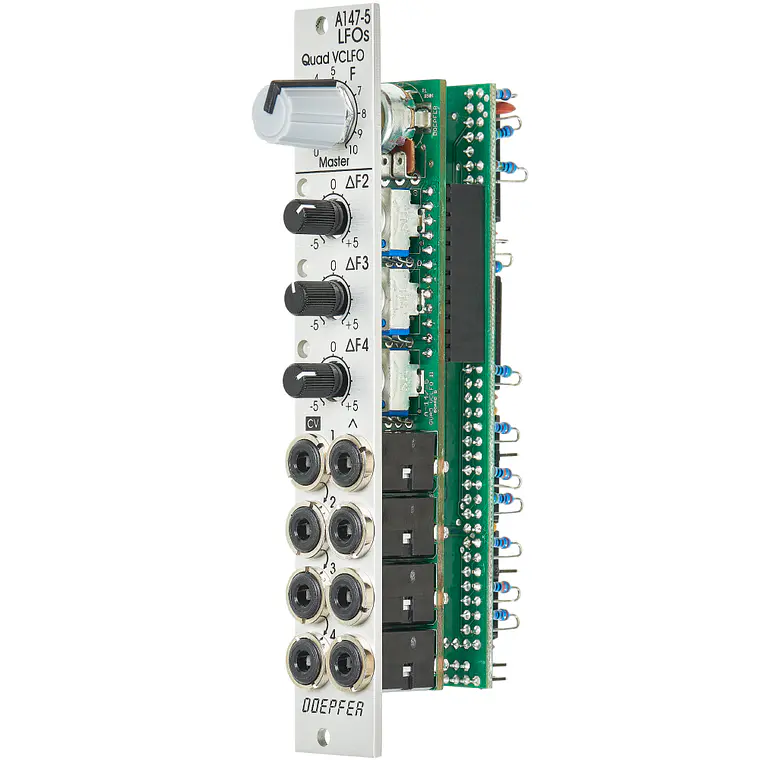

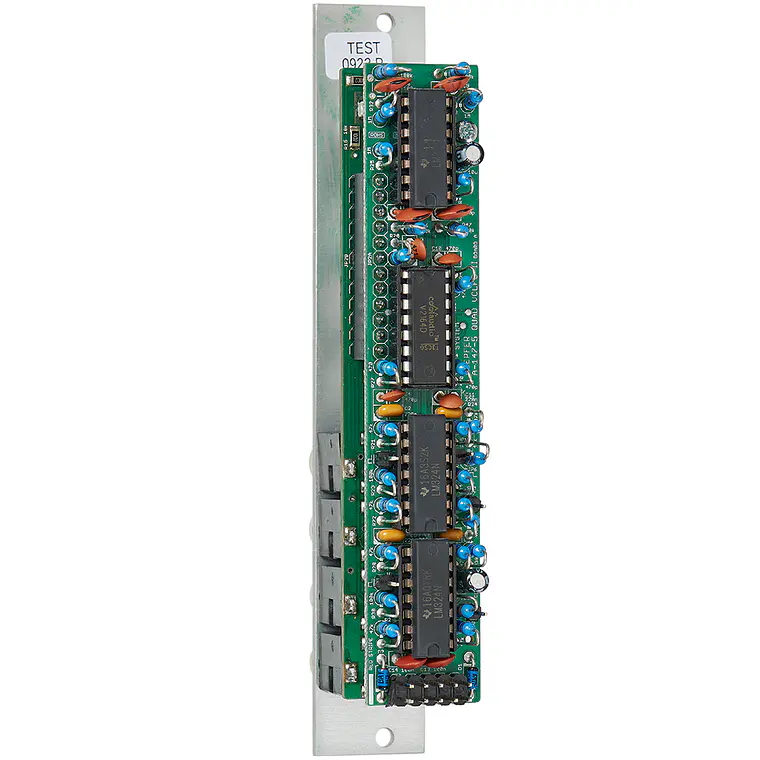

Doepfer A-147-5 Quad VCLFO

El módulo A-147-5 contiene cuatro osciladores de baja frecuencia controlados por voltaje (VCLFO) con salidas de onda triangular (triangle waveform outputs). Todos los LFOs comparten un control de frecuencia común. Cada uno de los LFOs 2, 3 cuenta con un control Delta que se utiliza para desplazar la frecuencia del LFO en cuestión hacia arriba o hacia abajo. Con los controles Delta en las posiciones centrales, las frecuencias de todos los LFOs son aproximadamente las mismas.

Para controlar las frecuencias mediante voltajes de control externos, se encuentran disponibles cuatro entradas CV (Control Voltage) que siguen aproximadamente el estándar de 1V/oct.

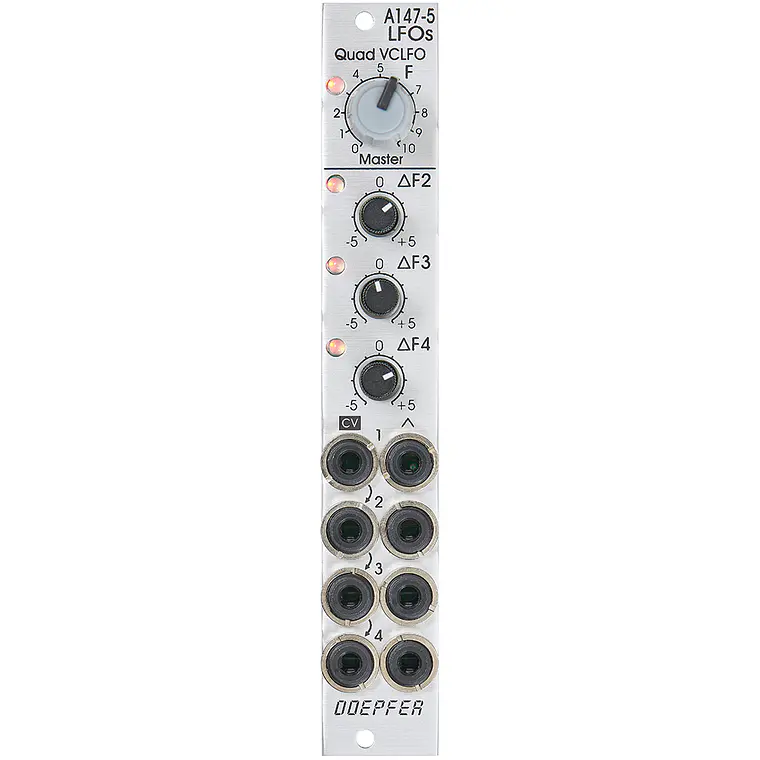

El módulo tiene los siguientes controles y entradas/salidas disponibles: * Control F: control manual de la frecuencia para los cuatro LFOs. * Control Delta F2, F3 y F4: control manual del desplazamiento de frecuencia (frequency shift) hacia arriba/abajo para el LFO en cuestión. * Sockets CV 1...4: entradas de voltaje de control de frecuencia (normalizadas de arriba abajo). * Sockets con símbolo de triángulo 1...4: salidas triangulares (triangle outputs). * LEDs: indicadores visuales de las salidas triangulares (rojo = voltaje de salida positivo, amarillo = voltaje de salida negativo).\

Ejemplos de aplicación: * Generación de cuatro señales de modulación triangulares con un control de frecuencia común para todos los LFOs y controles individuales para la desviación de frecuencia (frequency deviation) de cada LFO, ajustables manualmente y controlables mediante voltajes de control externos. * Generación de señales de modulación para aplicaciones polifónicas de FM/PWM. Para esto, las cuatro entradas CV se conectan a los mismos voltajes de control que se utilizan para controlar las frecuencias de los VCOs correspondientes. De esta manera, cada LFO sigue la frecuencia del VCO asociado con la posibilidad de controlar la frecuencia de todos los VCOs (control F) y las desviaciones de frecuencia (controles Delta F). Para el control simultáneo de la profundidad de modulación (modulation depth control), se recomienda el módulo Quad VCA A-130-4. * Generación de señales de modulación complejas sumando las salidas (por ejemplo, mediante un módulo mezclador A-138n / A-138i / A-138j).\

Notas técnicas: * El nivel de las salidas triangulares es de aproximadamente +/-5V (10Vpp). * El rango de frecuencia ajustable manualmente varía desde aproximadamente 0,025 Hz (alrededor de 40 segundos) hasta aproximadamente 50 Hz, con los controles delta de los LFOs 2, 3 y 4 en la posición central. * Las desviaciones de frecuencia ajustadas por los controles delta son aproximadamente de +/-1:5. Ejemplo: con 1 Hz en la posición central, el desplazamiento de frecuencia (frequency shift) varía desde aproximadamente 0,2 Hz en la posición -5 hasta aproximadamente 5 Hz en la posición +5 (1 Hz/5 = 0,2 Hz, 1 Hz\*5 = 5 Hz). * Los controles manuales de frecuencia y las entradas de voltaje de control tienen un comportamiento de control exponencial (exponential control behavior). * Con voltaje de control externo, la frecuencia máxima es de aproximadamente 150 Hz, y la frecuencia mínima. * La escala de las entradas CV es aproximadamente de 1V/oct (no ajustable). * Las entradas CV están normalizadas de arriba abajo. Si solo se conecta el socket CV1, este controla las frecuencias de los cuatro LFOs. Cuando cada entrada CV se conecta a su propio voltaje de control, cada LFO es controlado individualmente por su propio CV. En este caso, CV1 solo controla la frecuencia del LFO1. * Internamente, las salidas rectangulares (rectangle outputs) están disponibles en cuatro terminales (nivel típico +/-10V o 20Vpp). Si es necesario, pueden conectarse a cuatro sockets de un módulo de ruptura (breakout module) DIY fabricado por el usuario; se recomiendan resistencias de protección de 1k para evitar cortocircuitos. Si se requieren niveles más bajos, se pueden usar atenuadores pasivos (divisores de voltaje). * Internamente, también está disponible una señal de suma triangular (triangle sum signal) (sin búfer). Para esto, cada una de las cuatro salidas triangulares se conecta simplemente al terminal de salida de suma a través de una resistencia de 47k. Esta salida tiene alta impedancia (high impedance) y debe ser amortiguada (buffered) o amplificada para evitar la caída de nivel cuando cambia la carga (por ejemplo, mediante un A-180-3 o A-180-4 o A-183-3). * Al cambiar los valores de los condensadores en los circuitos LFO, son posibles otros rangos de frecuencia (por ejemplo, Quad VCO para formar una especie de cloud VCO). Tenga en cuenta que la precisión de las escalas de entrada CV no es suficiente para aplicaciones precisas de VCO de 1V/oct. Las escalas de 1V/Oct no se pueden ajustar y los circuitos no están compensados por temperatura (temperature compensated).\
