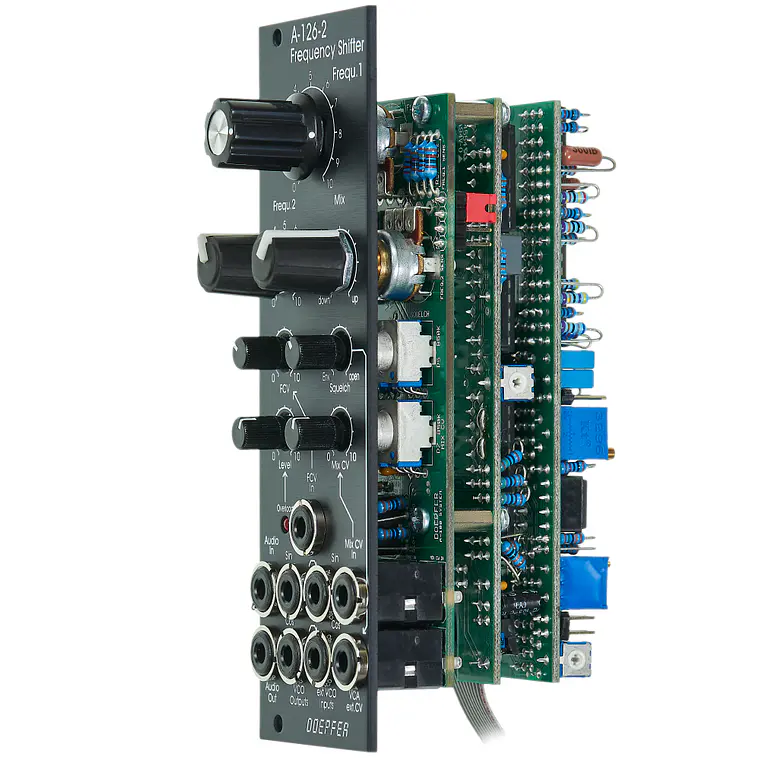

Doepfer A-126-2 Voltage Controlled Frequency Shifter II Vintage

Ficha Técnica

HP:
8 HP

Descripción

El Module A-126-2 es un desplazador de frecuencia (frequency shifter) totalmente analógico para señales de audio. Un desplazador de frecuencia es una unidad de procesamiento de audio que desplaza cada frecuencia de la señal de audio entrante por la misma frecuencia. Por ejemplo, si la frecuencia de desplazamiento es de 200Hz, una frecuencia de audio entrante de 1000 Hz se convierte en 1200 Hz, 2000Hz se convierte en 2200 Hz, 3000 Hz se convierte en 3200 Hz, y así sucesivamente. Tenga en cuenta que esto es diferente del desplazamiento de tono (pitch shifting), donde todas las frecuencias se desplazan proporcionalmente (por ejemplo, 1000>1200Hz, 2000>2400Hz, 3000>3600Hz).

El rango de frecuencia del VCO de cuadratura (quadrature VCO) interno es de aproximadamente 8 octavas (alrededor de 20Hz ... 5kHz). Si es necesario, se puede utilizar un VCO de cuadratura externo.

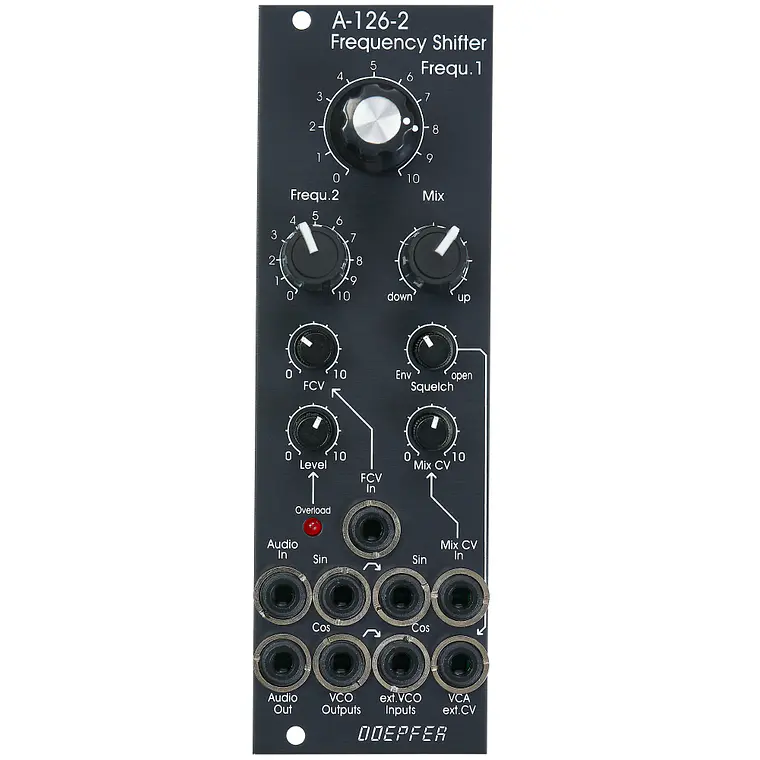

El módulo está equipado con los siguientes controles, entradas y salidas:

  • Frequ. 1: Primer control manual de la frecuencia de desplazamiento (configuración de fábrica: grueso o coarse, rango de aproximadamente 20Hz - 5 kHz).
  • Frequ. 2: Segundo control manual de la frecuencia de desplazamiento (configuración de fábrica: fino o fine).
  • Mediante puentes internos (jumpers), la sensibilidad de Frequ.1 y Frequ.2 se puede intercambiar (es decir, Frequ.1 = fino y Frequ.2 = grueso).
  • La relación entre el control grueso y fino es de aproximadamente 25:1 (corresponde a aproximadamente 8 octavas a 1/3 de octava).
  • FCV In (socket) y FCV (control pequeño sin perilla): Entrada de voltaje de control (control voltage) con atenuador para el control de voltaje externo de la frecuencia de desplazamiento.
  • Mix: Control manual de la unidad de paneo (panning unit) de desplazamiento arriba/abajo (up/down shift), completamente en sentido antihorario (CCW) = desplazamiento abajo (down shift), completamente en sentido horario (CW) = desplazamiento arriba (up shift), y en el medio una mezcla de ambos.
  • Mix CV In (socket) y Mix CV (control pequeño sin perilla): Entrada de voltaje de control con atenuador para la unidad de mezcla (mixing unit) para el control de voltaje externo de la mezcla arriba/abajo.
  • Audio In (socket), Level (control pequeño sin perilla) y Overload (LED): Entrada de audio con atenuador, nivel de entrada de audio típico = 1Vpp. El control de nivel debe ajustarse para que el LED de sobrecarga (overload) comience a encenderse ligeramente; cuando el LED está completamente encendido, se produce recorte/distorsión (clipping/distortion); cuando el LED está apagado permanentemente, el nivel de entrada es demasiado bajo y la relación señal/ruido (signal-to-noise ratio) aumenta.
  • Audio Out (socket): Salida de audio del desplazador de frecuencia.
  • Squelch (control pequeño sin perilla): Controla la función squelch: completamente en sentido antihorario (Env.) el VCA de salida (output VCA) es controlado por la señal de envolvente (envelope signal), que se deriva de la señal de entrada de audio; completamente en sentido horario (open) el VCA de salida está permanentemente abierto (sin función squelch); en el medio se puede ajustar la intensidad del squelch.
  • Quadrature VCO Outputs (sockets Sin y Cos): Salidas del oscilador de cuadratura interno, nivel de aproximadamente 12Vpp (+6V/-6V).
  • Ext. Inputs Sin and Cos (sockets): Necesarias cuando se utiliza un VCO de cuadratura externo (por ejemplo, A-143-9 con un rango más amplio o A-110-4 con la característica de paso por cero o thru zero feature, o A-110-6 con diferentes formas de onda) en lugar del VCO de cuadratura interno. Los niveles del VCO externo deben ser de aproximadamente 10Vpp (8...10Vpp están bien) y las señales deben ser simétricas alrededor de cero voltios. Los sockets están normalizados al VCO de cuadratura interno (es decir, los sockets están equipados con contactos de conmutación que interrumpen la conexión interna tan pronto como se inserta un enchufe).
  • VCA ext. CV (socket): Se utiliza cuando se debe usar un voltaje de control externo (por ejemplo, de un generador de envolvente) para controlar el VCA de salida en lugar de la unidad squelch interna. El socket está normalizado a la salida del control Squelch (es decir, el socket está equipado con un contacto de conmutación que interrumpe la conexión squelch interna tan pronto como se inserta un enchufe). A partir de aproximadamente +8V de voltaje de control externo, el VCA está completamente abierto.

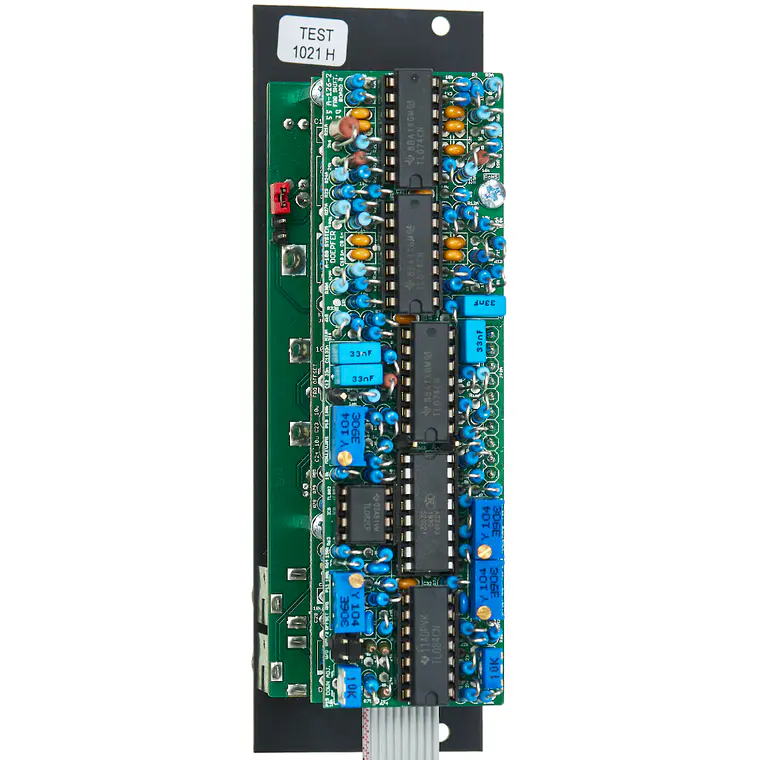

Terminales internos (cabezales de pin o pin headers, por ejemplo, para un módulo breakout DIY):

  • Salida del seguidor de envolvente (envelope follower output)
  • Salida del filtro de cúpula 1 (dome filter output 1)
  • Salida del filtro de cúpula 2 (dome filter output 2)
  • Salida del modulador de anillo 1 (ring modulator 1 output)
  • Salida del modulador de anillo 2 (ring modulator 2 output)
  • Salida de desplazamiento arriba (Up shift output)
  • Salida de desplazamiento abajo (Down shift output)
