Doepfer A-179-2 Light-to-CV-Controller
Ficha Técnica
Descripción
El módulo A-179-2 se puede utilizar para convertir diferentes intensidades de iluminación en voltajes análogos (analog voltages) correspondientes y una señal de puerta (gate signal) derivada del voltaje análogo. Es el sucesor del módulo obsoleto A-179.
Una resistencia sensible a la luz (LDR - light sensitive resistor) convierte la iluminación del sensor de luz interno en un voltaje de control análogo (analog control voltage) correspondiente. El sensor interno se encuentra en el panel frontal. En lugar del sensor interno, se puede conectar un sensor remoto al módulo a través de un cable de conexión estándar (patch cable) (zócalo ext.Sens.). Se incluye un sensor externo con un cable de conexión de 2 m (A-100C200). El sensor externo está montado en una pequeña placa de circuito impreso (pc board) que también está equipada con un zócalo jack de 3.5 mm. La tuerca del zócalo también se puede utilizar para montar el sensor externo.
El módulo A-179 es similar al módulo Theremin A-178, pero utiliza la intensidad de la iluminación en lugar de la distancia entre la mano y la antena para generar el voltaje análogo.
Se puede elegir entre control pasivo cubriendo/sombreando el sensor con la mano o el cuerpo, o control activo utilizando, por ejemplo, una linterna de bolsillo o una linterna. Para esto, hay dos versiones de voltajes de salida disponibles (CV Out + y CV Out -).

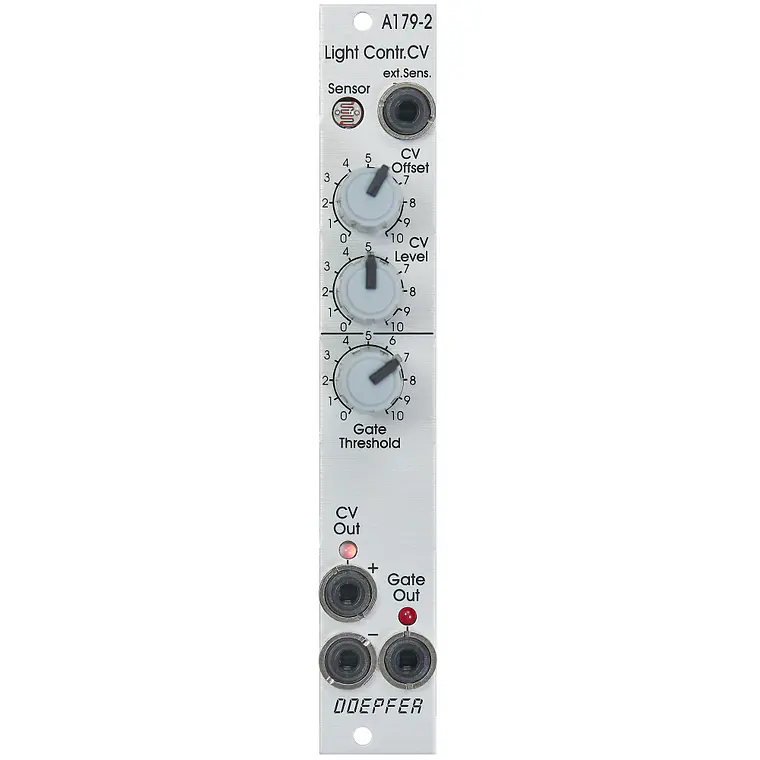

El módulo tiene estos controles y entradas/salidas disponibles: * ext. Sens.: mediante un cable de conexión estándar (standard patch cable), el sensor externo se puede conectar a este zócalo. En este caso, el sensor interno se apaga. * CV Offset: control para ajustar el voltaje de salida (output voltage) que se asigna a una cierta iluminación (por ejemplo, 0V para oscuridad completa). * CV Level: control que se utiliza para ajustar la sensibilidad del voltaje de salida generado (es decir, cuánto afecta una cierta diferencia de brillo al voltaje de salida). * Gate Threshold: control que se utiliza para ajustar el umbral (threshold) para la generación de la señal de puerta (gate signal). Un puente interno (internal jumper) se usa para definir si la señal de puerta se deriva del voltaje CV Out+ o CV Out-. * CV Out+: salida de voltaje de control positivo (positive control voltage output); el aumento de brillo provoca el aumento del voltaje en esta salida. * CV Out-: salida de voltaje de control negativo (negative control voltage output); el aumento de brillo provoca la disminución del voltaje en esta salida. * LED CV Out: LED bipolar (rojo/amarillo) como pantalla para las salidas CV. * Gate: salida de puerta (gate output) con pantalla LED.Aplicaciones: * Controlar cualquier parámetro controlado por voltaje (voltage controlled parameter), por ejemplo, tono (pitch) o ancho de pulso (pulsewidth) de un VCO, frecuencia o resonancia de filtro de un VCF, volumen (loudness) de un VCA, tiempo de un generador de envolvente (envelope generator), frecuencia de un VCLFO. * Disparar actividades (triggering activities) a través de la puerta (gate) con umbral ajustable, por ejemplo, iniciar una envolvente (envelope), iniciar/detener un secuenciador (sequencer) o cualquier función de conmutación (switching function) (por ejemplo, con A-150-1 o 151). * La conversión a mensajes de cambio de control MIDI (MIDI control change messages) es posible con el A-192-2.Modulando.cl sintesis modular eurorack para todo Chile.
