Doepfer A-133-2 Dual Voltage Controlled Polarizer

El A-133-2 es la versión delgada (slim version) del A-133, pero tiene algunas características adicionales y mejoras disponibles en comparación con el A-133. El módulo A-133-2 se puede utilizar para muchas aplicaciones: como un VCA simple, o un polarizador/attuverter controlado por voltaje (voltage controlled polarizer/attuverter), o un inversor controlado por voltaje (voltage controlled inverter) hasta un modulador de anillo (ring modulator) acoplado a CC (DC coupled). En principio, el módulo contiene dos amplificadores controlados por voltaje (VCAs) especiales que permiten tanto la amplificación positiva como la negativa.

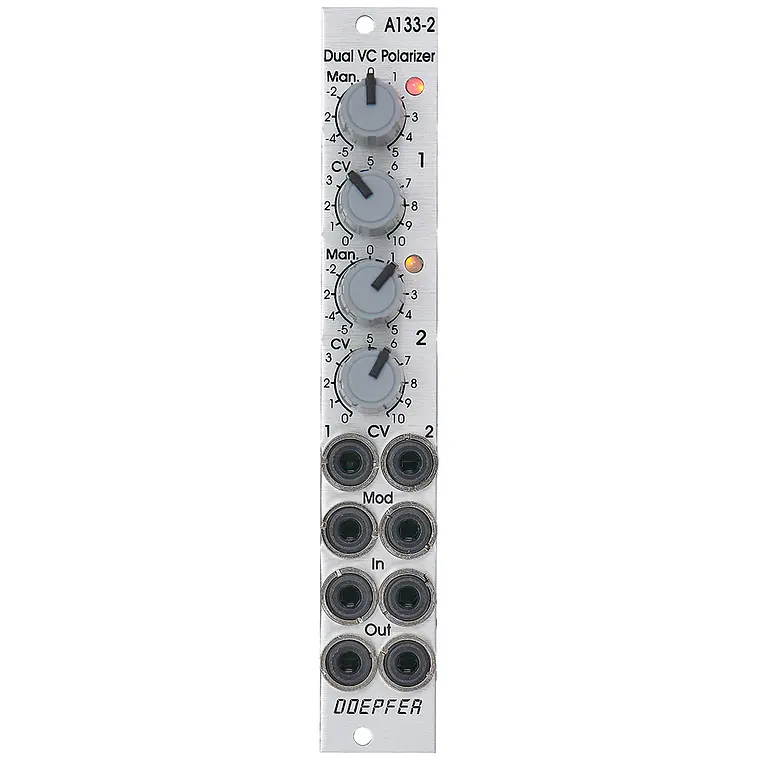

La amplificación general se define por la suma del voltaje generado por el control Man, el voltaje de control externo CV y la posición del control CV que funciona como un atenuador (attenuator) para el voltaje de control externo. Sin un CV externo, la amplificación es +1 cuando el control Man está completamente en sentido horario (CW). En la posición central, la amplificación es cero y completamente en sentido antihorario (CCW) es -1 (es decir, la señal entrante se invierte). Mediante el voltaje de control externo CV, la amplificación ajustada manualmente se puede modular. El CV puede ser tanto positivo como negativo (es decir, bipolar) para obtener valores de amplificación positivos o negativos controlados por el CV externo.

Además, la señal CV se puede modular a través de la entrada de control de modulación Mod por medio de otro voltaje de control. El conector Mod está normalizado (normalled) a +5V, es decir, se utiliza un voltaje positivo constante como CV de modulación, siempre que no se inserte ningún conector en el conector Mod. El rango de voltaje de control (control voltage range) para este conector es bipolar y se puede ajustar a los requisitos del usuario mediante un potenciómetro de ajuste (trimming potentiometer). La configuración de fábrica (factory setting) es -5V...+5V (es decir, -5V sin modulación, 0V aproximadamente 50% de modulación, +5V modulación completa).

La amplificación actual se muestra mediante un LED de doble color (dual color LED). No es una visualización de señal, sino que indica la amplificación (amarillo = amplificación positiva, rojo = amplificación negativa).

Ejemplos de aplicación: * amplificador controlado por voltaje (VCA) con amplificación general puramente positiva (Man + CV) * inversor controlado por voltaje (voltage controlled inverter) con amplificación general puramente negativa (Man + CV) * polarizador/attenuverter controlado por voltaje (voltage controlled polarizer/attenuverter) con amplificación general que cambia entre positiva y negativa (Man + CV) * modulador de anillo (ring modulator) acoplado a CC (DC coupled) con función de desplazamiento (offset feature), el modulador de anillo "clásico" corresponde a Man=0 y señales de audio simétricas para In y CV * efectos adicionales mediante la función de modulación de la señal CV (usando la entrada Mod)Modulando.cl sintesis modular eurorack para todo Chile.
