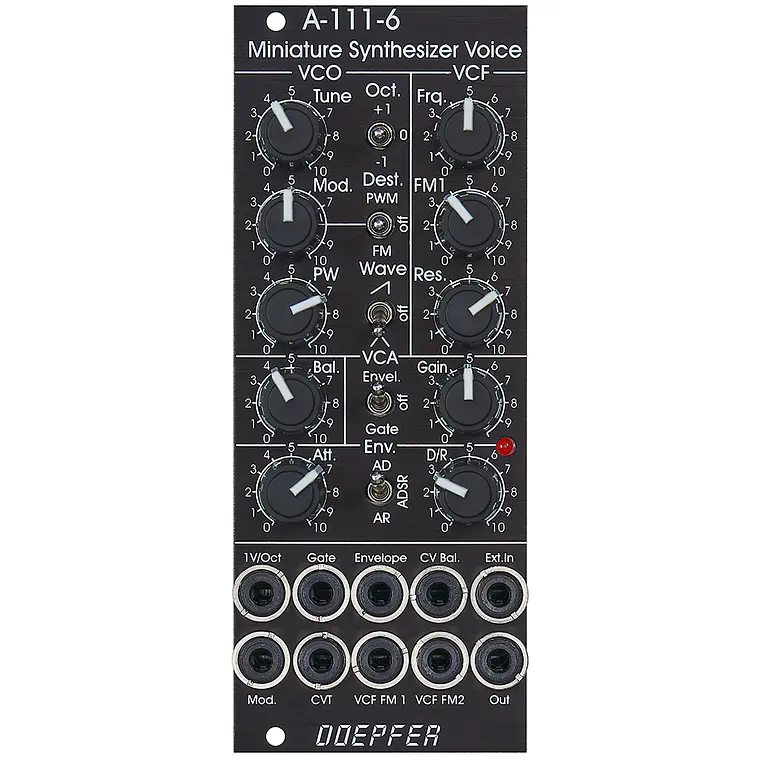

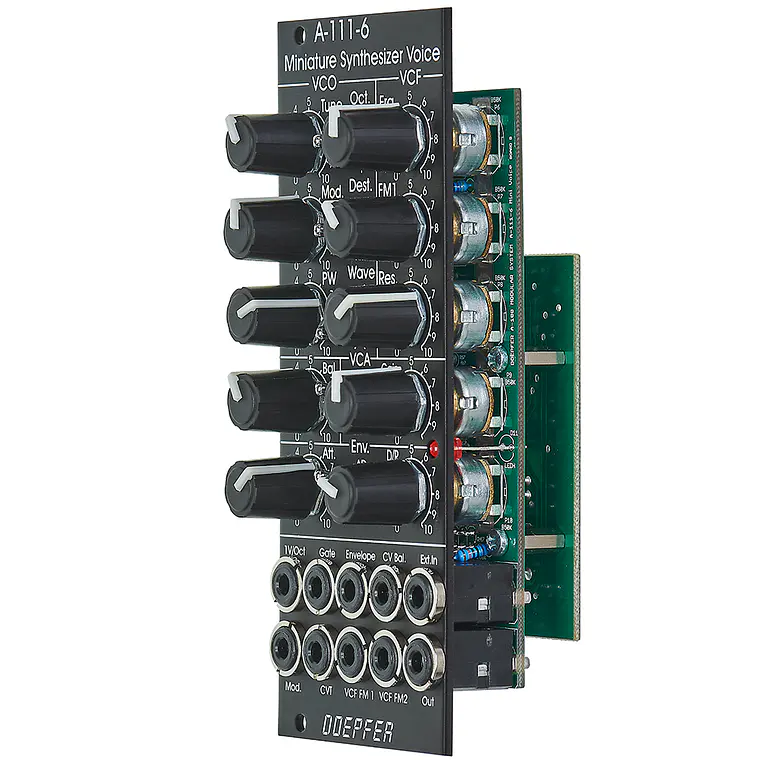

Doepfer A-111-6v Miniature Synth Vintage Edition

Módulo de voz de sintetizador en miniatura completo edición vintage

* VCO (Oscilador Controlado por Voltaje)

• VCO de núcleo triangular (triangle core VCO)
• Control manual de afinación (manual tune control) e interruptor de octava (octave switch)
• Entrada de modulación para frecuencia (FM) o modulación de ancho de pulso (PM)
• Control manual de ancho de pulso (manual pulsewidth control)
• Interruptor de forma de onda (waveform switch) (diente de sierra / apagado / triángulo)
• Entrada de 1V/oct

* Unidad de Balance

• Dos VCAs (Amplificadores Controlados por Voltaje) de funcionamiento inverso controlados por control manual y entrada CV (Voltaje de Control)
• VCA1 está conectado a la salida del VCO
• VCA2 a la toma Ext.In., que está normalizada (normalled) a la señal sub-octava interna (f/2)

* VCF (Filtro Controlado por Voltaje)

• Pasa bajos de 24 dB (low pass), 10Hz ... 20kHz
• Control manual de frecuencia
• Dos entradas de modulación de frecuencia:
  • FM1 (con atenuador) está normalizada a la señal de Envolvente (Envelope) interna
  • FM2 sin atenuador (alrededor de 1V/oct, por ejemplo, para seguimiento de VCF o VCO de onda sinusoidal)
• Resonancia manual (hasta auto-oscilación = VCO de onda sinusoidal)

* VCA (Amplificador Controlado por Voltaje)

• Ganancia inicial (initial gain) (para abrir el VCA sin envolvente)
• Controlado por señal de envolvente interna o de puerta (gate signal)

* Envolvente (Envelope)

• Modo AR/ADSR/AD seleccionable mediante interruptor
• Controles manuales para Attack y Decay/Release
• Sustain está fijado al 50% en modo ADSR y D=R
• Entrada CV para control de tiempo, mediante dos puentes internos (internal jumpers) se puede seleccionar qué parámetros de tiempo son controlados por la entrada CVT (por ejemplo, solo A, solo D/R, o A/D/R) y en qué dirección (es decir, si un CVT creciente acorta o alarga el parámetro de tiempo en cuestión)
• Pantalla LED de Envolvente
• Rango de tiempo de Attack: ~ 1ms ... 5 seg (puede extenderse usando la entrada CVT)
• Rango de tiempo de Decay/Release: ~ 1ms ... 15 seg (puede extenderse usando la entrada CVT)
