Doepfer A-130-2 Micro VCA

El módulo **A-130-2** está compuesto por dos amplificadores controlados por voltaje (VCA) idénticos. Cada **VCA** posee un control de ganancia manual (también llamado ganancia inicial o Initial Gain) y una entrada de voltaje de control (CV) con atenuador (attenuator). El carácter de la curva de control se puede conmutar entre lineal (linear) o exponencial (exponential).

Todas las entradas y salidas están acopladas por corriente continua (DC coupled). En consecuencia, los **VCAs** pueden utilizarse para procesar tanto audio como voltajes de control (por ejemplo, para el control por voltaje del nivel de un **LFO** o señales de envolvente). La entrada de señal no dispone de atenuador, pero es capaz de procesar señales de hasta **16Vpp** (es decir, de -8V a +8V) sin distorsión. Para el procesamiento de niveles superiores, se recomienda el uso de un atenuador externo (como el **A-183-1**).

El rango de amplificación es de 0 a 1. Incluso con un voltaje de control externo más alto, la amplificación se mantiene en 1 (una suerte de recorte de amplificación o clipping en 1).

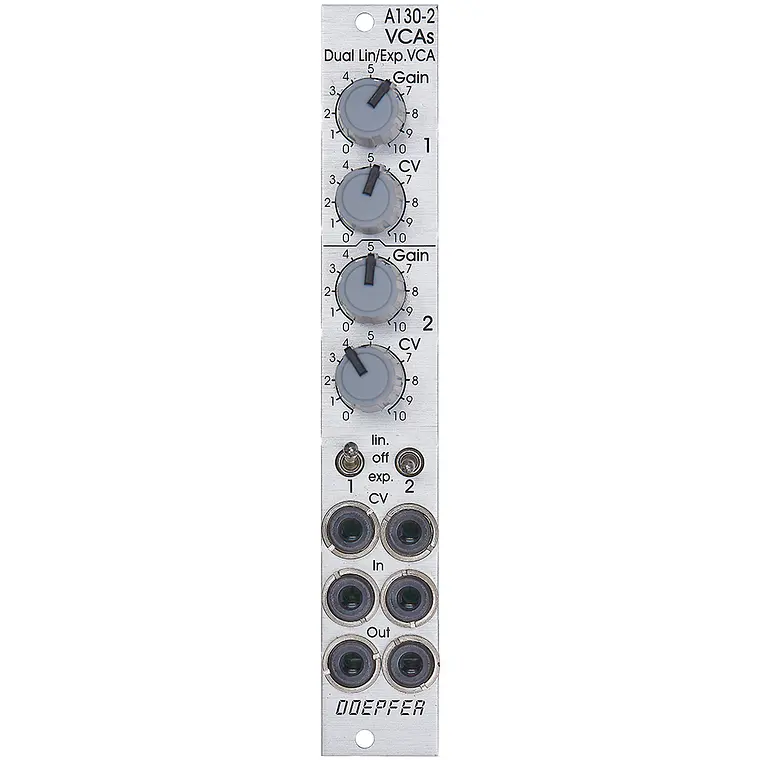

Controles (para cada una de las dos unidades):

• Gain: Control de ganancia manual (Initial Gain) en el rango de 0 a 1.
• CV: Atenuador para la entrada de voltaje de control (CV input).
• Lin/Exp: Conmuta la característica del **VCA** a lineal o exponencial; en la posición central, el **VCA** se apaga (función de silencio o mute).

Entradas y salidas (para cada una de las dos unidades):

• CV: Entrada de voltaje de control. Se requiere un mínimo de **+5V** para alcanzar la amplificación máxima (1) con el control **CV** totalmente a la derecha (CW) y el control **Gain** totalmente a la izquierda (CCW).
• In: Entrada de señal, soporta un máximo de **16Vpp** (+8V...-8V) sin distorsión.
• Out: Salida de señal.

El **A-130-2** es la versión delgada (slim version) del módulo **A-132-3** y ofrece esencialmente las mismas funciones. Sin embargo, las distancias entre los controles son menores y se utilizan perillas engomadas de tamaño reducido. A cambio, el panel frontal tiene solo **4 HP**, lo que representa la mitad del ancho del **A-132-3**. El módulo está diseñado principalmente para aplicaciones donde el espacio disponible es limitado.
