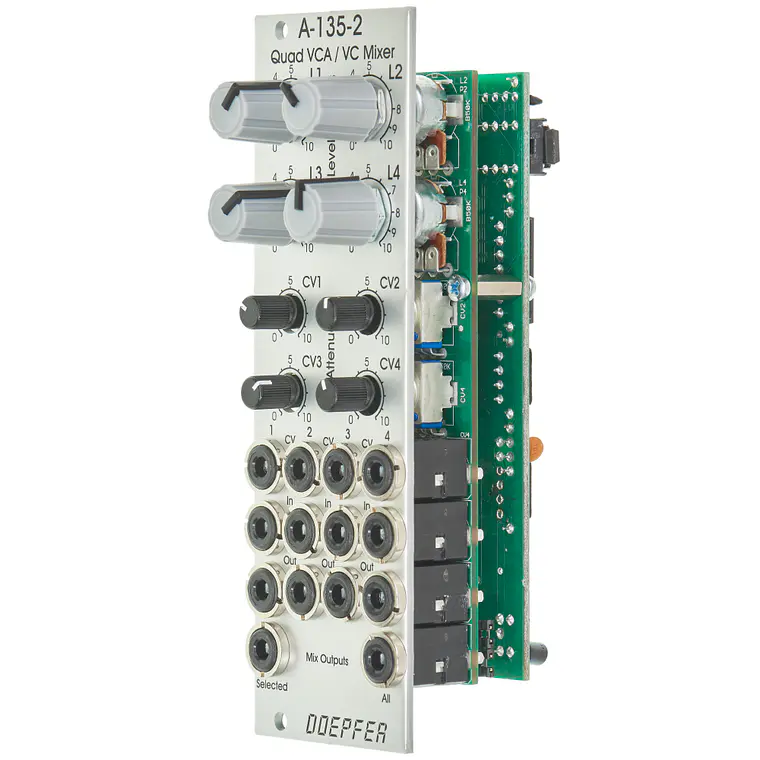

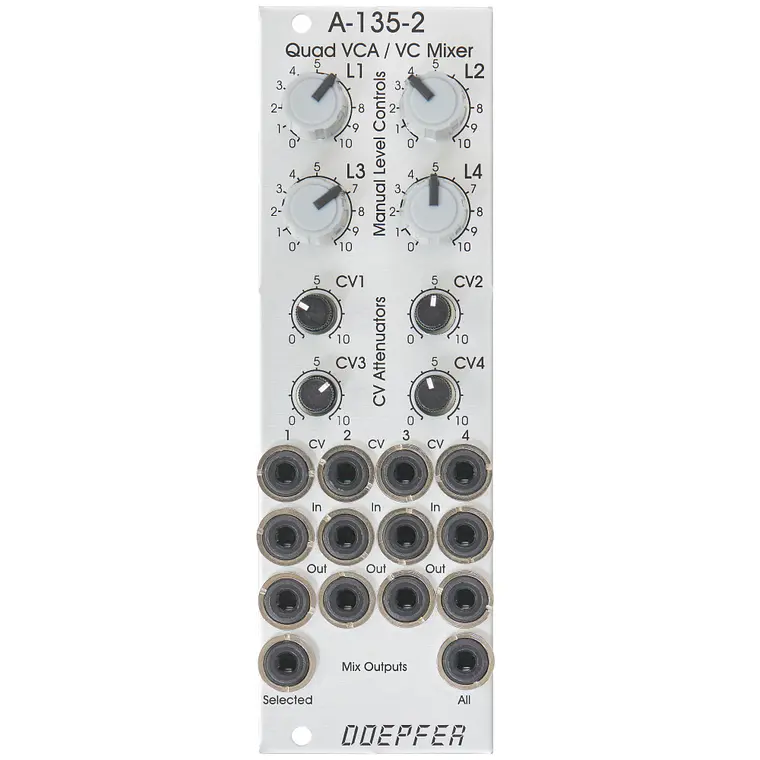

Doepfer A-135-2 Voltage Controlled Mixer

El módulo A-135-2 es una versión en miniatura del A-135-1. Consiste en cuatro (VCAs) de voltaje controlado (VCA - Voltage Controlled Amplifiers) lineales con función de mezcla. El nivel de entrada se ajusta con el atenuador (attenuator). El control de volumen de cada señal de entrada puede controlarse manualmente con el potenciómetro de ganancia (gain potentiometer) y a través de un voltaje de control (CV - Control Voltage) en la entrada CV, y puede tomarse en la salida individual, al igual que con un VCA normal.

Además, el A-135-2 mezcla las cuatro señales en una de las salidas de suma con una ganancia máxima de 0.6 para evitar la saturación (clipping). En la salida Selected, aparece la señal de suma de todos los VCAs, si no hay ningún cable de conexión (patch cable) enchufado en el conector Out del VCA respectivo. Los VCAs con un cable de conexión enchufado en el conector Out se eliminan de la suma. La salida All siempre mezcla los cuatro canales.

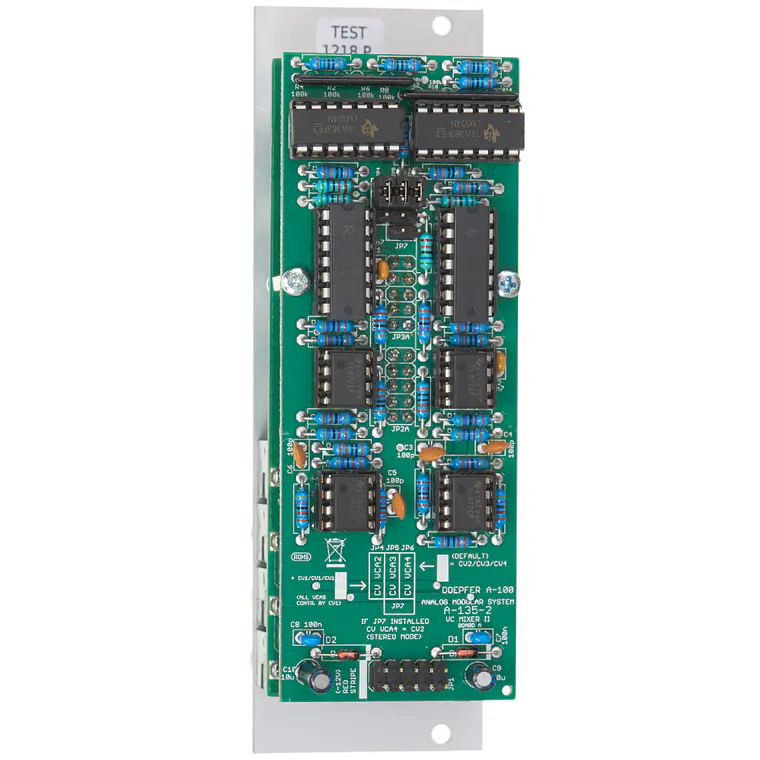

Gracias a los puentes internos (internal jumpers), las cuatro entradas de señal se pueden normalizar entre sí. Así, una señal puede distribuirse a 4 canales diferentes mediante control de voltaje (por ejemplo, para la distribución cuadrifónica de señales de audio).
