Doepfer A-130-8 Octal Linear VCA Vintage

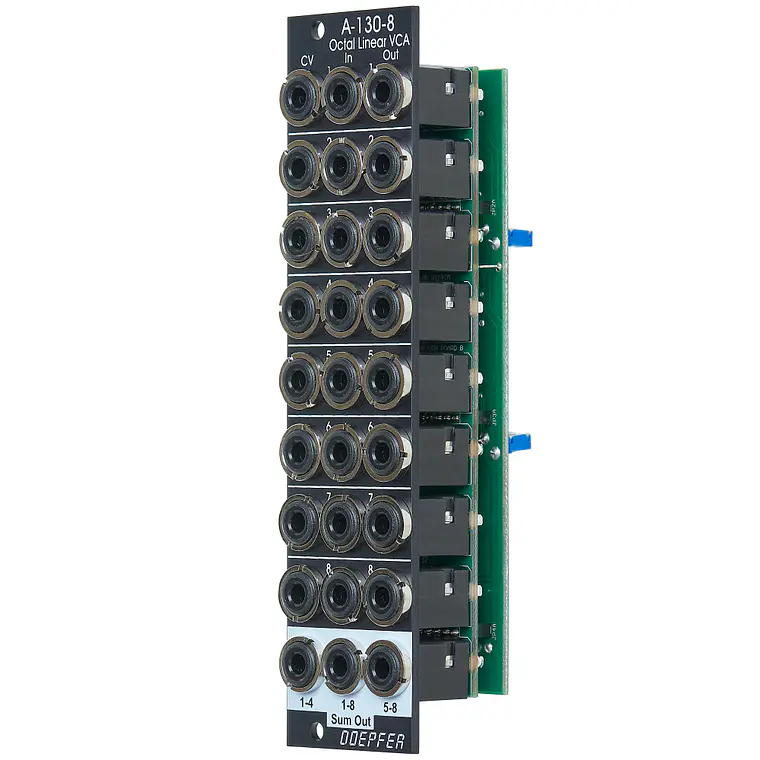

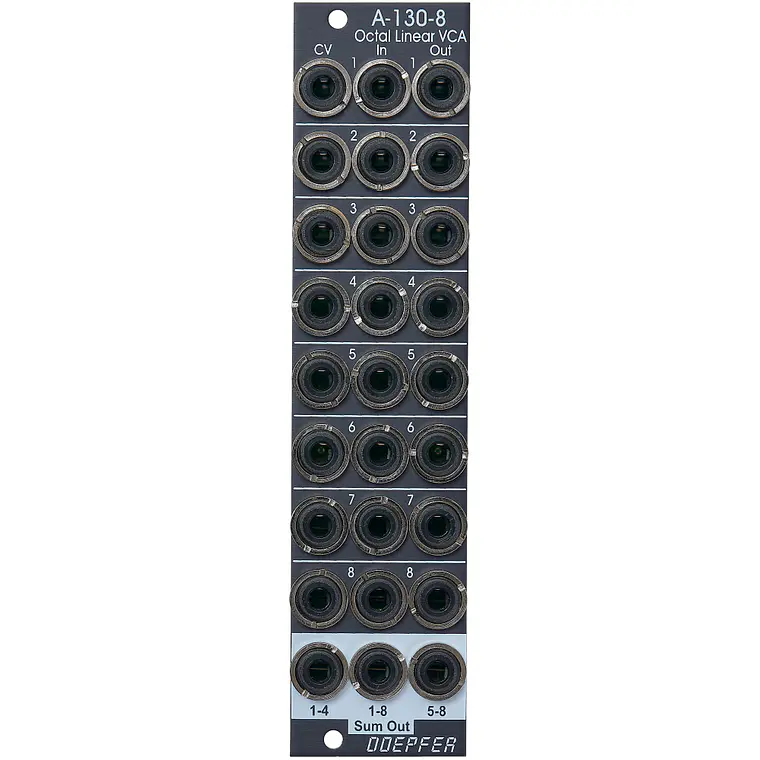

El Módulo A-130-8 contiene ocho amplificadores lineales controlados por voltaje (VCAs). Cada VCA presenta una entrada de voltaje de control (CV), una entrada de señal (In) y una salida de señal (Out).

Además, se incluyen tres mezcladores: el conector etiquetado como "1-4" emite la suma de los VCAs 1-4, el conector etiquetado como "5-8" emite la suma de los VCAs 5-8, y el conector etiquetado como "1-8" emite la suma de los ocho VCAs.

Las entradas de señal son capaces de procesar niveles de hasta aproximadamente 20Vpp sin saturación (clipping) (20Vpp = 20V pico a pico o alrededor de -10V...+10V). Cada entrada CV está equipada con un potenciómetro de ajuste (trimming potentiometer) que se utiliza para ajustar la sensibilidad de la entrada CV en cuestión. De fábrica, el módulo está ajustado para el rango de voltaje de control (CV range) de 0...+5V, pero el usuario puede reajustarlo para otros rangos de voltaje de control (por ejemplo, 0...+10V).

El rango de amplificación (amplification range) para cada VCA individual es de 0...1. Las señales de las salidas de suma (sum outputs) tienen una amplificación más baja para evitar la distorsión.

Los VCAs y los mezcladores están completamente acoplados a CC (DC coupled), lo que significa que el módulo se puede utilizar para el procesamiento tanto de señales de audio (audio) como de voltaje de control (control voltage signals). Las entradas de voltaje de control y de señal se pueden normalizar (normalled) mediante pequeños puntos de soldadura (solder pads) (por ejemplo, 1 > 2 > 3 > 4 y así sucesivamente, o 1 > 5, 2 > 6, 3 > 7, 4 > 8 para la aplicación estéreo mencionada a continuación).

Aplicaciones típicas:

• Cualquier tipo de aplicación VCA (por ejemplo, atenuación controlada por voltaje - voltage controlled attenuation - de señales de audio o de voltaje de control).
• Dos mezcladores controlados por voltaje (voltage controlled mixers) con cuatro canales cada uno.
• Mezclador estéreo controlado por voltaje con cuatro canales cada uno; para esto, las entradas de voltaje de control deben ser parcheadas (patched) o normalizadas internamente de la siguiente manera: CV1=CV5 / CV 2=CV6 / CV3=CV7 / CV4=CV8.
• Mezclador controlado por voltaje con ocho canales.
• Complemento (add-on) para el módulo Joystick planificado A-174-4.Modulando.cl síntesis modular eurorack para todo Chile.
