Doepfer A-130-8 Octal Linear VCA

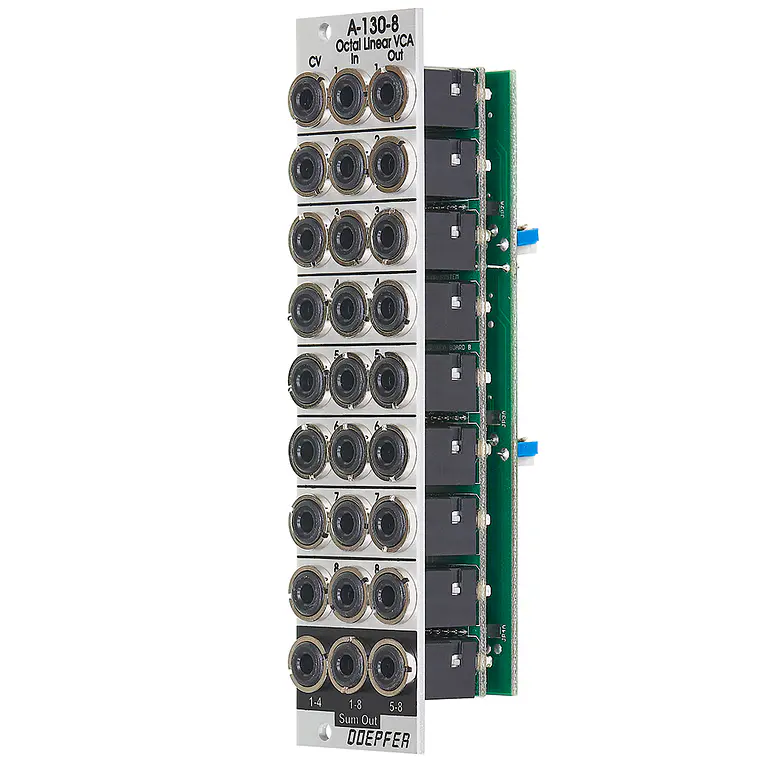

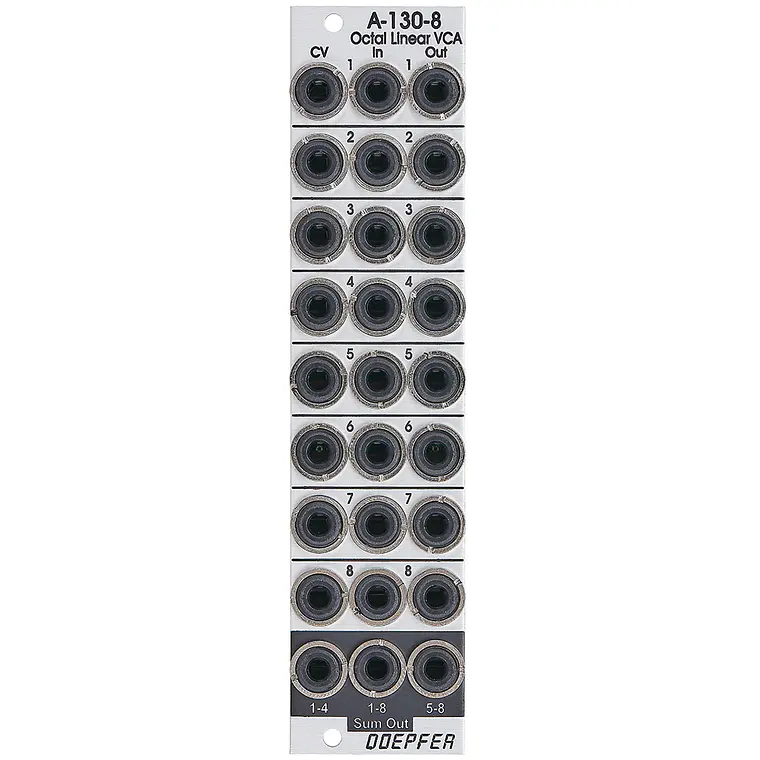

El módulo A-130-8 contiene ocho amplificadores lineales controlados por voltaje (VCAs - Voltage Controlled Amplifiers). Cada VCA cuenta con una entrada de voltaje de control (CV), una entrada de señal (In) y una salida de señal (Out). Además, se incluyen tres mezcladores: el conector etiquetado como "1-4" emite la suma de los VCAs 1-4, el conector etiquetado como "5-8" emite la suma de los VCAs 5-8, y el conector etiquetado como "1-8" emite la suma de los ocho VCAs.

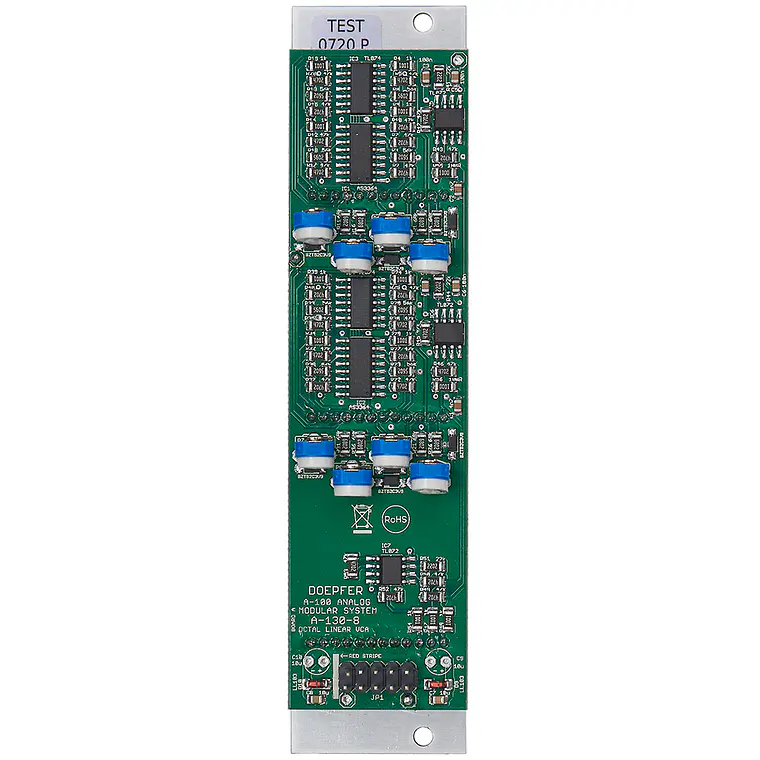

Las entradas de señal son capaces de procesar niveles de hasta aproximadamente 20Vpp sin distorsión (clipping) (20Vpp = 20V pico a pico, o alrededor de -10V...+10V). Cada entrada CV está equipada con un potenciómetro de ajuste (trimming potentiometer) que se utiliza para regular la sensibilidad de la entrada CV en cuestión. De fábrica, el módulo está ajustado para el rango de voltaje de control de 0...+5V, pero el usuario puede reajustarlo para otros rangos (por ejemplo, 0...+10V).

El rango de amplificación para cada VCA individual es de 0...1. Las señales de las salidas de suma tienen una amplificación más baja para evitar la distorsión.

Los VCAs y mezcladores están completamente acoplados en corriente continua (DC coupled), lo que significa que el módulo puede utilizarse para el procesamiento de señales tanto de audio como de voltaje de control. Las entradas de voltaje de control y de señal se pueden normalizar mediante pequeñas almohadillas de soldadura (solder pads) (por ejemplo, 1 > 2 > 3 > 4, etc., o 1 > 5, 2 > 6, 3 > 7, 4 > 8 para la aplicación estéreo mencionada a continuación).

Aplicaciones típicas: * Cualquier tipo de aplicación de VCA (por ejemplo, atenuación controlada por voltaje de señales de audio o de voltaje de control). * Dos mezcladores controlados por voltaje con cuatro canales cada uno. * Mezclador estéreo controlado por voltaje con cuatro canales cada uno; para esto, las entradas de voltaje de control deben estar conectadas (patched) o normalizadas internamente de forma correspondiente: CV1=CV5 / CV 2=CV6 / CV3=CV7 / CV4=CV8. * Mezclador controlado por voltaje con ocho canales. * Módulo adicional (add-on) para el módulo Joystick A-174-4 planificado.Modulando.cl sintesis modular eurorack para todo Chile.
