Doepfer A-135-4A/B VC Performance Mixer
Ficha Técnica
Descripción
La serie A-135-4 contiene varios módulos que se utilizan para construir un mezclador de rendimiento (performance mixer) controlado por voltaje. Los módulos de la serie A-135-4 se pueden combinar con los módulos mezcladores (no controlados por voltaje) A-138o/p.
Módulos A-135-4 en detalle:

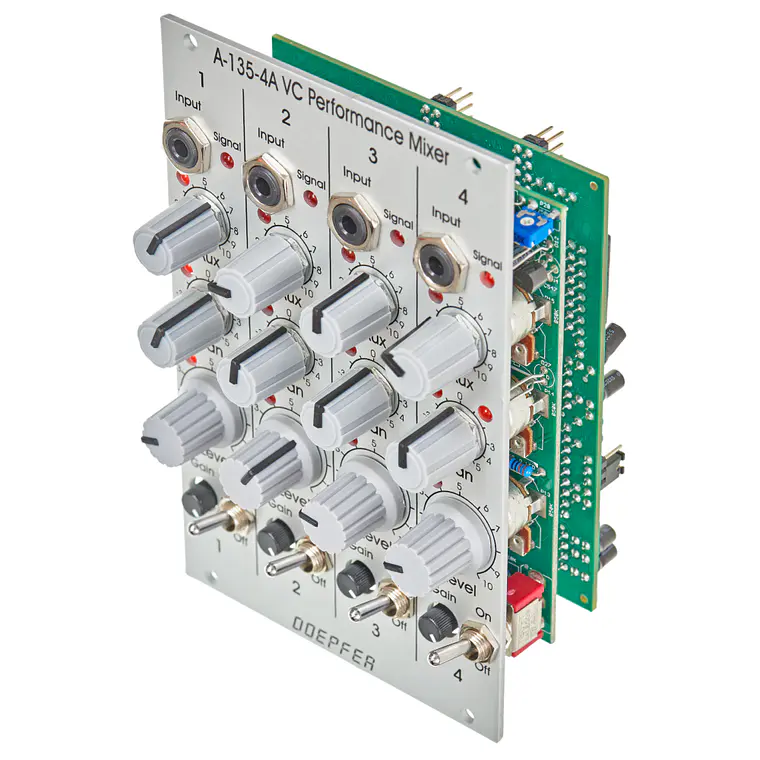

A-135-4A
El A-135-4A es el módulo principal. Es muy similar al módulo A-138p, pero con control de voltaje para todos los parámetros (excepto ganancia o gain). Los paneles frontales de A-135-4A y A-138p también son muy parecidos. La única diferencia son los LED adicionales que se utilizan para mostrar la magnitud de todos los parámetros controlados por voltaje. Esto es necesario porque las posiciones de los controles manuales no corresponden necesariamente al valor del parámetro resultante, ya que este se compone tanto de los controles manuales como de los voltajes de control externos aplicados (a través del A-135-4B). Sin los LED, uno se quedaría a oscuras en cuanto al valor real del parámetro.
El A-135-4A contiene cuatro amplificadores controlados por voltaje (VCA) de alta calidad para cada canal: uno para el nivel principal, dos para panorama izquierda/derecha y uno para auxiliar (aux). Las escalas de control para todos los parámetros son lineales. En total, el módulo incluye 16 VCAs. Se utilizan VCAs lineales de alta gama fabricados por Curtis/USA (CEM3381). Los 16 LED muestran aproximadamente la amplificación del VCA en cuestión.
El módulo A-138o se utiliza como módulo de salida (output module) para el A-135-4A. Los módulos A-135-4A y A-138p se pueden conectar juntos al mismo A-138o para obtener, por ejemplo, cuatro canales totalmente controlados por voltaje (A-135-4A) y cuatro canales controlados manualmente (A-138p).

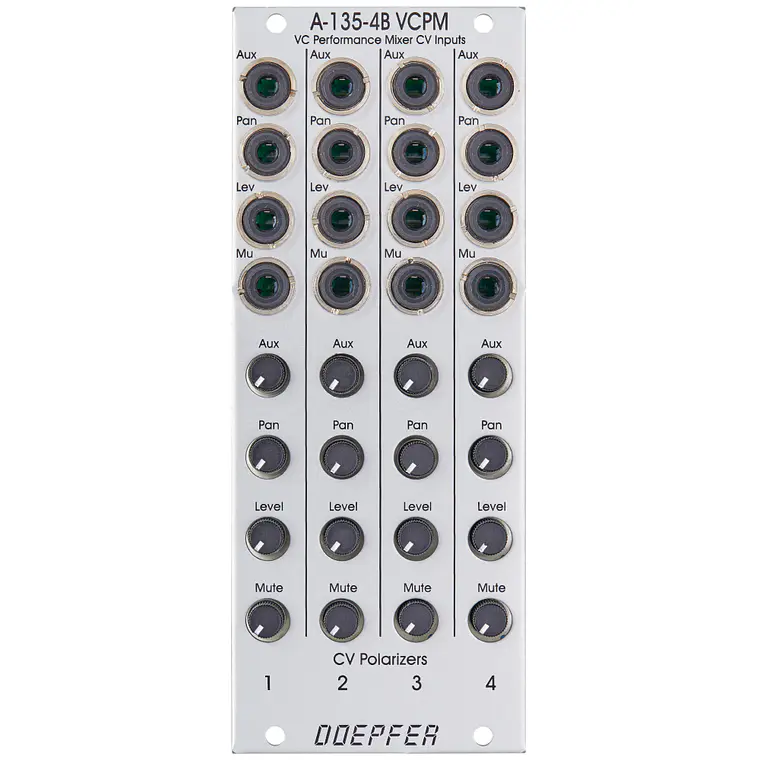

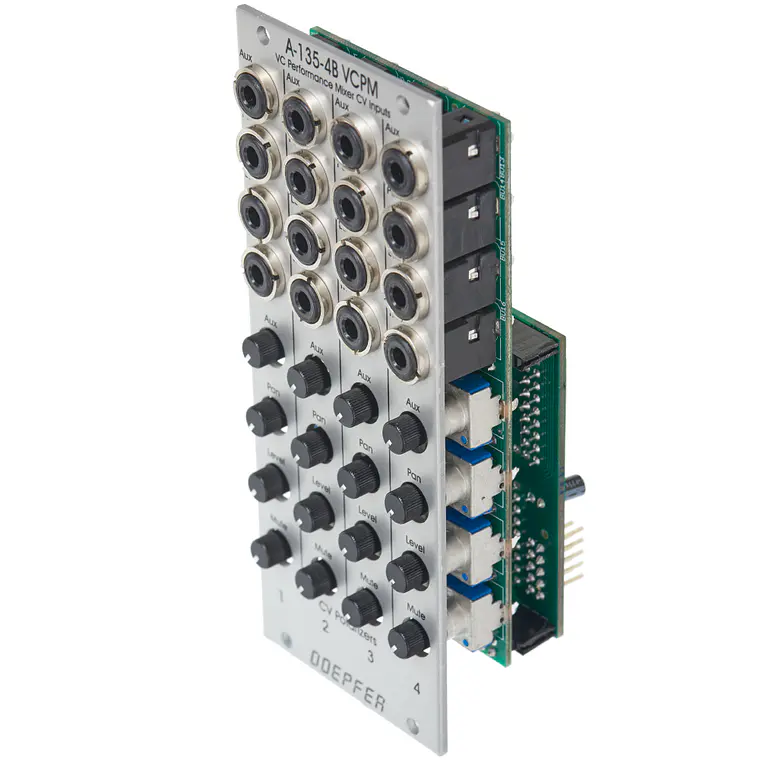

A-135-4B
\El voltaje de control externo se suma al voltaje que es generado por el control manual en el módulo principal A-135-4A. La suma de ambos voltajes se utiliza para controlar el VCA en cuestión y se muestra con el LED correspondiente en el módulo A-135-4A. El diagrama de bloques (block diagram) de un canal de A-135-4A/B se muestra en la imagen de abajo a la izquierda.
La entrada CV de mute funciona, en principio, de la misma manera que la entrada CV de nivel, pero con polaridad inversa y mayor sensibilidad (alrededor de un factor -2). Normalmente, el control polarizador de mute se ajusta completamente en el sentido de las agujas del reloj (CW). Entonces, un voltaje (gate) de ~ +2.5V o más silencia completamente (mutes) el canal en cuestión. Si la función de mute no se utiliza, la entrada CV de mute se puede emplear como una segunda entrada CV para nivel (con el doble de sensibilidad y polaridad invertida en comparación con la entrada CV de nivel normal).
Los módulos A-135-4A y A-135-4B se conectan internamente mediante un cable plano de 20 pines (20 pin ribbon cable). El cable puede ser más largo para que el módulo de entrada CV A-135-4B no necesite montarse junto al módulo principal A-135-4A (por ejemplo, en la fila superior o inferior).
¡Los módulos A-135-4A y A-135-4B solo están disponibles como un combo de módulos porque la operación individual de cada módulo no tiene sentido!
