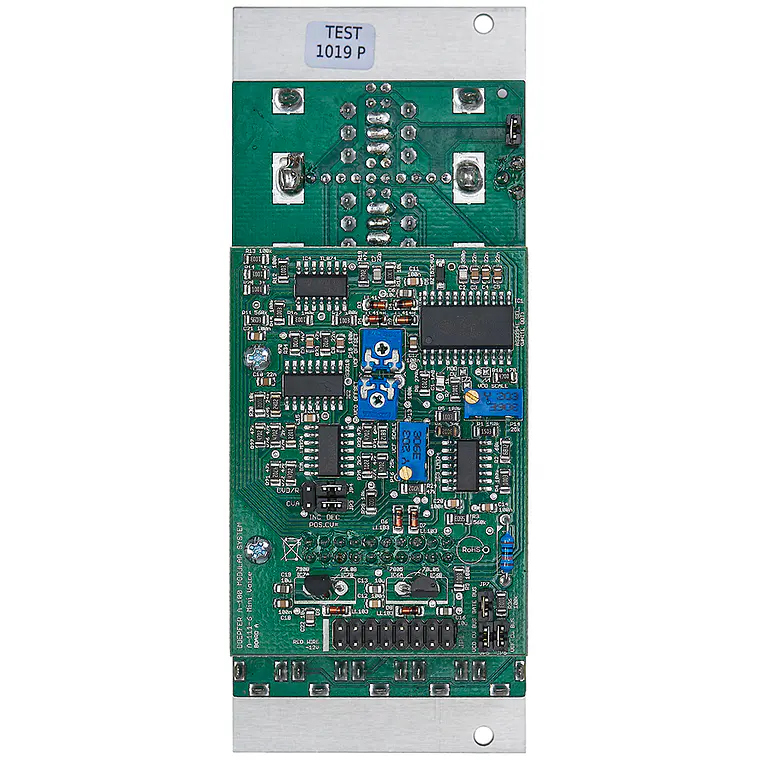

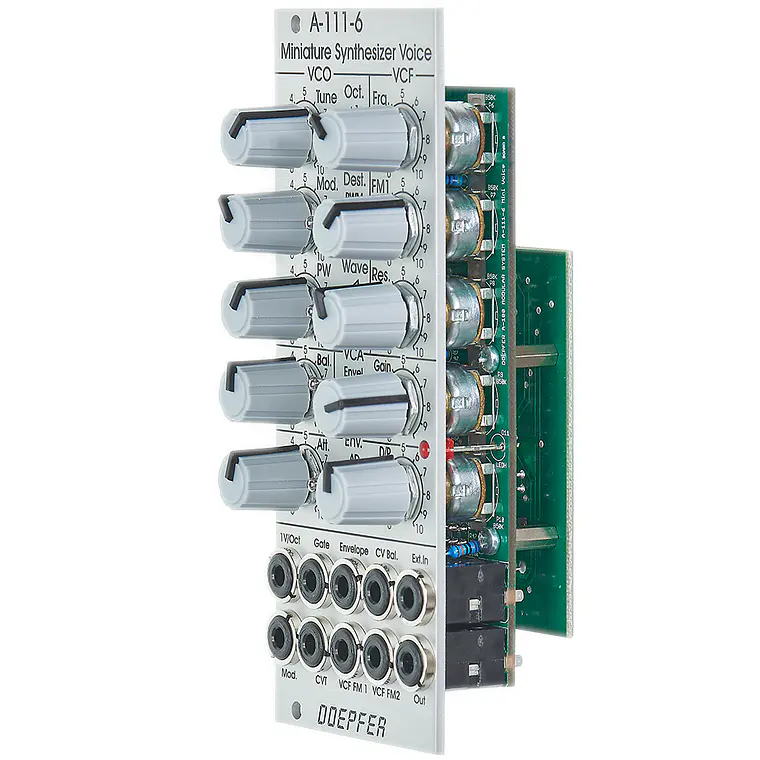

Doepfer A-111-6 Miniature Synth

Módulo de voz de sintetizador (synthesizer) miniatura completo.

* VCO

• VCO de núcleo triangular (triangle core)
• Control de afinación (tune control) manual e interruptor de octava (octave switch)
• Entrada de modulación (modulation input) para frecuencia (FM) o modulación de ancho de pulso (PM - pulsewidth modulation)
• Control de ancho de pulso (pulsewidth control) manual
• Interruptor de forma de onda (waveform switch) (diente de sierra / apagado / triángulo)
• Entrada de 1V/oct

* Unidad Balance: dos VCA (Voltage Controlled Amplifier) que funcionan de forma inversa controlados por un control manual y entrada CV (Control Voltage), el VCA1 está conectado a la salida del VCO, el VCA2 al socket Ext.In. que está normalizado a la señal sub-octava (sub-octave signal) interna (f/2)

* VCF

• Paso bajo (low pass) de 24 dB, 10Hz ... 20kHz
• Control de frecuencia manual
• Dos entradas de modulación de frecuencia, FM1 (con atenuador - attenuator) está normalizado a la señal Envelope interna, FM2 sin atenuador (cerca de 1V/oct, por ejemplo, para seguimiento VCF o VCO de onda sinusoidal - sine wave VCO)
• Resonancia manual (hasta auto-oscilación - self oscillation = VCO de onda sinusoidal - sine wave VCO)

* VCA

• Ganancia inicial (initial gain) (para abrir el VCA sin envolvente)
• Controlado por envolvente (envelope) interna o señal de puerta (gate signal)

* Envelope

• Modo AR/ADSR/AD seleccionable a través de interruptor (switch)
• Controles manuales para Attack y Decay/Release
• Sustain se fija al 50% en modo ADSR y D=R
• Entrada CV (Control Voltage) para control de tiempo, mediante dos puentes (jumpers) internos se puede seleccionar qué parámetros de tiempo son controlados por la entrada CVT (por ejemplo, solo A o solo D/R o A/D/R) y en qué dirección (es decir, si un CVT creciente acorta o alarga el parámetro de tiempo en cuestión)
• Pantalla LED de envolvente (Envelope LED display)
• Rango de tiempo de Attack: ~ 1ms ... 5 seg (se puede extender usando la entrada CVT)
• Rango de tiempo de Decay/Release: ~ 1ms ... 15 seg (se puede extender usando la entrada CVT)
