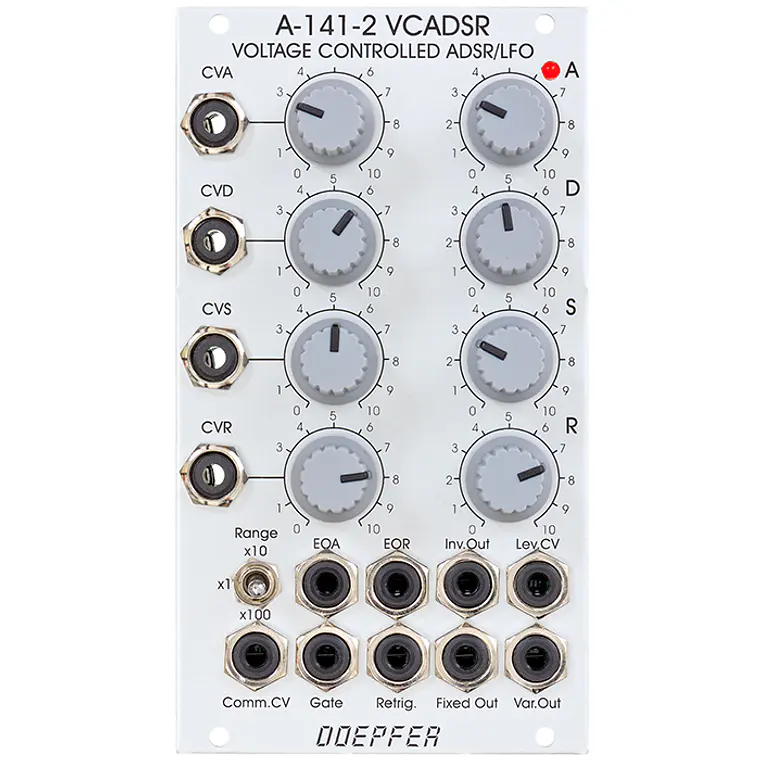

Doepfer A-141-2 VCADSR / VCLFO

El módulo A-141-2 es el sucesor del obsoleto módulo anterior VCADSR A-141. En comparación con el A-141, se han añadido muchas mejoras y expansiones: entrada de voltaje de control (control voltage) común para todos los parámetros de tiempo (A/D/R), interruptor de rango para tres rangos de tiempo diferentes, salida ADSR invertida, salida adicional con nivel controlado por voltaje (es decir, VCA de salida (output VCA) incorporado), salidas digitales para Fin de Ataque (End of Attack - EOA) y Fin de Liberación (End of Release - EOR). El EOR es necesario, por ejemplo, para el modo VCLFO.

El módulo A-141-2 (VCADSR) es la versión controlada por voltaje de un generador de envolvente (envelope generator) tipo ADSR, un poco como la versión controlada por voltaje del A-140. Siempre que se detecta una señal de puerta (gate signal) en la entrada de puerta del VCADSR, se dispara una secuencia de voltajes ajustable: la envolvente.

Luego, puede utilizar estas envolventes para modular un VCO, VCF o VCA, o para controlar cualquier otro parámetro controlado por voltaje de un módulo A-100, por ejemplo, Phasing A-125, Frequency-Shifting A-126, BBD-Delay A-188-1/A-188-2 o Waveshaping A-116/A-137. La forma de la envolvente se rige por cuatro parámetros: Ataque (Attack), Decaimiento (Decay), Sostenido (Sustain) y Liberación (Release). En el A-141, estos parámetros se pueden controlar manualmente o mediante control de voltaje, a través de las entradas CV (cada una con un atenuador).

El VCADSR A-141 también tiene una función de re-disparo (retrigger facility): mientras la puerta está abierta, un pulso de disparo (trigger pulse) recibido en el zócalo de re-disparo reiniciará la envolvente desde el comienzo de su fase de ataque. El rango de tiempo para A, D y R es de aproximadamente 3 ms ... 20 s. El módulo se puede modificar bajo pedido (cambiando un condensador) para otro rango de tiempo, por ejemplo, 300us... 2s.
