Doepfer A-141-2V Vintage Edition
Ficha Técnica
Descripción

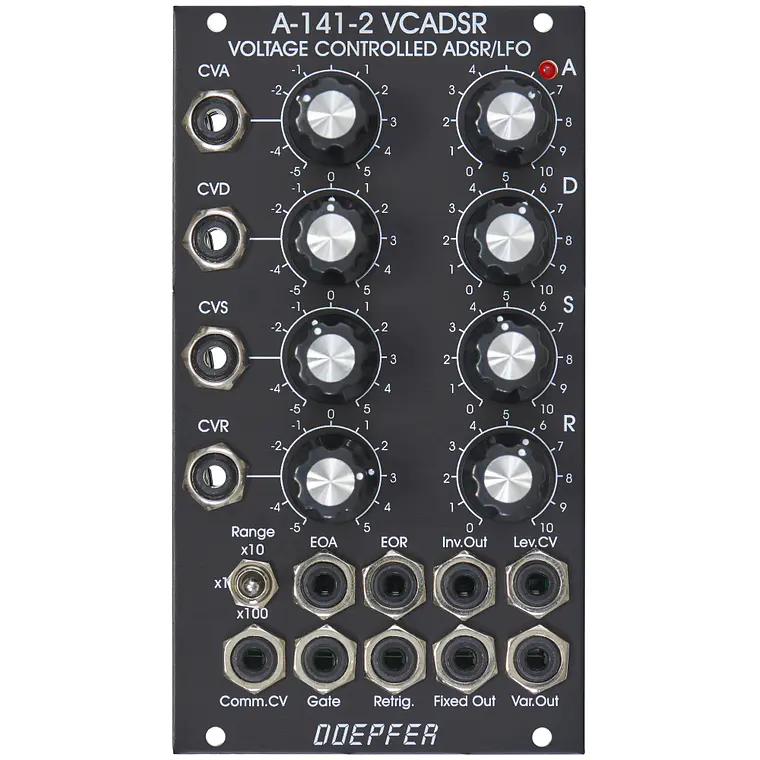

El módulo A-141-2 es el sucesor del obsoleto módulo VCADSR A-141. En comparación con el A-141, se han añadido muchas mejoras y expansiones: * Entrada de tensión de control común (control voltage input) para todos los parámetros de tiempo (Attack/Decay/Release). * Selector de rango para tres rangos de tiempo diferentes. * Salida ADSR invertida. * Salida adicional con nivel controlado por tensión (voltage controlled level) (es decir, VCA de salida incorporado). * Salidas digitales para Fin de Ataque (End of Attack - EOA) y Fin de Liberación (End of Release - EOR). La EOR es necesaria, por ejemplo, para el modo VCLFO.
El módulo A-141-2 (VCADSR) es la versión controlada por tensión (voltage controlled version) de un generador de envolvente (envelope generator) tipo ADSR, similar a la versión controlada por tensión del A-140. Cada vez que se detecta una señal de puerta (gate signal) en la entrada de puerta del VCADSR, se activa una secuencia ajustable de tensiones: la envolvente.
Luego puedes usar estas envolventes para modular un VCO, VCF o VCA, o para controlar cualquier otro parámetro controlado por tensión de un módulo A-100, por ejemplo, Phasing A-125, Frequency-Shifting A-126, BBD-Delay A-188-1/A-188-2 o Waveshaping A-116/A-137.
La forma de la envolvente está regida por cuatro parámetros: Attack (Ataque), Decay (Decaimiento), Sustain (Sostenimiento) y Release (Liberación). En el A-141, estos parámetros pueden controlarse manualmente o mediante control de tensión (voltage control), a través de las entradas CV dedicadas (cada una con un atenuador).
El A-141 VCADSR también tiene una función de re-disparo (retrigger facility): mientras la puerta está abierta (gate is open), un pulso de disparo (trigger pulse) recibido en el zócalo de re-disparo reiniciará la envolvente desde el comienzo de su fase de ataque. El rango de tiempo para A, D y R es de aproximadamente 3 ms ... 20 s. El módulo se puede modificar bajo pedido (cambiando un condensador) para otro rango de tiempo, por ejemplo, 300us... 2s.
