Doepfer A-140 Vintage Edition
Ficha Técnica
Descripción
El Módulo A-140 es un generador de envolvente (envelope generator) y, dado que emite voltajes de control (control voltages), cuenta como uno de los dispositivos de modulación (modulation devices) en un sistema modular. Tan pronto como la entrada de puerta (gate input) recibe suficiente voltaje, el ADSR genera un voltaje variable, que cambia con el tiempo, llamado envolvente (envelope). Este voltaje variable se emite en forma normal (positiva) e invertida, y puede utilizarse, por ejemplo, para la modulación controlada por voltaje (voltage controlled modulation) de un VCO, VCF o VCA, o para procesar las entradas y salidas de otros módulos.
La forma de la envolvente (envelope) se rige por cuatro parámetros: Attack, Decay, Sustain y Release. La envolvente se inicia (se dispara) mediante una señal de puerta (gate signal), ya sea desde el voltaje INT.GATE en el bus del sistema, o, si se introduce una señal en él, desde la toma de entrada de puerta (gate input socket). La envolvente también puede ser re-disparada (re-triggered), es decir, comenzar desde cero nuevamente, cada vez que se detecta una señal de disparo (trigger signal) en la toma de entrada Retrig. cuando la puerta (gate) todavía está abierta.

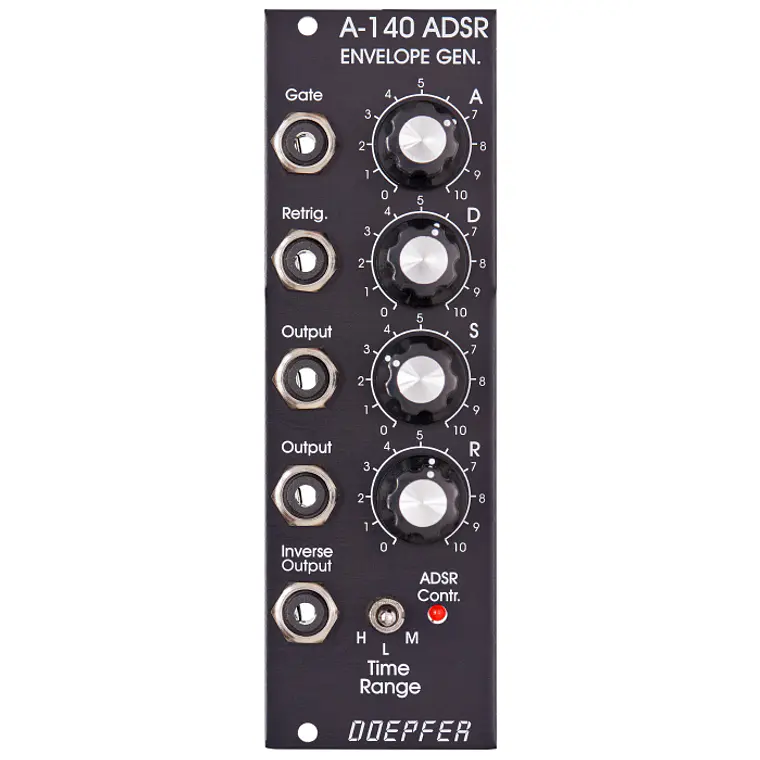

El Módulo A-140 incluye un interruptor de palanca (toggle switch) de tres posiciones para seleccionar uno de los tres rangos de tiempo. La duración de la envolvente (envelope duration) oscila entre unos 50us (microsegundos) y varios minutos.
En combinación con el módulo Comparador A-167, se puede realizar un "ADSR-LFO" de funcionamiento libre (free-running).
