Doepfer A-140 ADSR Envelope Generator
Ficha Técnica
Descripción

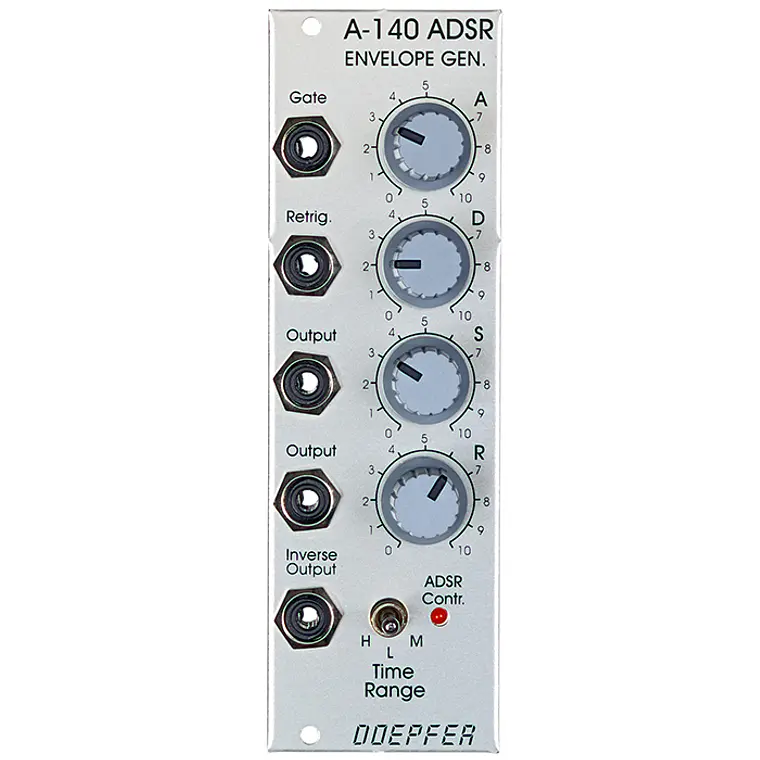

El Module A-140 es un generador de envolvente (envelope generator) y, dado que emite voltajes de control (control voltages), cuenta como uno de los dispositivos de modulación (modulation devices) en un sistema modular. Tan pronto como la entrada de puerta (gate input) recibe suficiente voltaje, el ADSR genera un voltaje variable, que cambia en el tiempo, llamado envolvente (envelope).
Este voltaje variable se emite en forma normal (positiva) e invertida, y puede utilizarse, por ejemplo, para la modulación controlada por voltaje (voltage controlled modulation) de un VCO, VCF, o VCA, o para procesar las entradas y salidas de otros módulos.
La forma de la envolvente se rige por cuatro parámetros: Attack, Decay, Sustain y Release.
La envolvente se inicia (triggered) mediante una señal de puerta (gate signal) ya sea desde el voltaje INT.GATE en el bus del sistema, o, si se le introduce una señal, desde el zócalo de entrada de puerta (gate input socket). La envolvente también puede ser re-disparada (re-triggered), es decir, comenzar de nuevo desde cero, cada vez que se detecta una señal de disparo (trigger signal) en el zócalo de entrada Retrig., cuando la puerta (gate) aún está abierta.
El Module A-140 dispone de un interruptor de palanca (toggle switch) de tres posiciones para seleccionar uno de tres rangos de tiempo. La duración de la envolvente oscila entre aproximadamente 50us (microsegundos) hasta varios minutos. En combinación con el módulo Comparator A-167, se puede realizar un "ADSR-LFO" de funcionamiento libre (free-running).
