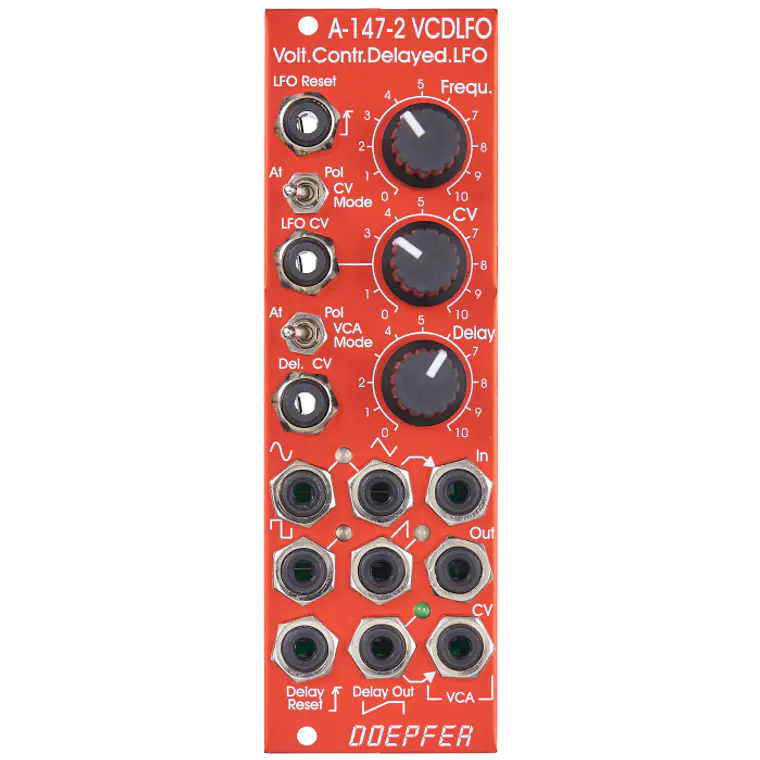

Doepfer A-147-2 Special Edition red

El módulo A-147-2 es el sucesor del VCLFO A-147, pero ofrece muchas más características que su predecesor. El módulo está compuesto por tres subunidades: VC-LFO, VCA y VC-delay.

El oscilador de baja frecuencia controlado por voltaje (VC-LFO) dispone de las formas de onda Triángulo (Triangle), Seno (Sine), Diente de Sierra (Sawtooth) y Rectángulo (Rectangle), e incluye una entrada de Reinicio/Sincronización (Reset/Sync). Las formas de onda Triángulo/Seno y Rectángulo se visualizan mediante LEDs de doble color. El control CV puede conmutarse a atenuador (attenuator) o polarizador (polarizer). El rango de frecuencia (sin CV externo) va desde aproximadamente 0,005 Hz (es decir, alrededor de 3 minutos) hasta 200 Hz. Además, se puede activar un modo de ultra baja frecuencia (ultra-low mode) (hasta 1 hora) mediante un puente interno (internal jumper).

El amplificador controlado por voltaje (VCA) lineal puede conmutarse a VCA "normal" o a polarizador controlado por voltaje (voltage controlled polarizer). En modo polarizador, el VCA también puede funcionar como un modulador en anillo (ring modulator) acoplado a CC (DC coupled). El VCA del A-147-2 dispone de tres conectores (sockets): "In" (entrada de señal), "Out" (salida de señal) y "CV" (entrada de voltaje de control). La salida Triángulo (Triangle Output) del LFO está normalizada a la entrada de señal del VCA mediante el contacto de conmutación del conector "VCA In". Si se desea procesar otra forma de onda LFO (o cualquier otra señal) con el VCA, la señal correspondiente debe conectarse (patched) al conector "VCA In". El VCA también puede utilizarse independientemente del LFO y del Delay CV.

La tercera subunidad del módulo es una envolvente (envelope) simple controlada por voltaje que solo dispone del parámetro "Delay" (o Ataque/Attack). Esta unidad genera un voltaje de aumento lineal. El control manual de Retardo (Delay), sin "Delay CV" externo, varía desde aproximadamente 5 ms hasta 2 minutos. Este rango puede extenderse mediante un voltaje externo aplicado al conector "Delay CV". El voltaje de salida de Retardo (Delay output voltage) oscila entre aproximadamente 0V y +5V. El flanco ascendente (rising edge) de la señal de puerta (gate), reloj (clock) o disparo (trigger) aplicada a los conectores "Delay Reset" restablece el voltaje de salida de Retardo a 0 V. Sin embargo, la subunidad Delay también puede utilizarse independientemente del LFO y del VCA, por ejemplo, como un conformador de ondas (waveshaper) controlado por voltaje o para otras aplicaciones donde se requiera una señal de aumento lineal con pendiente controlada por voltaje (voltage controlled steepness).
