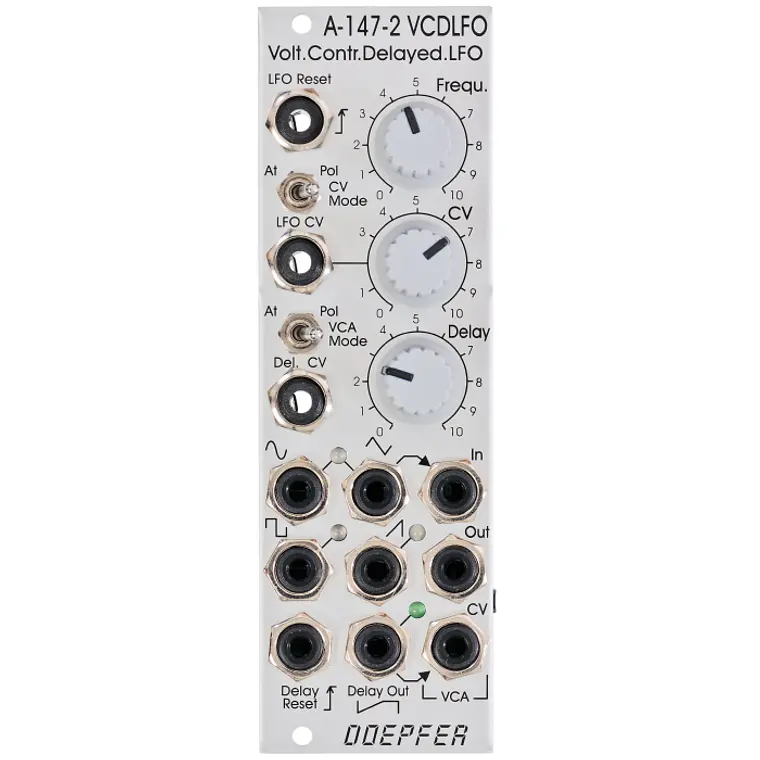

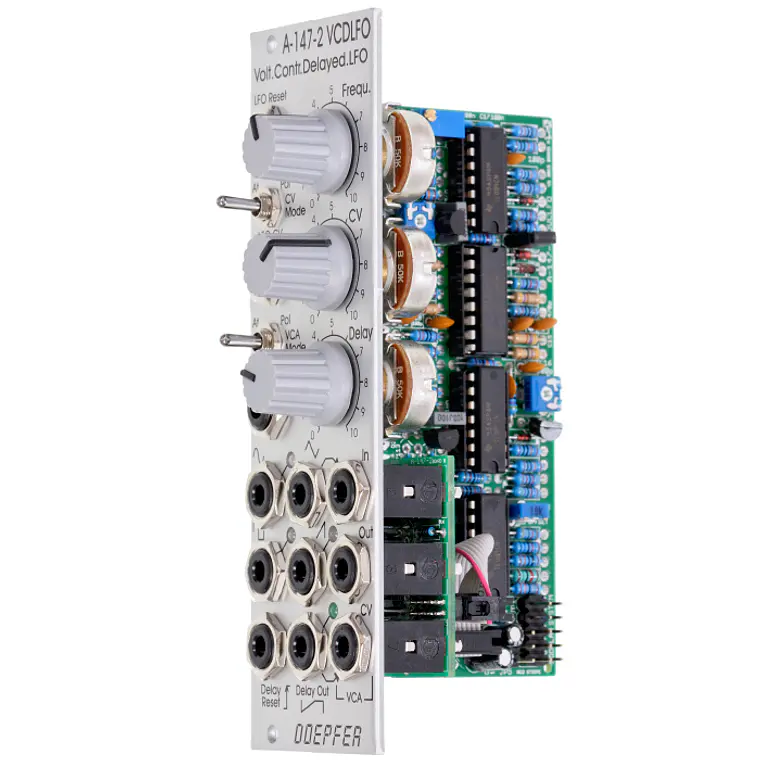

Doepfer A-147-2 VCD-LFO

El módulo A-147-2 es el sucesor del VCLFO A-147, pero ofrece muchas más características que su predecesor.

El módulo está compuesto por tres subunidades: VC-LFO (Oscilador de Baja Frecuencia Controlado por Voltaje), VCA (Amplificador Controlado por Voltaje) y VC-delay (Retardo Controlado por Voltaje).

• El LFO controlado por voltaje tiene disponibles las formas de onda Triangle (Triangular), Sine (Senoidal), Sawtooth (Diente de Sierra) y Rectangle (Rectangular), y cuenta con una entrada Reset/Sync (Reinicio/Sincronización).
• Triangle/Sine y Rectangle se visualizan mediante LEDs de doble color.
• El control CV (Voltaje de Control) puede conmutarse a attenuator (atenuador) o polarizer (polarizador).
• El rango de frecuencia (sin CV externo) es de aproximadamente 0,005 Hz (es decir, alrededor de 3 minutos) a 200 Hz. Además, se puede activar un modo ultrabajo (hasta 1 hora) mediante un jumper interno.

El VCA lineal puede conmutarse a VCA "normal" o a polarizer controlado por voltaje. En modo polarizer, el VCA también puede tratarse como un ring modulator (modulador en anillo) acoplado a CC (Corriente Continua). El VCA del A-147-2 tiene tres conectores disponibles: "In" (entrada de señal), "Out" (salida de señal) y "CV" (entrada de voltaje de control). La salida Triangle del LFO está normalizada a la entrada de señal del VCA mediante el contacto de conmutación del conector "VCA In". Si se desea procesar otra forma de onda del LFO (o cualquier otra señal) por el VCA, la señal correspondiente debe parchearse (conectarse) al conector "VCA In". El VCA también puede usarse independientemente del LFO y del Delay CV.

La tercera subunidad del módulo es una simple envelope (envolvente) controlada por voltaje que solo tiene disponible el parámetro "Delay" (Retardo) (o Attack/Ataque). Esta unidad genera un voltaje de aumento lineal. El control manual de Delay (Retardo) oscila, sin el "Delay CV" externo, desde aproximadamente 5 ms hasta 2 minutos. Mediante un voltaje externo aplicado al conector "Delay CV", este rango puede extenderse. El voltaje de salida de Delay (Retardo) oscila entre aproximadamente 0 V y +5 V. El flanco ascendente de la señal gate (puerta), clock (reloj) o trigger (disparo) aplicada a los conectores "Delay Reset" (Reinicio de Retardo) restablece el voltaje de salida de Delay a 0 V. No obstante, la subunidad Delay también puede utilizarse independientemente del LFO y del VCA, por ejemplo, como un waveshaper (conformador de ondas) controlado por voltaje o para otras aplicaciones en las que se requiera una señal de aumento lineal con pendiente controlada por voltaje.
