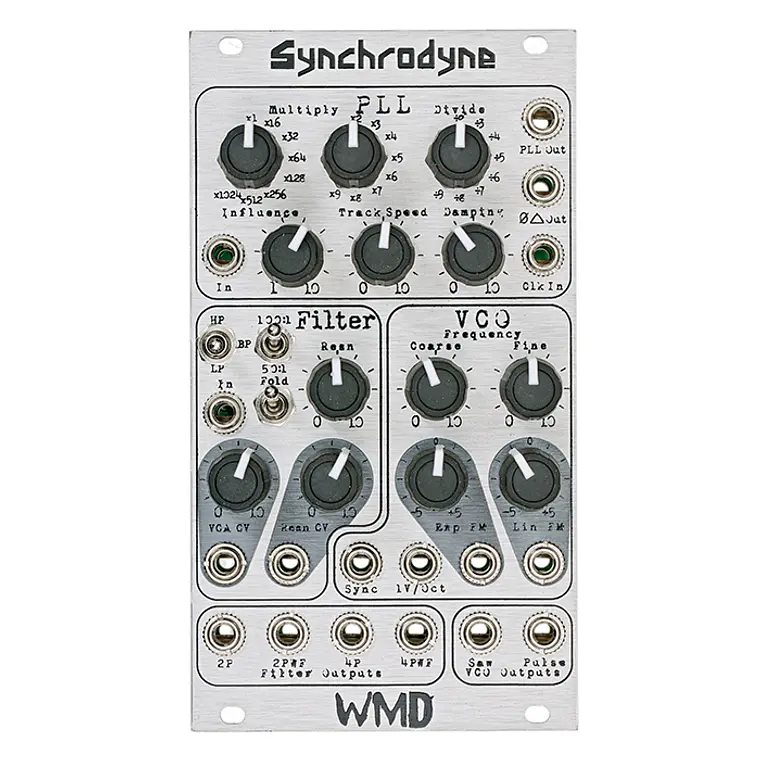

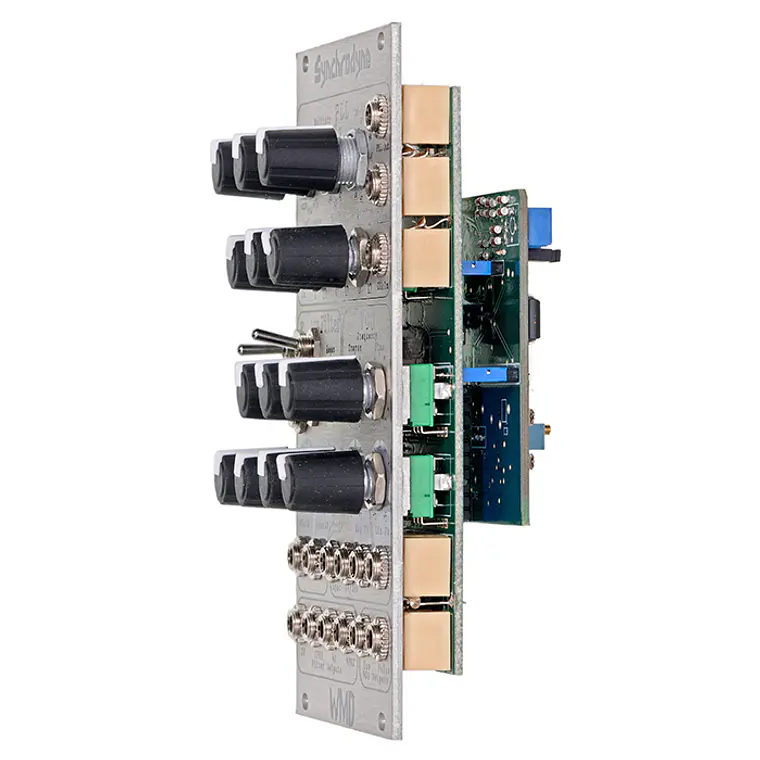

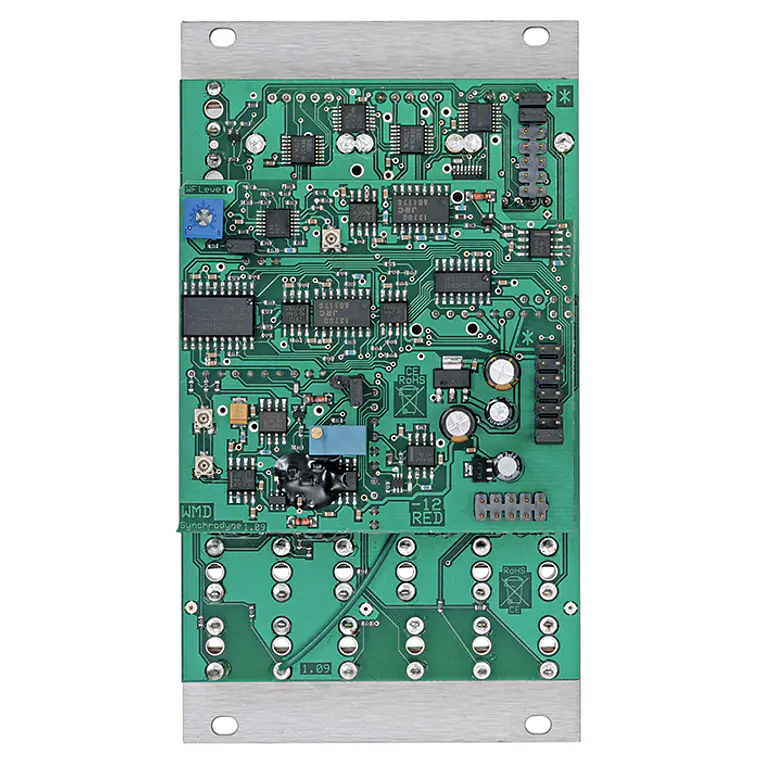

WMD Synchrodyne

Presentamos el WMD Synchrodyne, un módulo eurorack (eurorack module) de varias partes y usos múltiples para la creación y manipulación de audio. El Synchrodyne, que contiene varias piezas de una voz de sintetizador tradicional, es una poderosa adición a cualquier sistema orientado a la síntesis sustractiva (subtractive oriented system). Sin embargo, está diseñado principalmente como una fuente/filtro de sonido experimental, con la intención de superar los límites de la síntesis modular (modular synthesis)...

Características:

• VCA lineal de entrada (Front End Linear VCA)
• Plegador de ondas de cuatro etapas conmutable (Switchable Four Stage WaveFolder)
• VCO Sawcore con compensación de temperatura (TempCo Sawcore VCO)
• FM lineal (AC/DC) y exponencial (Expo - DC)
• Atenuadores bipolares para FM
• Entrada calibrada de 1V/Oct (Calibrated 1V/Oct Input)
• Entrada de sincronización dura (Hard Sync Input)
• Rango de VCO ~0.02Hz - >=400kHz
• Lazo de fase bloqueada (Phase Locked Loop - PLL)
• Multiplicador/Divisor de frecuencia PLL (PLL Frequency Multiplier/Divider)
• Slew y amortiguación variables en el PLL (Variable Slew & Damping in PLL)
• Filtro de condensador conmutado (Switched Capacitor Filter)
• Salida de filtro multimodo (Multimode Filter Output)
• Salidas de -12 y -24 dB/oct
• Auto-oscilación estable a -24dB/oct (Stable Self-Oscillation)
• Control de voltaje de la resonancia del filtro (Voltage Control of Filter Resonance)
• Plegador de ondas de etapa única en las salidas (Single Stage WaveFolder on Outs)
• Expandible

El Synchrodyne está diseñado como una forma de implementar un chip de filtro de condensador conmutado (SCF) sin el uso de un microcontrolador (microcontroller) para ejecutar el reloj (clock). WMD desarrolló un VCO analógico (analog VCO) rápido que puede impulsar el SCF con un amplio rango de control de frecuencia. El problema con esto sería que el VCO se dedicaría solo a operar el filtro. Así que WMD diseñó un multiplicador de frecuencia basado en un circuito integrado de lazo de fase bloqueada (Phase Locked Loop IC - PLL) para tomar el VCO y multiplicar su frecuencia de manera que el VCO pudiera usarse como una fuente de audio, mientras que todavía controla el filtro. El SCF tiene una relación de frecuencia de 50:1 o 100:1 de la frecuencia del reloj a la frecuencia de corte de salida (output cutoff frequency). El PLL permite seleccionar muchas relaciones de frecuencias de entrada a salida, haciendo del VCO una fuente simultánea de audio y control.

El PLL presentó sus propios desafíos. Domar el PLL para que se estabilizara en altas relaciones de multiplicación (high multiplication ratios) requirió que desarrolláramos un circuito de amortiguación (damping circuit). Los controles de amortiguación y velocidad de seguimiento (track speed controls) le dan al PLL su propio sonido, una especie de limitador de slew (slew limiter) y auto-modulación de frecuencia (self-frequency modulation). WMD quería que el Synchrodyne distorsionara bien en la entrada de audio y también que auto-oscilara. Agregaron rectificadores de etapa única (single stage rectifiers) a las salidas de filtro de -12dB y -24dB para un sonido más agresivo. Decidieron desarrollar un VCA y un plegador de ondas (Wavefolder) para la entrada del filtro para expandir aún más la paleta de distorsión y procesamiento del Synchrodyne.
