Doepfer A-143-4 Quad VCLFO/VCO

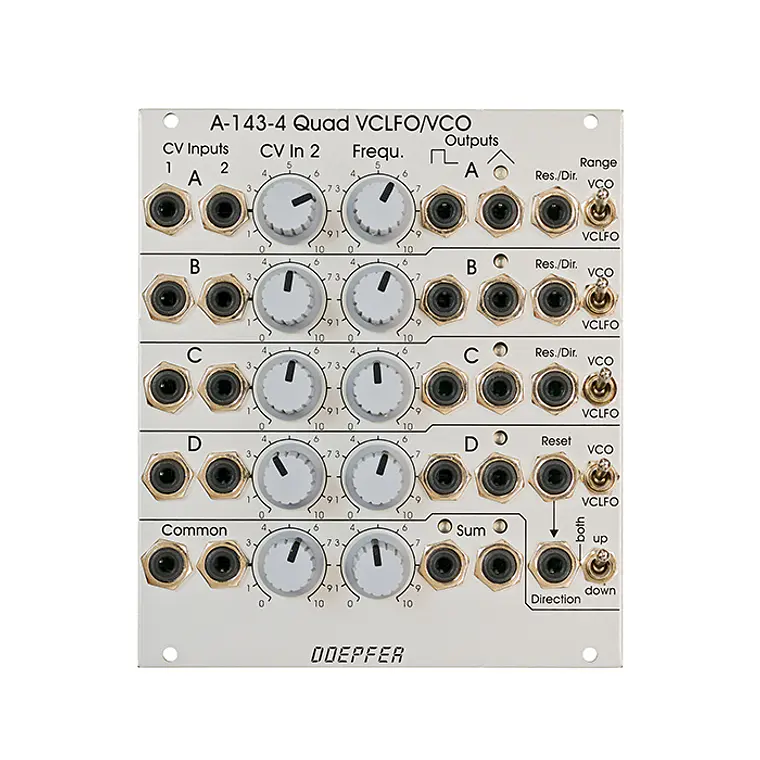

Cuatro LFOs/VCOs (osciladores de baja frecuencia/osciladores controlados por voltaje) controlados por voltaje con salidas de onda triangular y cuadrada en un solo módulo.

Cada unidad tiene un controlador y dos entradas CV (Control Voltage) para el ajuste de frecuencia.

Las formas de onda de salida son triangular y cuadrada.

Además, hay una entrada de reinicio/dirección para las unidades 1-3; la cuarta unidad tiene dos entradas separadas. La dirección especifica el sentido en el que se mueve la onda después del reinicio, ya sea cayendo o subiendo (falling or rising). Si no se conecta ningún cable en el cuarto conector de dirección, reacciona al reinicio normalizado.

El rango de frecuencia se puede conmutar entre frecuencias bajas y altas, por lo que también se pueden alcanzar frecuencias de hasta 15kHz. Por lo tanto, cada unidad también puede utilizarse como un VCO (oscilador controlado por voltaje), incluso si la característica CV no coincide exactamente con 1V/octava.

Los LFOs/VCOs (osciladores de baja frecuencia/osciladores controlados por voltaje) están compensados por temperatura y funcionan de forma estable después de un tiempo de calentamiento de aproximadamente 10 minutos, independientemente de la temperatura exterior.

También hay una sección común para los cuatro LFOs (osciladores de baja frecuencia) simultáneamente: tiene entradas CV y controles para el control de frecuencia simultáneo y salidas cuadradas/triangulares con mezcla de todos los LFOs.

LEDs (diodos emisores de luz) de dos colores indican la fase respectiva del triángulo (naranja = positivo / rojo = negativo).

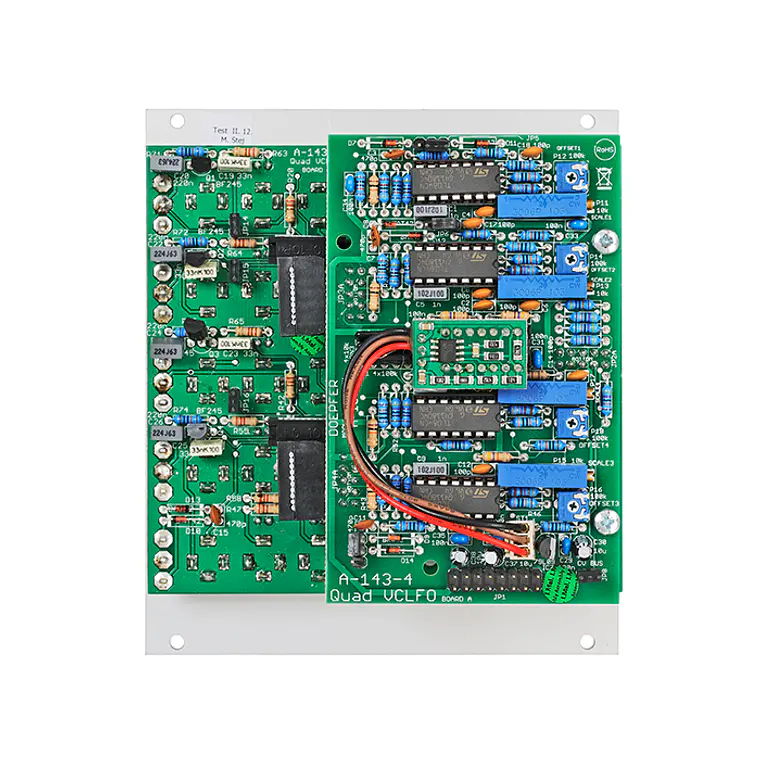

Una gran cantidad de "jumpers" (puentes) traseros establecen rangos de frecuencia adicionales, activan/desactivan el control de frecuencia a través del bus CV interno para cada LFO y establecen el rango de control de los potenciómetros de frecuencia (1 o 5 octavas).Modulando.cl sintesis modular eurorack para todo Chile
