Doepfer A-156 Dual Quantizer

El Módulo A-156 es un Cuantificador (Quantizer) de Voltaje de Control Dual. Un cuantificador convierte un voltaje de control continuo en el rango de 0...+10V en un voltaje de salida escalonado en el mismo rango de voltaje (es decir, solo ocurren ciertos voltajes). Normalmente se utilizan pasos de 1/12 V para obtener pasos de semitono (semitone steps).

El Cuantificador 2 del A-156 permite modos de cuantificación más sofisticados como escala mayor (es decir, solo voltajes correspondientes a la escala mayor), escala menor, acorde mayor, acorde menor, fundamental + quinta y adición de séptima o sexta cuando se seleccionan acordes. Solo aquellos voltajes que cumplen con la regla de selección aparecen en la salida CV (por ejemplo, acorde menor con séptima). La configuración del modo del cuantificador 2 se realiza con 3 interruptores (tipo 1-0-1 con posición central).

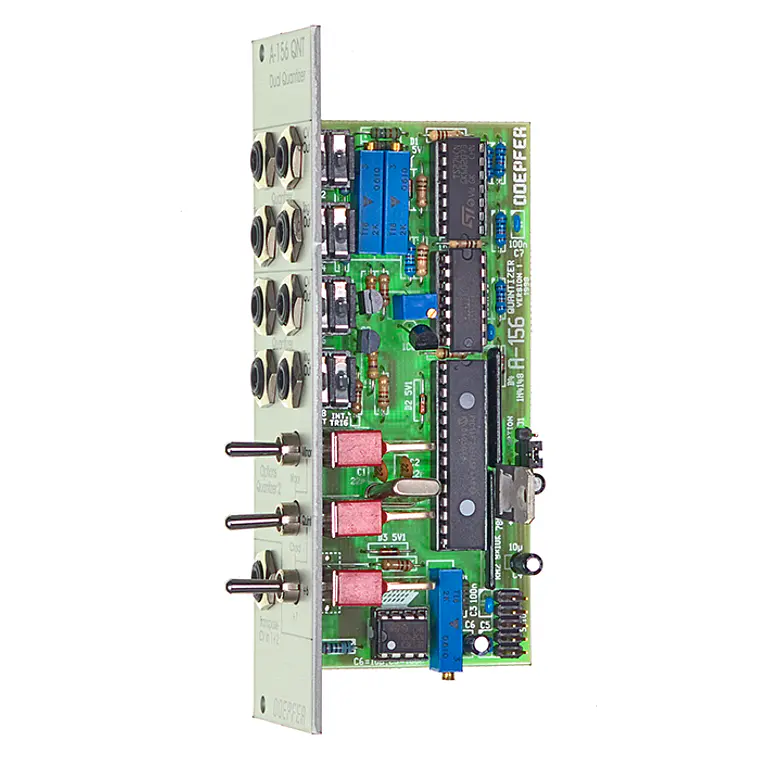

De fábrica, el cuantificador 1 funciona en modo semitono. Sin embargo, hay un puente (jumper) en la placa de circuito impreso que se puede cambiar para que incluso el cuantificador 1 use la misma escala que el cuantificador 2.

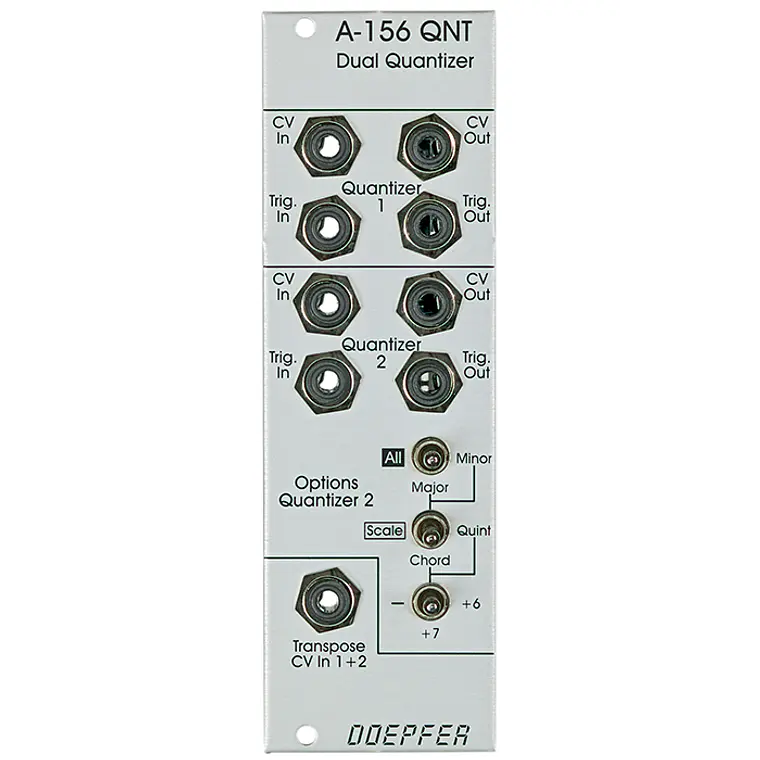

Para cada cuantificador, están disponibles las siguientes entradas/salidas: * Entrada de voltaje de control (CV In): La entrada para el voltaje continuo a cuantificar. * Salida de voltaje de control (CV Out): La salida del voltaje cuantificado. * Entrada de disparo (Trig.In): Si esta toma se deja abierta, el cuantificador funciona permanentemente. Si se aplica un voltaje rectangular, la cuantificación ocurre solo en el flanco ascendente (rising edge) de la señal (por ejemplo, desde un LFO o una interfaz MIDI-to-Sync). De esta manera, la cuantificación se puede sincronizar con otros eventos. * Salida de disparo (Trig.Out): Cada vez que ocurre una cuantificación (es decir, se genera un nuevo voltaje en el CV Out), ocurre un pulso positivo en esta salida. Se puede usar para disparar (trigger) un generador de envolvente (envelope generator) (ADSR) o para disparar otros módulos (conmutador secuencial A-151, divisor/secuenciador de disparo A-160/161, retardo de disparo A-162, ...). Si ninguna de estas funciones se utiliza, la toma se deja abierta.\

Además de todo esto, el A-156 está provisto de una entrada CV de transposición (transpose CV input) común que tiene un efecto aditivo en ambos cuantificadores. Esta entrada se cuantifica en pasos de semitono. Una aplicación típica es la transposición de una secuencia generada por el A-155 mediante un segundo voltaje de control (por ejemplo, proveniente de la interfaz MIDI-CV A-190).
