Doepfer A-143-1 Quad AD-Generator
Ficha Técnica
Descripción

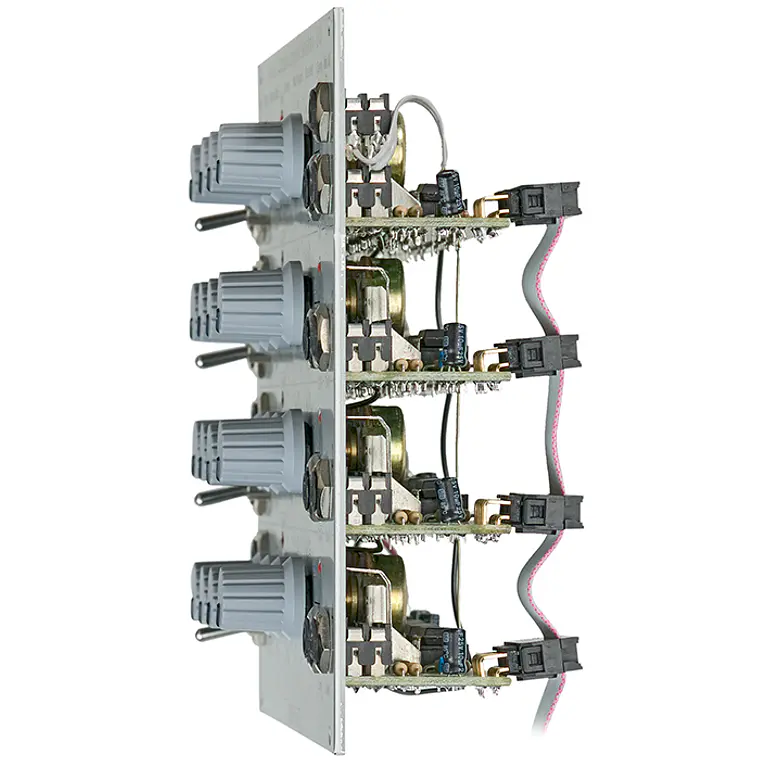

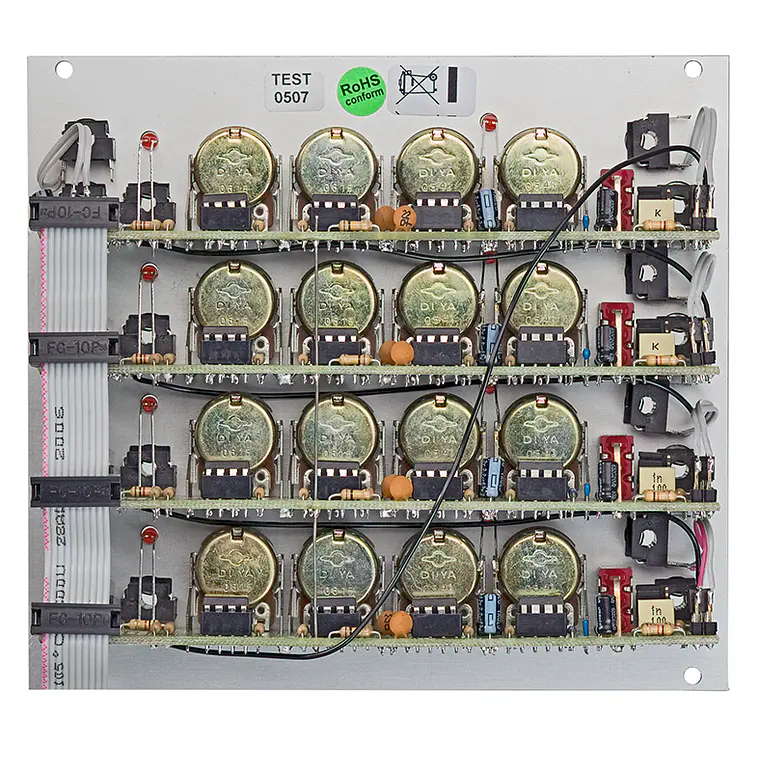

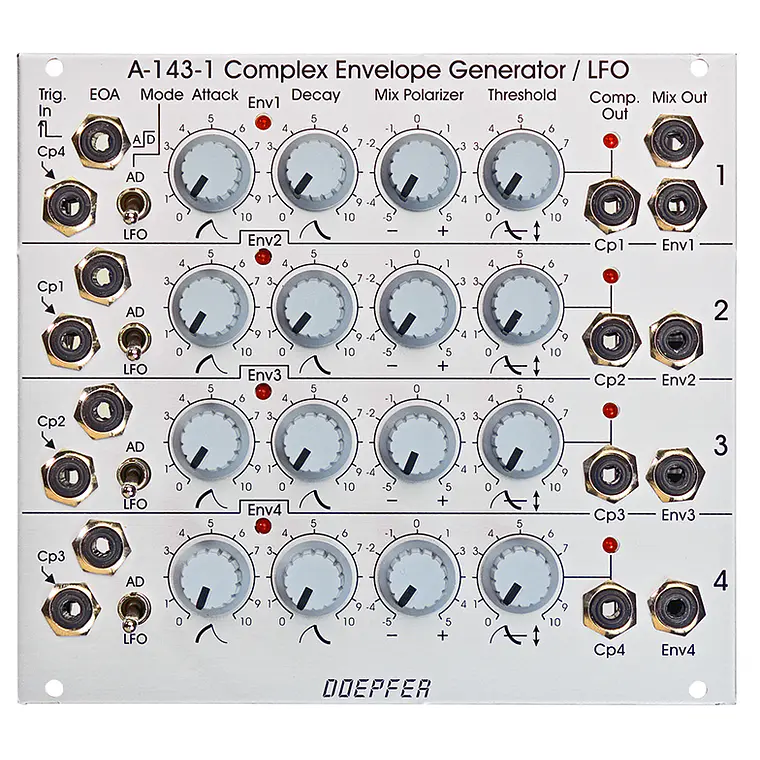

El módulo A-143-1 es un complejo generador de envolvente (envelope generator) que consta de generadores de Ataque/Decaída (Attack/Decay). Para el complejo generador de envolvente, las cuatro unidades están conectadas en cadena (daisy-chained), es decir, la unidad precedente dispara (triggers) la unidad siguiente. Las cuatro unidades pueden utilizarse incluso como cuatro generadores AD separados o como LFOs (Osciladores de Baja Frecuencia) de tipo AD.
El módulo contiene cuatro generadores de envolvente separados de tipo ataque/decaída. Cada unidad puede conmutarse a un modo de funcionamiento libre (modo LFO). El modo LFO difiere en varios puntos de un LFO normal: * Las pendientes son exponenciales, en contraste con las pendientes lineales de un LFO normal. * La frecuencia se define por ambos controles. El control de ataque define el tiempo de la pendiente ascendente, el control de decaída define la pendiente descendente.Cada unidad dispone de un comparador (comparator) que compara el voltaje de salida AD con un umbral (threshold) ajustable manualmente y conmuta la salida del comparador correspondiente (Cp 1...4) a "alta" ("high") tan pronto como el voltaje de salida AD desciende por debajo de este valor en la fase de decaída.
La salida del comparador está normalizada a la entrada de disparo (trigger input) de la siguiente etapa a través del contacto de conmutación del zócalo de entrada de disparo. En consecuencia, la primera unidad dispara la segunda, la segunda dispara la tercera, y así sucesivamente. Cada generador AD está equipado con un Polarizer y un mezclador (mixer) que suma todas las salidas del Polarizer. Esto permite sumar todas las señales de salida AD/LFO de forma inversora o no inversora con un nivel ajustable a la salida de mezcla (mix output). Además, hay una salida individual (Env 1...4) disponible para cada unidad.
Si la entrada de disparo de la unidad 1 es controlada por una señal de puerta (gate signal) normal (por ejemplo, desde un teclado o una interfaz MIDI-to-CV/Gate), se obtiene una señal de envolvente muy compleja en la salida de mezcla. La señal contiene 8 segmentos controlados por Attack 1, Decay 1, Attack 2, Decay 2, Attack 3, Decay 3, Attack 4 y Decay 4.
La transición entre las etapas (es decir, cuando se dispara el siguiente generador AD) es controlada por el potenciómetro de umbral (threshold knob). La contribución positiva o negativa de cada unidad a la señal de mezcla se ajusta con el control Mixing Polarizer. Si la entrada de disparo de la unidad 1 es controlada por la salida del comparador de la unidad 4, se obtiene un LFO de 8 etapas. Las salidas AD individuales pueden utilizarse para controlar VCAs (Amplificadores Controlados por Voltaje) o VCFs (Filtros Controlados por Voltaje) que se abren uno tras otro, correspondiendo a las señales AD.
La conexión por defecto entre las cuatro unidades (CPn = Trig.n+1) puede interrumpirse parcheando (patching) cables en las entradas de disparo. En consecuencia, las cuatro unidades pueden utilizarse como generadores AD o LFOs separados. En cualquier caso, la señal de mezcla está disponible (por ejemplo, mezcla de cuatro generadores AD o LFOs con nivel y signo ajustables). En el modo LFO, la salida del comparador sirve como salida rectangular (rectangle output) del LFO con ancho de pulso (pulse width) ajustable (= control de umbral).
Cada unidad está equipada con una pantalla LED separada para la envolvente y la salida del comparador. El tiempo de ataque/decaída más corto es de unos 5 ms, y los tiempos de ataque/decaída más largos son de unos 3 segundos (ataque) / 10 segundos (decaída). El tiempo más corto puede modificarse cambiando el valor de un condensador.
