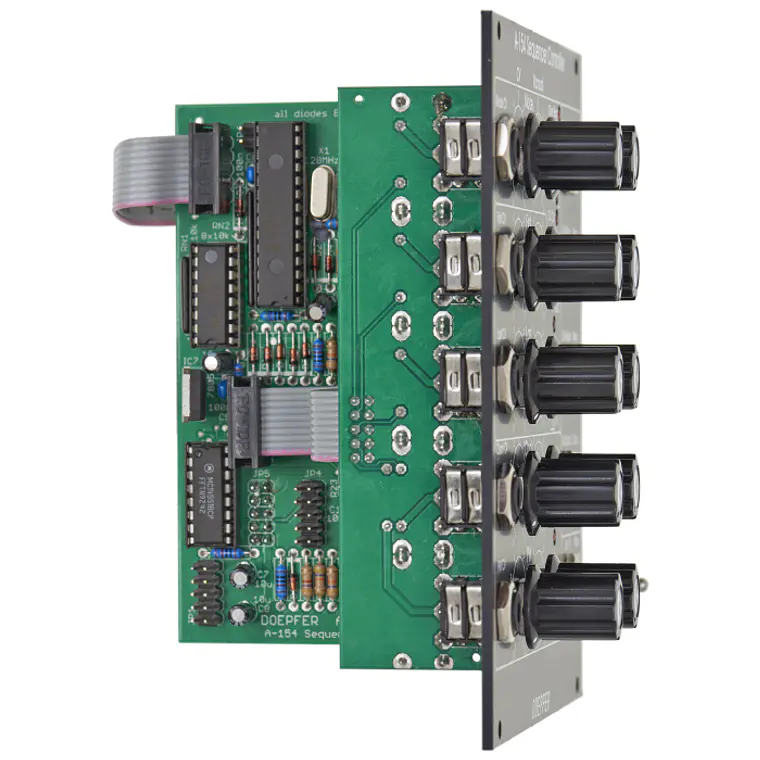

Doepfer A-154 Sequencer Controller Vintage Edition

El módulo A-154 es un suplemento para el módulo Analog/Trigger Sequencer A-155. Ofrece una gran cantidad de nuevas características que no están disponibles en la unidad de control básica del A-155.

El A-154 se utiliza para reemplazar la unidad de control de uno o dos A-155, es decir, la sección marcada como "Control" con botones e entradas Start / Stop / Step / Reset en la esquina superior izquierda del panel frontal del A-155. Si el A-154 se utiliza para controlar el A-155, la sección de control del A-155 se desactiva.

Estas son las características del A-154:

• Varios modos de funcionamiento (running modes): avance (forward), retroceso (backward), péndulo (pendulum), aleatorio (random), y direccionamiento de pasos controlado por tensión (CV controlled step adressing). Todos los modos están disponibles como bucle (loop) o de una sola ejecución (one-shot).
• Pantalla LED de los 5 modos actuales diferentes y un LED para la visualización de bucle/una sola ejecución (loop/one-shot).
• Selección manual y controlada por tensión (voltage controlled selection) (con atenuador) del modo de funcionamiento. Si no se aplica ninguna tensión de control (control voltage) externa, uno de los 10 modos (5 modos x 2 loop/one-shot) se selecciona simplemente con un botón giratorio. La entrada CV con atenuador se utiliza para modular el modo de funcionamiento con una tensión de control externa (CV digital alto/bajo para cambiar entre dos modos o CV analógico continuo para barrer a través de diferentes modos). Con la combinación de control manual y CV con atenuador es posible, por ejemplo, utilizar solo dos modos vecinos (por ejemplo, avance/retroceso) o barrer a través de todos los modos de funcionamiento posibles.
• Selección manual y controlada por tensión (con atenuador) del primer y último paso de la secuencia. El rango es el paso 1...8 en modo de 8 pasos, o 1...16 en modo de 16 pasos.
• Si se selecciona el modo de funcionamiento "CV Controlled Step Address", la sección "First Step" se utiliza para determinar el paso activo del secuenciador. En consecuencia, es posible la selección manual y controlada por tensión (con atenuador) del paso activo: el paso activo se puede establecer manualmente con el control manual del primer paso y luego modularse mediante una tensión de control externa (por ejemplo, LFO, Random, S/H, Theremin, Light CV source, Joy Stick) en la entrada CV del primer paso (con atenuador).
• Generador de reloj (clock generator) interno controlado por tensión con control manual y CV (con atenuador) disponible. La salida del generador de reloj se muestra con un LED y se utiliza como reloj del secuenciador siempre que no se conecte ninguna señal de reloj externa a la toma Clock In (toma normalizada). Si la entrada CV de la sección Clock está conectada a una de las salidas analógicas del secuenciador, el tiempo para cada paso se puede establecer por separado. Incluso serán posibles saltos (o skipping), ya que se generará un pulso de reloj muy corto si la tensión de control excede un cierto valor. Por ejemplo, la fila de puerta (gate row) del A-155 se puede utilizar para obtener el salto de pasos: la salida de puerta simplemente tiene que conectarse a la entrada CV del generador de reloj del A-154. Si el interruptor correspondiente del A-155 se configura en consecuencia en la fila de puerta, el paso será saltado.
• Ancho de pulso (PW - pulse width) del reloj, manual y controlado por tensión (con atenuador). Esta característica se puede utilizar para obtener una longitud de puerta (gate length) diferente para cada paso: por ejemplo, una de las salidas CV del A-155 se puede utilizar para controlar el PW. Con una tensión de control de PW proveniente de un LFO/random/S and H, la longitud de la puerta cambiará automáticamente. CV proveniente de Theremin A-178, controlador de cinta A-198, CV controlado por luz A-179, joy stick A-174 son otras formas de controlar la longitud de la puerta.
• Modo de 8/16 pasos: Se utiliza un interruptor de palanca (toggle switch) para seleccionar 8 o 16 pasos. El modo de "16 pasos" requiere dos A-155 y un conmutador controlado por tensión (voltage controlled switch) A-150. El A-150 es controlado por la salida "A3" del A-154. Esta salida permanece "baja" (low) mientras el paso activo esté en el rango 1...8 y cambia a "alta" (high) en el rango 9...16. El A-150 se utiliza para cambiar entre las salidas CV/trigger/gates del primer A-155 (paso 1...8) o del segundo A-155 (paso 9...16).

Si se utilizan dos A-155, pueden funcionar en paralelo (8 pasos) o en serie (16 pasos). El interruptor de 8/16 pasos determina si se elige el modo de 8 pasos (un A-155 o dos A-155 en paralelo) o el modo de 16 pasos (dos A-155 en serie). Ambos modos también funcionan con direccionamiento de pasos controlado por CV. En el modo de 8 pasos, solo se dirigen los pasos 1...8, en el modo de 16 pasos, los pasos 1...16. Para el funcionamiento en serie se requiere un conmutador VC adicional (A-150), como se mencionó anteriormente.

Las funciones de los botones e entradas Start/Stop/Step/Reset son las mismas que para la "antigua" unidad de control del A-155:

• Un nivel alto (high level) en la entrada Start o el accionamiento del botón Start inicia la secuencia desde el paso momentáneamente dirigido. No funciona en el modo "CV controlled step address".
• Un nivel alto en la entrada Stop o el accionamiento del botón Stop detiene la secuencia (el último paso activo permanece dirigido). No funciona en el modo "CV controlled step address".
• Un nivel alto en la entrada Reset o el accionamiento del botón Reset restablece la secuencia al paso 1. La secuencia permanece en el paso 1 mientras el nivel de la entrada Reset sea alto (la función se activa por nivel alto, no por transición bajo/alto). No funciona en el modo "CV controlled step address".
• Una transición positiva (baja -> alta) en la entrada Step o el accionamiento del botón Step provoca un avance al siguiente paso. La entrada Step está conectada a la salida de reloj del generador de reloj interno siempre que no se inserte ningún conector (plug) en la toma de entrada Step. No funciona en el modo "CV controlled step address".
• Selección manual y controlada por tensión entre el control "antiguo" del A-155 o el control del A-154 para el A-155 conectado al A-154 (función A-154 master on/off).

Observación (Remark): Con los modos One-Shot, la combinación A-155/A-154 se puede utilizar, por ejemplo, como un complejo generador de envolvente (envelope generator). La señal de Gate o Trigger se aplica a la entrada Start del A-154. Una fila analógica determina los niveles de la envolvente. La segunda fila analógica se puede utilizar para ajustar la duración de tiempo para cada paso. La fila de Gate se puede utilizar para seleccionar entre una transición suave (Glide = on) o dura (Glide = off) entre niveles sucesivos. Para la versión One-Shot de Random, la secuencia continúa hasta que accidentalmente se direcciona el último paso. Luego la secuencia se detiene. La combinación de One-Shot y CV Addressed Step Selection no está disponible, ya que no tiene sentido.

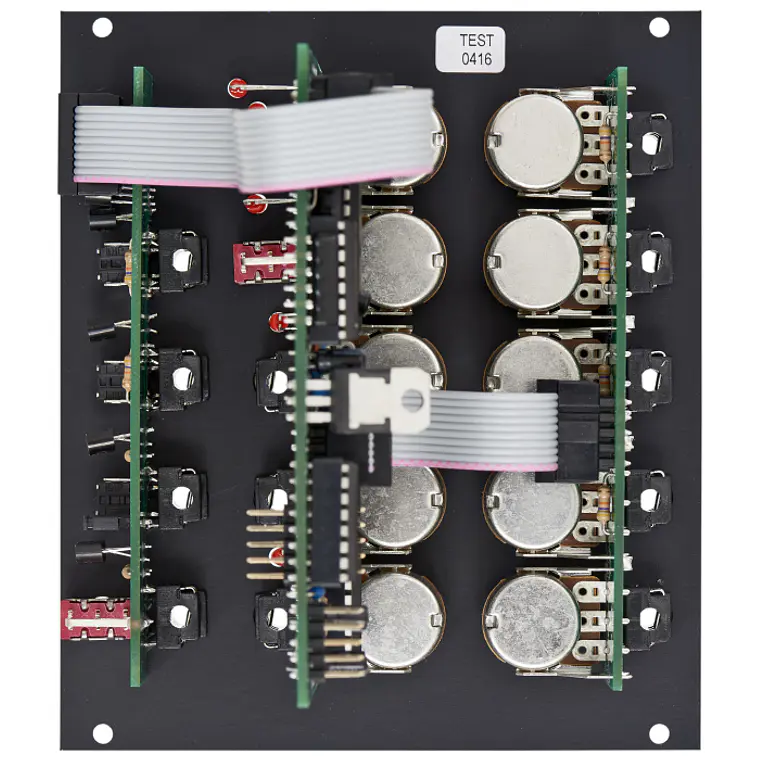

Instalación del A-154: El cable plano (ribbon cable) de 10 pines, que se utilizaba para conectar la sección de control del A-155 con el resto del módulo A-155, debe retirarse y enchufarse al nuevo controlador de secuenciador A-154. Por lo tanto, el A-154 debe montarse en el lado derecho del A-155. En caso de que se tengan que controlar dos A-155, los A-155 tienen que montarse uno encima del otro y el A-154 en el lado derecho del A-155 superior o inferior. ¡Atención! En el caso de dos A-155, el segundo A-155 no puede ser controlado por su unidad de control "antigua". En este caso, ambos A-155 son controlados por el A-154 o por la unidad de control "antigua" del primer A-155 (dependiendo de la posición del interruptor maestro A-154).
