Doepfer A-154 Sequencer Controller

El Módulo A-154 es un complemento del módulo secuenciador analógico/trigger A-155 (Analog/Trigger Sequencer). Ofrece una gran cantidad de nuevas características que no están disponibles en la unidad de control básica del A-155.

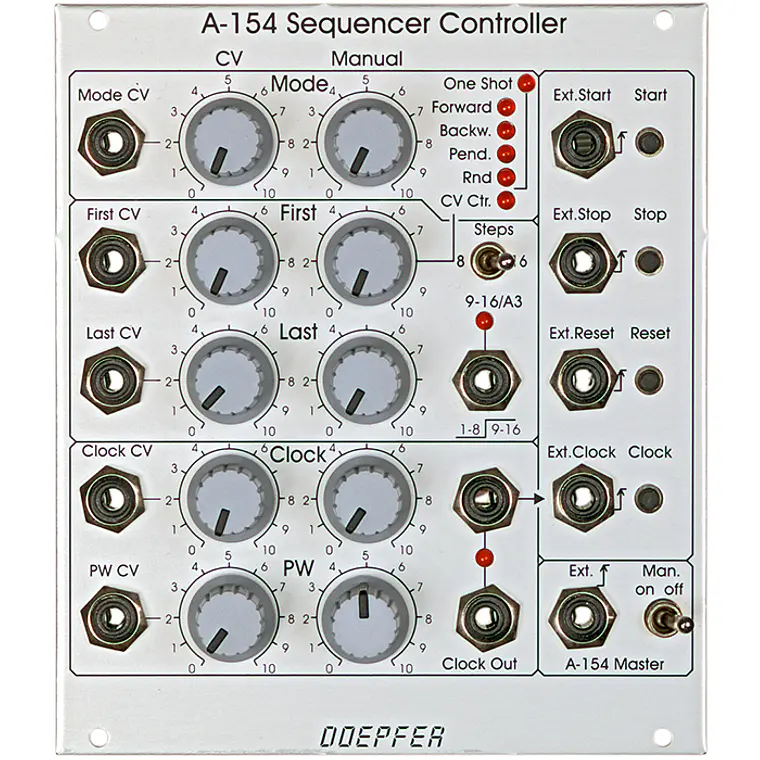

El A-154 se utiliza para reemplazar la unidad de control de uno o dos A-155, es decir, la sección marcada como "Control" con los botones e entradas Start / Stop / Step / Reset en la esquina superior izquierda del panel frontal del A-155. Si el A-154 se utiliza para controlar el A-155, la sección de control del A-155 queda fuera de servicio.

Estas son las características del A-154:

• **Varios modos de funcionamiento (running modes):** adelante (forward), atrás (backward), péndulo (pendulum), aleatorio (random), y direccionamiento de paso controlado por CV (CV controlled step adressing). Todos los modos están disponibles como bucle (loop) o de un solo disparo (one-shot).
• **Pantalla LED** de los 5 modos actuales diferentes y un LED para la visualización de bucle/un solo disparo (loop/one-shot).
• **Selección manual y controlada por voltaje** (con atenuador) del modo de funcionamiento. Si no se aplica un voltaje de control externo (external control voltage), uno de los 10 modos (5 modos x 2 bucle/un solo disparo) se selecciona simplemente con un botón giratorio (rotary knob). La entrada CV con atenuador se utiliza para modular el modo de funcionamiento con un voltaje de control externo (CV digital alto/bajo para cambiar entre dos modos o CV analógico continuo para barrer diferentes modos). Con la combinación de control manual y CV con atenuador es posible, por ejemplo, utilizar solo dos modos vecinos (por ejemplo, adelante/atrás) o barrer todos los posibles modos de funcionamiento.
• **Selección manual y controlada por voltaje** (con atenuador) del primer y último paso de la secuencia. El rango es paso 1...8 en modo de 8 pasos, o 1...16 en modo de 16 pasos.
• Si se selecciona el modo de funcionamiento "Direccionamiento de Paso Controlado por CV" ("CV Controlled Step Address"), la sección "Primer Paso" (First Step) se utiliza para determinar el paso del secuenciador activo. En consecuencia, es posible la selección manual y controlada por voltaje (con atenuador) del paso activo: el paso activo se puede configurar manualmente con el control manual del primer paso y luego modularse mediante un voltaje de control externo (por ejemplo, LFO, Random, S/H, Theremin, fuente de CV de luz, Joy Stick) en la entrada CV del primer paso (con atenuador).
• **Generador de reloj interno controlado por voltaje (voltage controlled clock generator)** con control manual y CV (con atenuador) está disponible. La salida del generador de reloj se muestra con un LED y se utiliza como reloj del secuenciador siempre que no haya una señal de reloj externa conectada a la toma Clock In (toma normalizada/normalled socket). Si la entrada CV de la sección Clock está conectada a una de las salidas analógicas del secuenciador, el tiempo para cada paso se puede configurar por separado. Incluso serán posibles saltos (o saltos/skipping) ya que se generará un pulso de reloj muy corto si el voltaje de control excede un cierto valor. Por ejemplo, la fila de puerta (gate row) del A-155 se puede utilizar para obtener el salto de pasos: la salida de puerta simplemente tiene que conectarse a la entrada CV del generador de reloj A-154. Si el interruptor correspondiente del A-155 se establece en consecuencia en la fila de puerta, el paso se omitirá.
• **Ancho de pulso (PW) manual y controlado por voltaje** (con atenuador) de la señal de reloj. Esta característica se puede utilizar para obtener una longitud de puerta (gate length) diferente para cada paso: por ejemplo, una de las salidas CV del A-155 se puede utilizar para controlar el PW. Con un voltaje de control de PW proveniente de un LFO/random/S and H, la longitud de la puerta cambiará automáticamente. CV proveniente del Theremin A-178, el controlador de cinta A-198 (ribbon controller), el CV controlado por luz A-179 (light controlled CV), el joy stick A-174 son otras formas de controlar la longitud de la puerta.
• **Modo de 8/16 pasos:** Un interruptor de palanca (toggle switch) se utiliza para seleccionar 8 o 16 pasos. El modo "16 pasos" requiere dos A-155 y un interruptor controlado por voltaje A-150 (voltage controlled switch). El A-150 es controlado por la salida "A3" del A-154. Esta salida permanece "baja" (low) mientras el paso activo está en el rango 1...8 y cambia a "alta" (high) en el rango 9...16. El A-150 se utiliza para cambiar entre las salidas CV/trigger/gates del primer A-155 (paso 1...8) o del segundo A-155 (paso 9...16). Si se utilizan dos A-155, pueden funcionar en paralelo (8 pasos) o en serie (16 pasos). El interruptor de 8/16 pasos determina si se elige el modo de 8 pasos (un A-155 o dos A-155 en paralelo) o el modo de 16 pasos (dos A-155 en serie). Ambos modos también funcionan con direccionamiento de paso controlado por CV. En el modo de 8 pasos, solo se abordan los pasos 1...8, en el modo de 16 pasos, los pasos 1...16. Para la operación en serie se requiere un interruptor VC adicional (A-150), como se mencionó anteriormente.
• **Las funciones de los botones e entradas Start/Stop/Step/Reset** son las mismas que para la "antigua" unidad de control del A-155:
  • Un nivel alto en la entrada Start o al operar el botón Start inicia la secuencia desde el paso momentáneamente abordado. No funciona en el modo "CV controlled step address".
  • Un nivel alto en la entrada Stop o al operar el botón Stop detiene la secuencia (el último paso activo permanece abordado). No funciona en el modo "CV controlled step address".
  • Un nivel alto en la entrada Reset o al operar el botón Reset reinicia la secuencia al paso 1. La secuencia permanece en el paso 1 mientras el nivel de entrada Reset sea alto (la función se activa por nivel alto, no por transición bajo/alto). No funciona en el modo "CV controlled step address".
  • Una transición positiva (baja -> alta) en la entrada Step o al operar el botón Step provoca un avance al siguiente paso. La entrada Step está conectada a la salida de reloj del generador de reloj interno siempre que no se inserte un conector en la toma de entrada Step. No funciona en el modo "CV controlled step address".
• **Selección manual y controlada por voltaje** entre el control "antiguo" del A-155 o el control del A-154 del A-155 conectado al A-154 (función A-154 master on/off).
