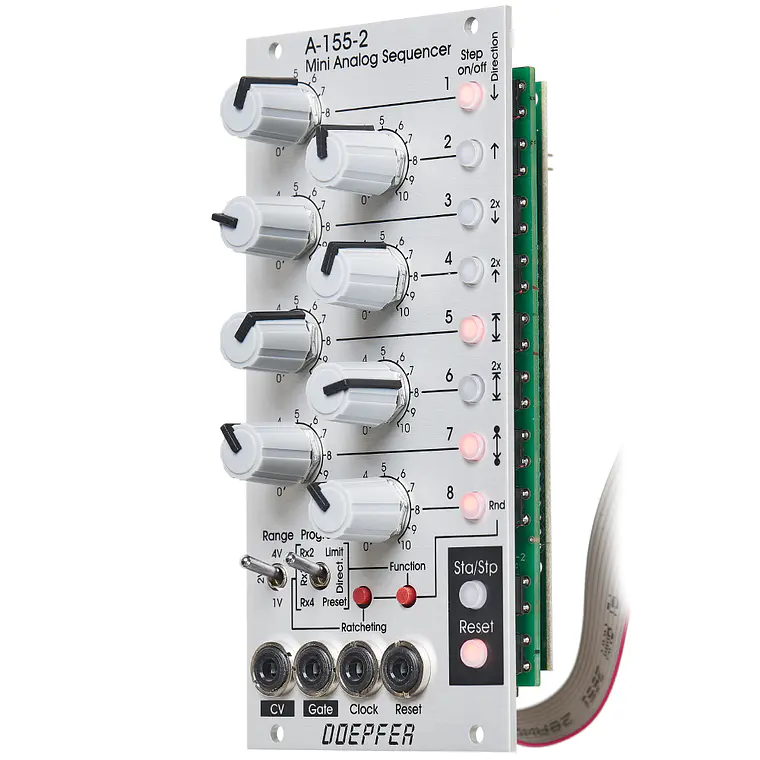

Doepfer A-155-2 Miniature Analog Sequencer

Ficha Técnica

HP:
12 HP

Descripción

El Module A-155-2 es un secuenciador (sequencer) analógico pequeño y de diseño muy compacto con muchas características. La longitud de la secuencia es de 8 pasos. Cada paso tiene disponible un control para el ajuste del voltaje de control (control voltage) para ese paso y un interruptor momentáneo iluminado (botón). Los botones se utilizan en el modo de ejecución estándar para encender/apagar la puerta (gate) del paso en cuestión (botón iluminado = puerta encendida, no iluminado = puerta apagada). En combinación con otros controles en la parte inferior del panel frontal, los botones se utilizan para funciones adicionales: dependiendo de la posición del interruptor de palanca (toggle switch) Program, la función del botón se utiliza para programar la longitud de la secuencia (posición del interruptor Limit), la dirección de ejecución (posición del interruptor Direct.) o para llamar a la gestión de preajustes (preset management) (posición del interruptor Preset).

\Cuando se selecciona la función Direct. (Dirección), estos modos de ejecución están disponibles: \ \Up (Arriba)\ \Down (Abajo)\ \2 x Up (cada paso se reproduce dos veces con el tempo normal, no confundir con Ratcheting x2, ver más abajo)\ \2 x Down (cada paso se reproduce dos veces con el tempo normal, no confundir con Ratcheting x2, ver más abajo)\ \Pendulum type 1 (el paso inicial y final se reproducen dos veces)\ \2 x Pendulum type 1 (cada paso se reproduce dos veces con el tempo normal, el paso inicial y final se reproducen 4 veces)\ \Pendulum type 2 (el paso inicial y final se reproducen una vez)\ \Random (Rnd) (Aleatorio)\ \\

Cuando se selecciona la función Preset, los botones iluminados se utilizan para llamar a uno de los 8 preajustes. En cada preajuste se almacenan estos parámetros: pasos activos, dirección de ejecución, longitud de la secuencia, ratcheting. Para llamar a uno de los 8 preajustes almacenados, se debe presionar y mantener el botón Function y luego operar brevemente uno de los botones 1...8 mientras el interruptor de palanca Program está en la posición Preset. Para almacenar los parámetros actuales en uno de los 8 preajustes, el procedimiento es similar, pero se debe operar uno de los botones 1...8 durante un tiempo más prolongado (~ 3 segundos).

Dependiendo de la posición del interruptor de palanca Program, el botón ratcheting se utiliza para programar la característica de ratcheting (x2, x3, x4) individualmente para cada paso de la secuencia (interruptor de palanca Program en la posición Rx2, Rx3 o Rx4). En caso de que en el paso en cuestión ya esté programado otro ratcheting (por ejemplo, x2 o x3 cuando se elige x4), el otro ratcheting se sobrescribe (una especie de función de botón de radio (radio button function) entre los ratchetings x2, x3 y x4). Los detalles sobre la función ratcheting se explican en el módulo A-160-5.

El botón Start/Stop se utiliza para iniciar o detener la secuencia manualmente. El botón Reset establece la secuencia en el primer paso. Para esto también se puede utilizar la entrada externa Reset.

El módulo no cuenta con un generador de reloj (clock generator) incorporado. En su lugar, se utiliza una señal de Clock externa. El flanco positivo (positive edge) de la señal de reloj entrante dispara el avance de la secuencia al siguiente paso.

El rango de voltaje del voltaje de control generado por el módulo se puede cambiar a 3 rangos diferentes mediante el interruptor de palanca Range: 0...+1V / 0...+2V / 0...+4V. El voltaje de control está disponible en el zócalo (socket) CV. El voltaje no está cuantificado. Pero hay un conector de pines (pin header) interno disponible que emite los datos a través de Midi (nota encendida/apagada desde la nota Midi 36. Canal Midi 1). Se puede utilizar para controlar una interfaz Midi-to-CV si se requieren voltajes de control cuantificados, por ejemplo, la interfaz Micro-CV-Interface A-190-9 planificada.

La señal Gate aparece en el zócalo Gate. El ancho de pulso (pulsewidth) de la señal de puerta está definido por el ancho de pulso de la señal de reloj, siempre que el ratcheting no esté activo en el paso en cuestión.

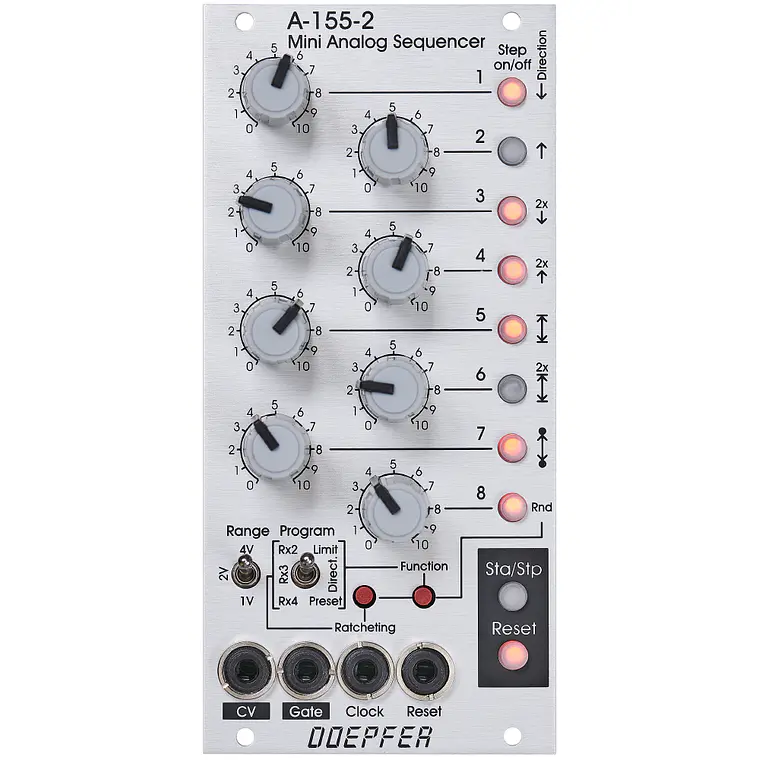

\Controles y pantallas (displays): \ \1...8 (controles giratorios): ajuste manual del voltaje de control para cada paso\ \1...8 (interruptores momentáneos/botones iluminados): ajuste manual de la puerta (gate setting) para cada paso, también utilizado para funciones especiales en combinación con otros controles (configuración del primer/último paso, dirección de ejecución, ratcheting)\ \Range: interruptor de palanca para la selección del rango de voltaje de control\ \Program: interruptor de palanca para la selección de una función en combinación con los botones Ratcheting y Function\ \Ratcheting: botón para la programación de ratcheting en combinación con el interruptor de palanca Program\ \Function: botón para la programación de la longitud de la secuencia (Limit) y la dirección de ejecución (Direct.), así como para la gestión de preajustes (Preset)\ \Sta/Stp: botón para el control manual de Start y Stop, en estado de ejecución el LED de este botón muestra el estado de la salida Gate (es decir, parpadea al ritmo de la salida Gate)\ \Reset: botón de reinicio manual\ \CV: salida de voltaje de control\ \Gate: salida de puerta\ \Clock: entrada de reloj, el ancho de pulso de la señal de reloj define el ancho de pulso de la señal de puerta\ \Reset: entrada de control de reinicio, tipo de reinicio seleccionable mediante puentes (jumpers) internos (p. ej., flanco positivo dispara el salto al primer paso / nivel positivo dispara el salto al primer paso y permanece en el primer paso mientras la entrada de reinicio sea alta / esperando el siguiente flanco positivo de las señales de reloj antes de que se lleve a cabo el reinicio / ...)\ \\ \Detalles técnicos: \ \Voltaje de salida Gate: alrededor de 0V/+10V\ \Nivel de entrada de reloj requerido (required clock input level): mín. +3V\ \Nivel de entrada de reinicio requerido (required reset input level): mín. +3V\ \Frecuencia máxima de reloj (max. clock frequency): \>10kHz (p. ej., para aplicación VCO gráfica)\ \Salida Midi interna: canal Midi 1, rango de notas Midi 36-48, 36-60 o 36-72 según la configuración del interruptor de rango\ \\
