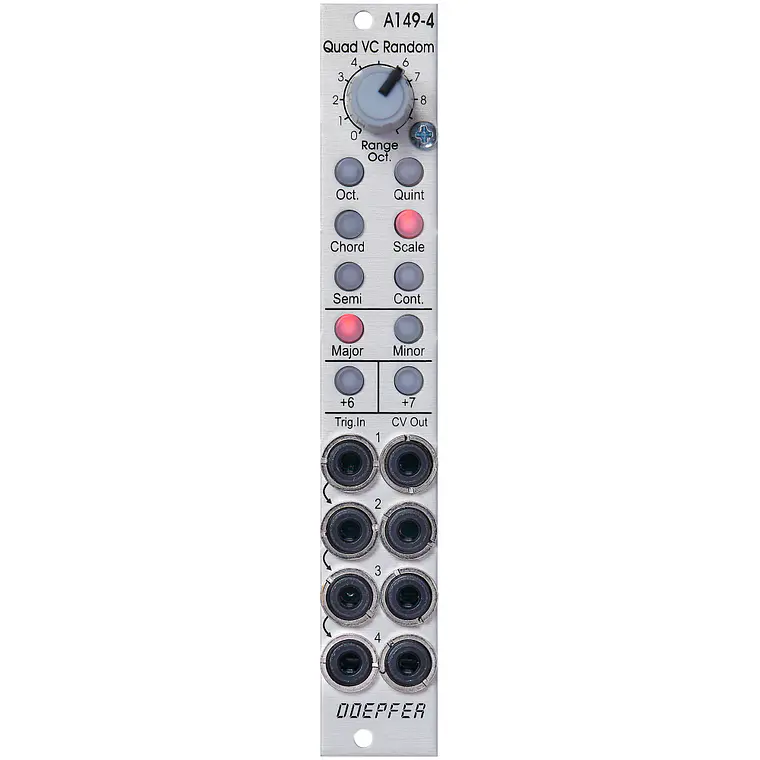

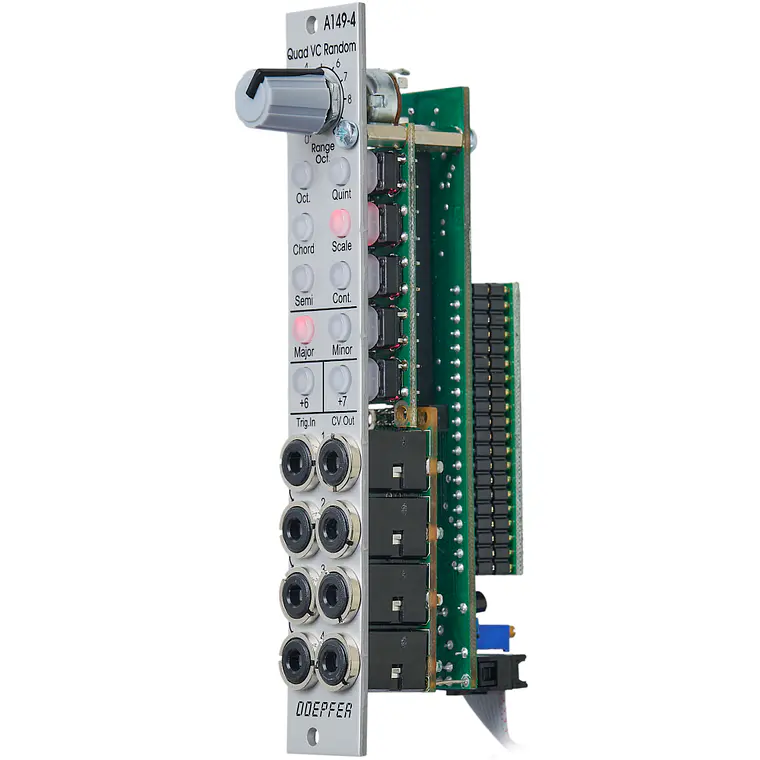

Doepfer A-149-4 Quad Random Voltage Source
Ficha Técnica
Descripción
El módulo A-149-4 genera cuatro voltajes aleatorios (random voltages) disparados (triggered) que cumplen con los criterios elegidos por varios controles y sus entradas asociadas de voltaje de control (control voltage inputs).
Controles manuales y entradas de voltaje de control para la selección de criterios: * Rango de octava (control manual "Oct." y entrada de voltaje de control "O"): Este parámetro define cuántas octavas están cubiertas por los voltajes aleatorios (0...10 según 0...+10V, con el control "Oct." completamente en sentido antihorario (CCW) y sin CV externo solo se generan 0V). * Rejilla (control manual "Grid" y entrada de voltaje de control "G"): Este parámetro define la rejilla de los voltajes aleatorios: * Octaves (Oct) * Octaves + Quin (Quint) * Chords * Scale * Semitones * Quarter tones * continuous (es decir, sin pasos) * Menor / Mayor (interruptor de palanca "Min/Maj" sin posición central y entrada de voltaje de control "M"): Este parámetro define, en caso de acordes (chords) o escalas (scales), si son menores o mayores. Para todas las demás rejillas, este parámetro no tiene significado. * Sexta / Séptima (interruptor de palanca "+6/+7" con posición central y entrada de voltaje de control "67"): Este parámetro define si se añade la sexta o la séptima. Es válido solo si se elige Oct, Quint, Chord o Scale como rejilla.Los voltajes de salida siguen el estándar de 1V/octava. La generación de un nuevo voltaje aleatorio en la salida (CV Out 1...4) se dispara por la entrada de disparo (trigger input) correspondiente (Trig. In 1...4). Las entradas de disparo están normalizadas (normalled) de arriba hacia abajo. El nivel mínimo de disparo es de +2.5V (hasta un máximo de +12V).
El rango de voltaje para las entradas de voltaje de control O, G, M y 67 es de 0...+5V. El voltaje en la entrada CV se suma al voltaje generado por el control rotatorio manual (Oct., Grid) o interruptor (Min/Maj, +6/+7) correspondiente.
