Doepfer A-185-2 Precision Adder / Bus Access
Ficha Técnica
Descripción

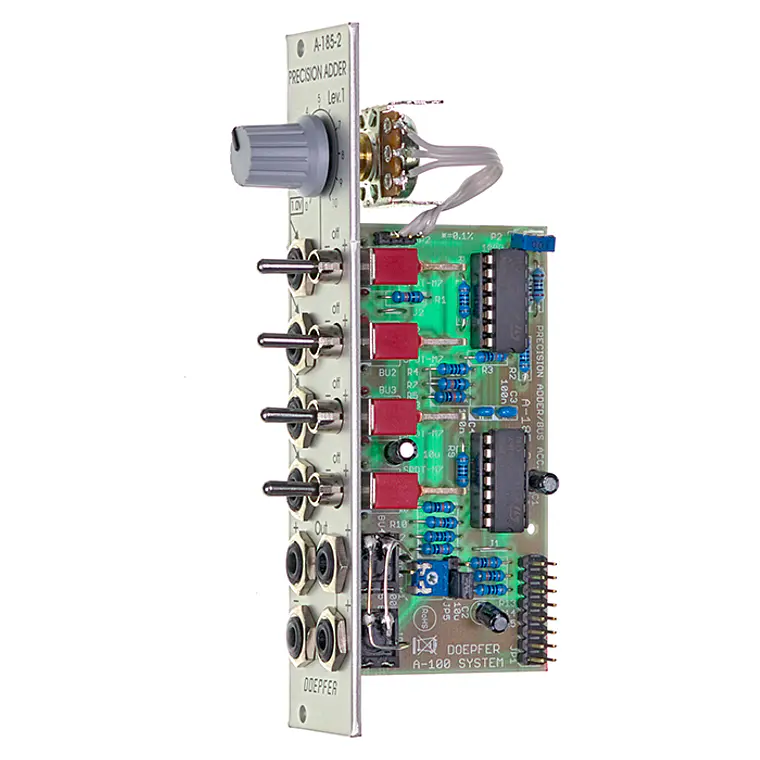

El Módulo A-185-2 es un sumador/buffer de voltaje de control (CV - control voltage) de precisión. Precisión significa que la amplificación de las entradas sin atenuadores (attenuators) es exactamente 1.00 y es adecuada para sumar voltajes de control para el control de tono (pitch control) de los VCOs (Voltage Controlled Oscillators) (por ejemplo, desde el teclado + secuenciador 1 + secuenciador 2). Se utilizan resistencias de suma (summing resistors) emparejadas al 0.1% para obtener una precisión del 0.1% para los voltajes sumados.

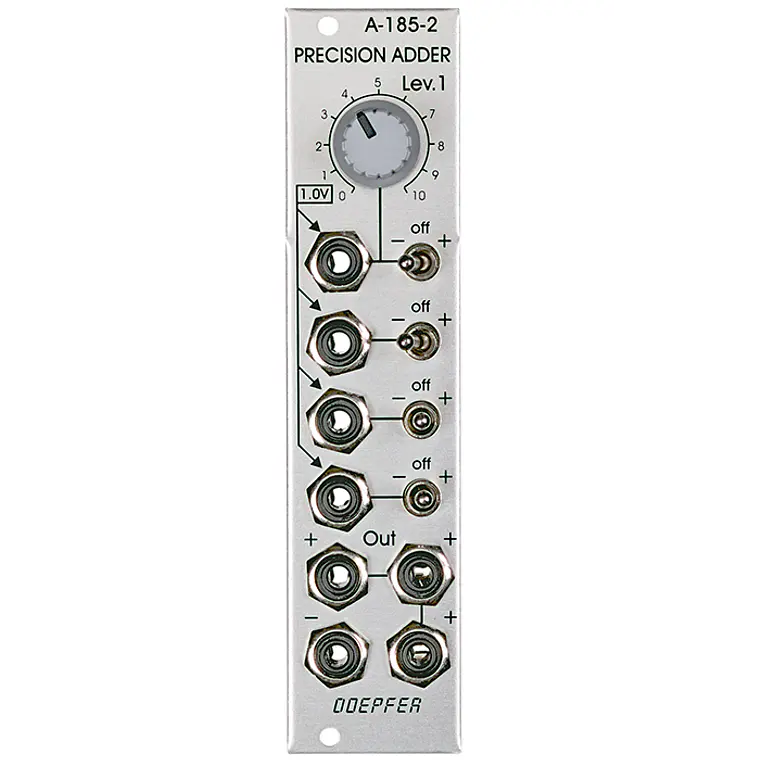

El módulo está equipado con cuatro entradas de CV: una con atenuador y tres sin atenuador. Cada entrada está normalizada (normalled) a +1 V (es decir, si no se inserta un conector, la entrada contribuye con 1 V a la suma que aparece en la salida).
La entrada con atenuador se puede utilizar para modulaciones comunes (por ejemplo, desde un LFO, ADSR, Theremin, Pitch-Bender) para todos los VCOs conectados a la salida. Las entradas sin atenuadores están diseñadas para sumar voltajes de control provenientes de teclados, secuenciadores, interfaces Midi-a-CV, controladores de cinta (ribbon controllers) u otras fuentes de CV que siguen el estándar de 1V/oct. Por ejemplo, el CV de un teclado se puede usar para transponer el CV proveniente de un secuenciador, o el CV de un secuenciador lento se puede usar para transponer el CV de un secuenciador rápido.
Cada entrada está equipada con un interruptor de tres posiciones que determina si el voltaje correspondiente se suma (posición derecha), se resta (posición izquierda) o si la entrada no tiene efecto (posición central). Si no se inserta un conector, el interruptor correspondiente funciona como un interruptor de octava (octave switch), ya que los 1 V predeterminados se suman o restan al voltaje de salida según la posición del interruptor.
El módulo está equipado con 4 salidas: tres no inversoras (non-invertíng) y una salida inversora (inverting ouput). Se puede utilizar un jumper interno (internal jumper) para conectar la salida no invertida o la invertida a la línea de CV del bus A-100. De esta manera, el módulo se puede utilizar para controlar varios VCOs que están conectados a la misma placa de bus (bus board) que el A-185-2 (misma funcionalidad que el A-185-1).
