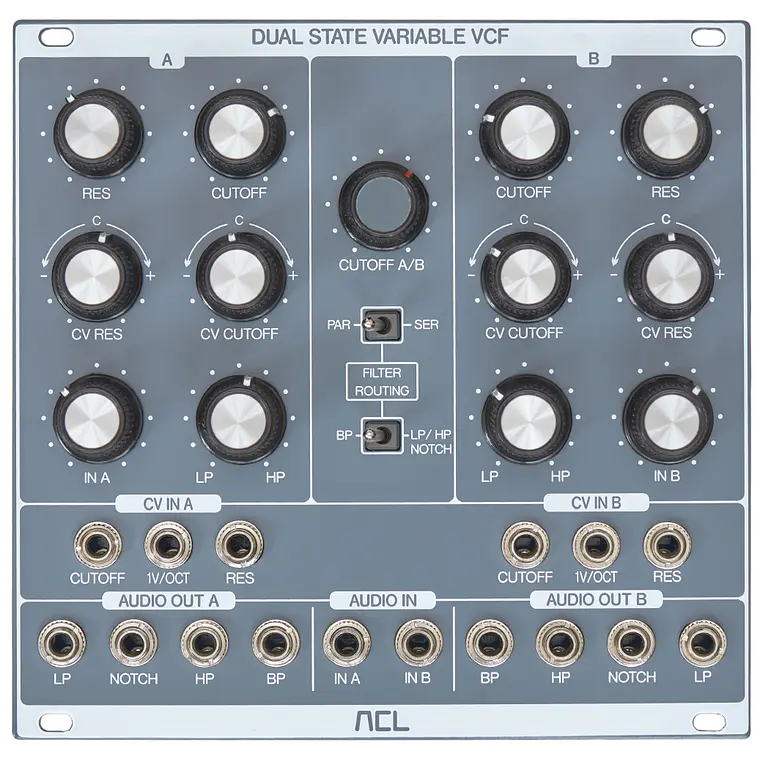

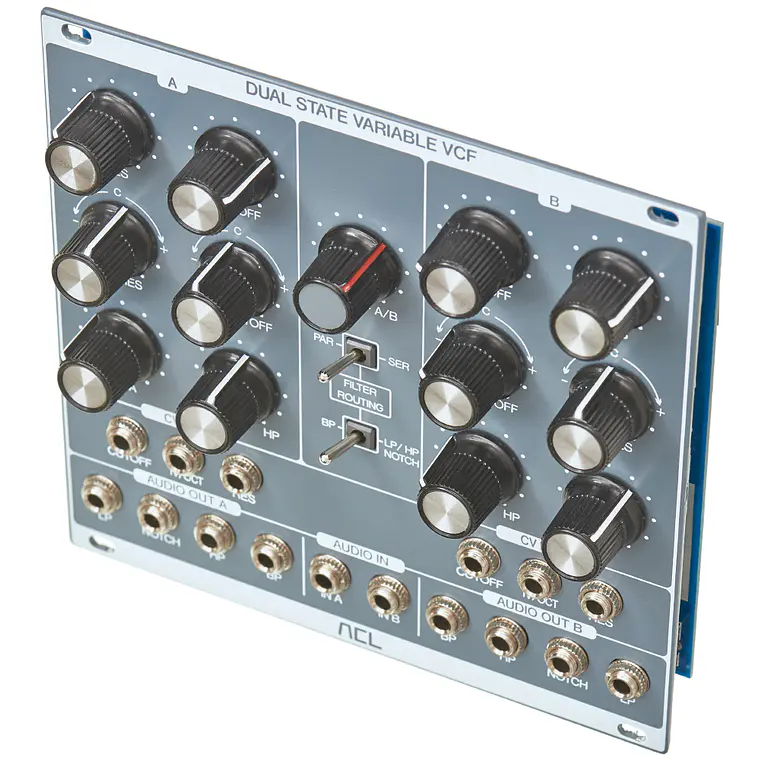

ACL Dual State Variable VCF

En la categoría de "filtro multimodo dual con normalizaciones y control común de ambos puntos de corte" (dual multi-mode filter with normalizations and common control of both cutoffs) ACL presenta un filtro de Variable de Estado (State Variable filter) con pendiente de 12dB (12dB slope), salidas individuales, enrutamiento de filtro variable (variable filter routing) así como el equilibrio de muesca variable (variable notch balance) conocido del Oberheim SEM, que se mezcla desde paso bajo (low pass) a través de muesca (notch) hasta paso alto (high pass).

Los dos filtros tienen el mismo diseño: cada uno tiene una entrada de audio con control de nivel. El punto de corte (Cutoff) y la resonancia (resonance) se configuran tanto manualmente como con CVs; las entradas de CV (CV inputs) cuentan con polarizadores (polarizers) para establecer la intensidad de la modulación. Para el seguimiento del filtro (filter tracking) hay una entrada que rastrea aproximadamente 1V/octava. Cada filtro tiene cuatro salidas individuales para diferentes tipos de filtro: paso bajo, muesca, paso alto y paso banda (band pass).

Una característica especial es la posibilidad de realizar un fundido cruzado (crossfade) en la muesca desde paso bajo a paso alto, creando diferentes timbres. Es una pena que este parámetro no sea controlable por voltaje (voltage controlable).

De hecho, puede utilizar los filtros por separado e individualmente, pero el Dual SVF ofrece una serie de normalizaciones para el control simultáneo de ambos filtros. Todas las entradas de audio y entradas CV del filtro A están pre-parcheadas a las entradas del filtro B. Las frecuencias de corte de ambas secciones se pueden controlar manualmente al mismo tiempo utilizando el potenciómetro Dual Cutoff. El flujo de señal está determinado por dos interruptores; el interruptor superior PAR/SER selecciona si los filtros funcionan en paralelo (parallely) o en serie (in series). En este último modo, el interruptor inferior determina qué salida del filtro A se enruta a la entrada de B, ya sea el paso banda o la muesca (lo que permite seleccionar paso bajo y paso alto).
