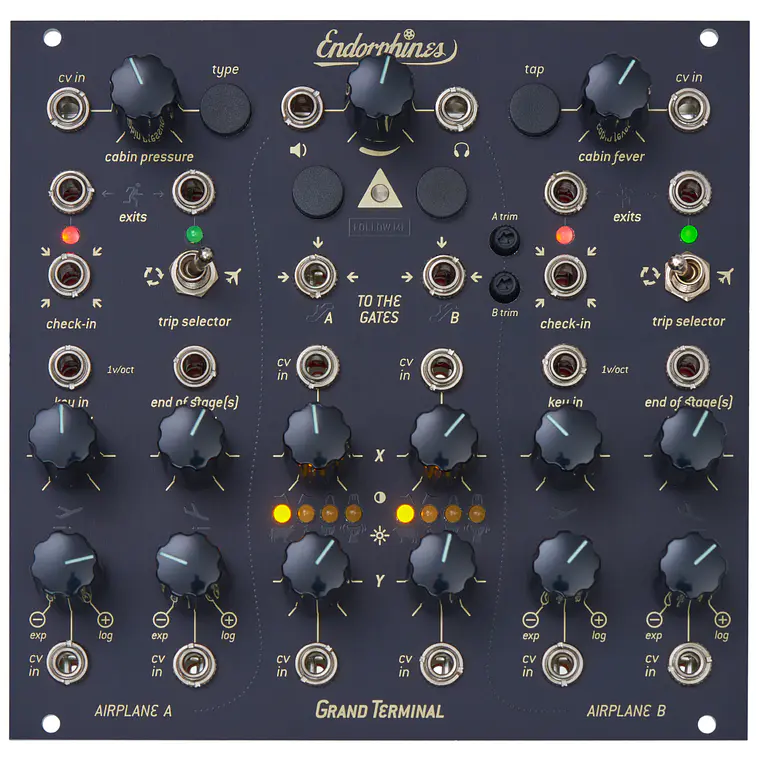

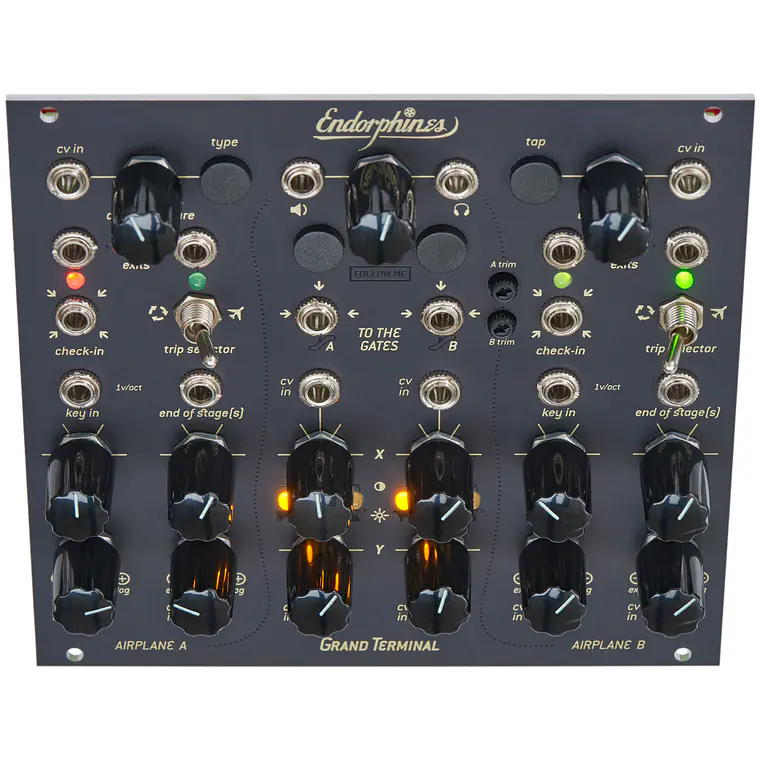

Endorphin.es BLCK_Grand Terminal

El Grand Terminal es un módulo digital multipropósito. Sus dos generadores de funciones (function generators) pueden utilizarse como envolventes (envelopes), LFOs o VCOs. Los dos canales de filtro ofrecen individualmente 8 modos de operación y, combinados con sus capacidades de mezcla, enrutamiento (routing) y una unidad de multiefectos, no es solo el bloque de salida completo de una voz de síntesis, sino que también puede usarse como una voz de sintetizador, un banco de filtros estéreo o un procesador de efectos de sonido de propósito general.

El Grand Terminal se basa en un DSP ARM M4, con una resolución de audio de 48 kHz/16Bit. Sus dos canales de filtro pueden usarse en paralelo o en serie, y existe un modo de enlace (link mode) para operación estéreo. Las entradas de audio poseen etapas de ganancia ajustables individualmente (trimmable gain stages) para integrar el módulo en diferentes entornos de producción. Incluye una función de recorte suave (soft clipping) para prevenir distorsiones no deseadas. La entrada Gate A está normalizada a Gate B para facilitar el procesamiento en paralelo.

Cada uno de los filtros puede configurarse en cualquiera de los 8 tipos disponibles:

• Filtro de escalera de transistores (Transistor Ladder Filter - Low Pass).
• Filtro de escalera de diodos (Diode Ladder Filter - Low Pass).
• Compuerta de paso bajo tipo Vactrol (Vactrol Low-Pass Gate).
• Compuerta de paso bajo tipo Vactrol resonante (Resonant Vactrol Low-Pass Gate).
• Filtro de estado variable paso bajo (State Variable Low-Pass Filter).
• Filtro de estado variable paso alto (State Variable High-Pass Filter).
• Filtro de estado variable paso banda (State Variable Band-Pass Filter).
• Filtro de peine (Comb Filter).

El filtro puede controlarse en 2 parámetros manualmente, así como a través de CV. Las salidas de esta sección también permiten controlar el volumen y la posición panorámica (pan). En esta etapa, la unidad está diseñada para saturar en el tercio superior del ajuste de control de ganancia.

El procesador de multiefectos integrado cuenta con ocho algoritmos que pueden alterarse en 2 parámetros cruciales, además de la posibilidad de realizar un fundido cruzado (crossfade) entre la señal seca (dry) y la procesada (wet). Sus algoritmos son: Hall Reverb, Shimmer Reverb, Room Reverb, Spring Reverb, Ping-Pong Delay, Tape Delay y Chorus. Al final de la ruta de audio, se encuentra un control de volumen maestro, así como una salida mono y una estéreo.

Los dos generadores de funciones pueden operar como envolventes AD (Attack-Decay) o AR (Attack-Release). Todos los parámetros de tiempo pueden ajustarse entre 1 ms y 10 segundos, tanto manualmente como vía CV. Las envolventes pueden configurarse individualmente en modo de bucle (loop) y actuar entonces como LFOs o VCOs (siguiendo el estándar V/Oct durante unas 6,5 octavas). También cuentan con salidas de fin de etapa (End-of-Stage Outputs).

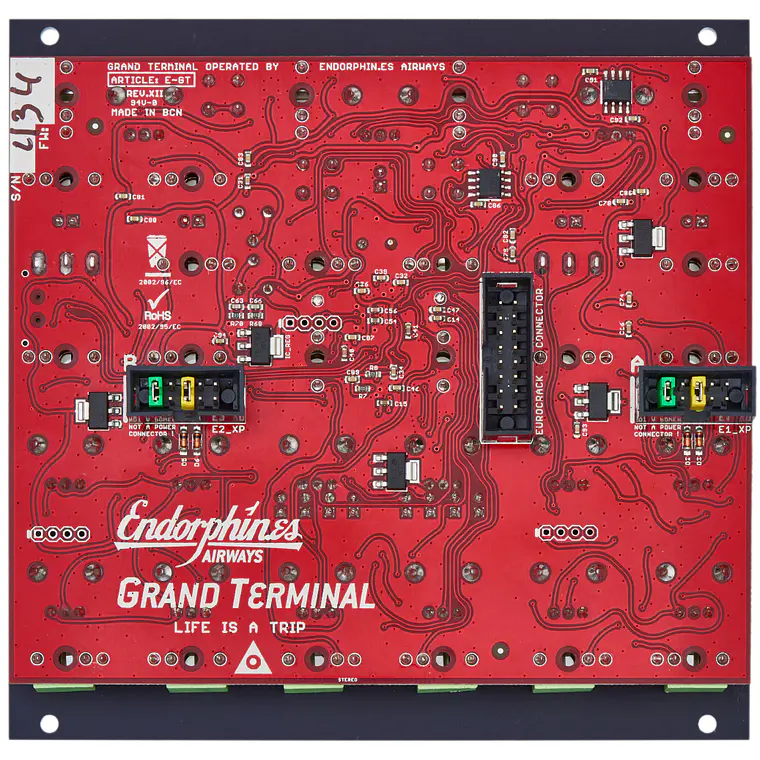

Cuando se utiliza en conexión con el Gateway, todos los controles que normalmente se configuran mediante puentes (jumpers) en la parte posterior del módulo son accesibles desde el panel frontal del Gateway.
