Doepfer A-124 Wasp Filter
Ficha Técnica
Descripción
El módulo A-124 es un filtro multimodo especial de 12dB que utiliza el "extraño" circuito de filtro del "EDP Wasp" (un sintetizador analógico con carcasa negra/amarilla construido a finales de los setenta, fabricado por la empresa del Reino Unido "Electronic Dream Plant"). Este diseño "abusa" de los inversores digitales (digital inverters) como amplificadores operacionales analógicos (analog operational amplifiers), lo que genera distorsiones y otros efectos "sucios" que producen el sonido específico de este filtro.
El filtro está equipado con una salida de paso de banda (band pass output) y una salida combinada de paso bajo/muesca/paso alto (low/notch/high pass output). Para esta salida, un potenciómetro de control (control knob) define la relación entre la señal de paso bajo (low pass signal) y la de paso alto (high pass signal). Si ambas señales aparecen al mismo nivel (es decir, posición central del potenciómetro Mix), se obtiene un filtro de muesca (notch filter). De lo contrario, predomina la señal de paso bajo o paso alto.
El módulo no presenta autooscilación (self oscillation) en contraste con la mayoría de los otros filtros del sistema A-100.

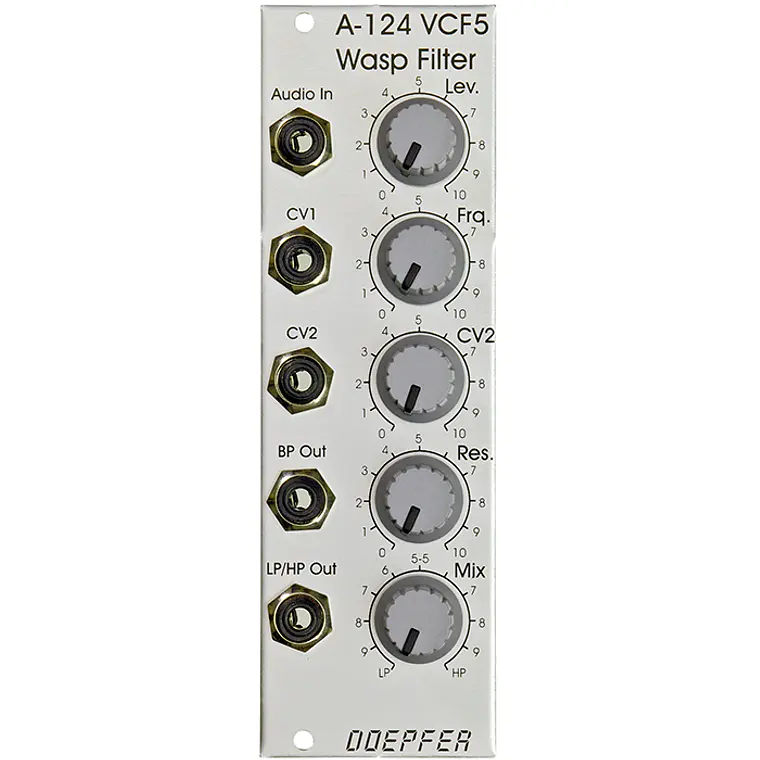

* Entradas (Inputs): Audio In, CV In (2x)
* Salidas (Outputs): Bandpass Out, Low/Highpass Mix-Out
* Controles (Controls): Atenuador de Audio y CV (Audio and CV attenuator), Frequency, Resonance, LP/HP MixModulando.cl sintesis modular eurorack para todo Chile
