Doepfer A-174-4 3D Joystick

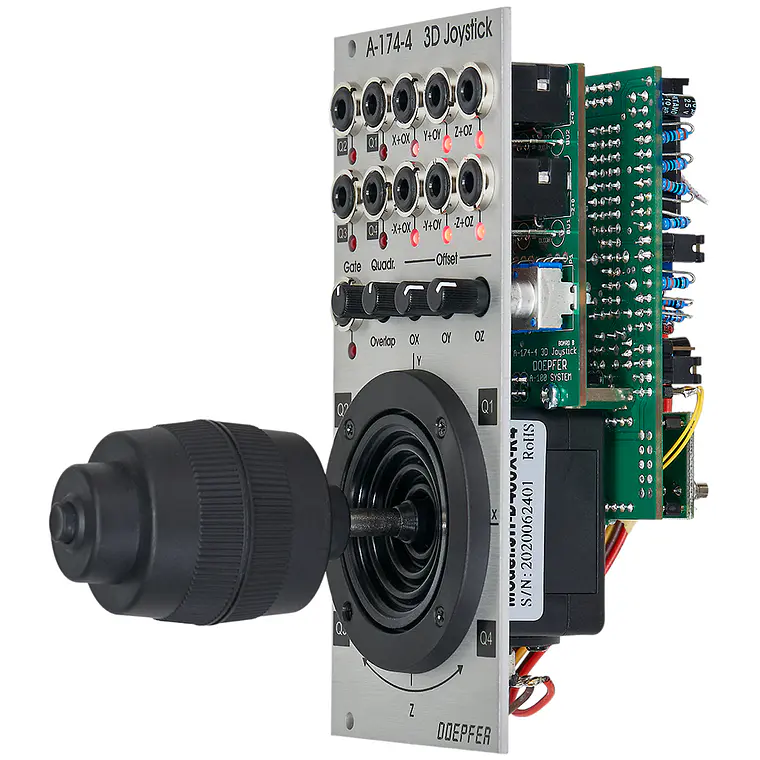

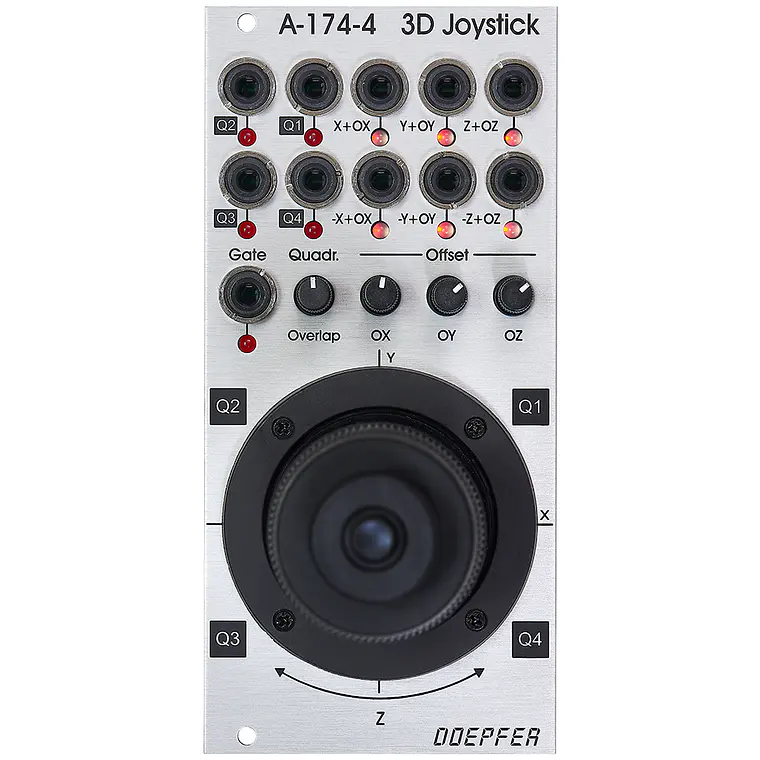

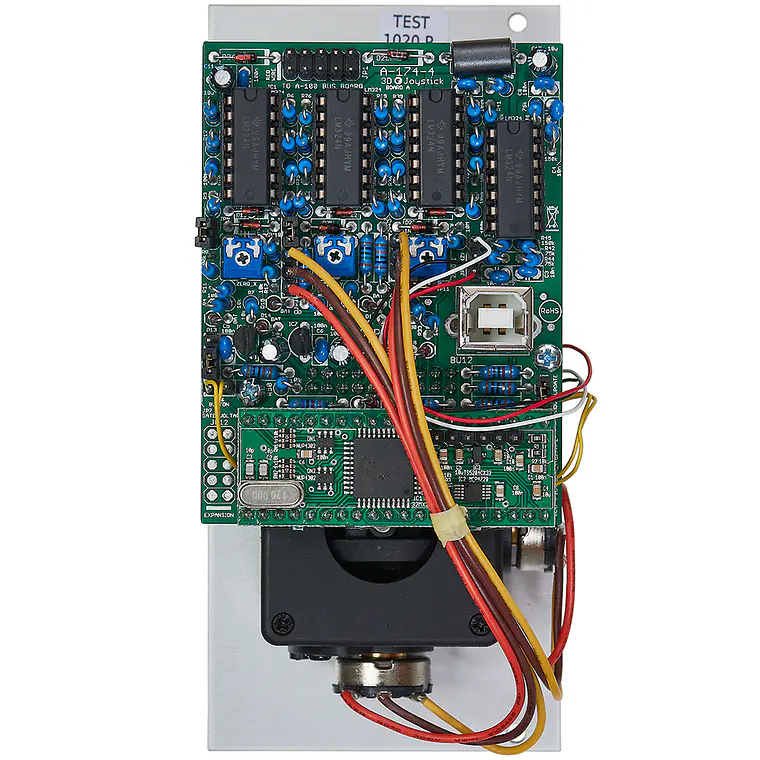

El módulo A-174-4 genera tres voltajes de control producidos por un potenciómetro de cruz X/Y (cross potentiometer) con resorte (conocido como joy stick) y una señal Gate. Los voltajes de control para X e Y se controlan de la manera habitual mediante la posición X e Y del joy stick. El tercer voltaje de control Z se controla mediante la rotación de la perilla del joy stick con resorte. La señal Gate se genera por un botón en el centro/parte superior de la perilla del joy stick.

Para cada voltaje de control, están disponibles tanto la señal no invertida (X, Y, Z) como la señal invertida con offset (desplazamiento) ajustable (-X+XO, -Y+YO, -Z+ZO). Los voltajes de control genéricos del joy stick son bipolares (bipolar), es decir, van desde típicamente -5V (posición más baja) a 0V (posición central) hasta típicamente +5V (posición más alta).

Los interruptores "Overlap" se pueden usar para agregar un voltaje de offset fijo de típicamente +5V a la salida no inversora en cuestión, de modo que el rango de voltaje de salida cambie a típicamente 0...+10V (en lugar de -5...+5V). Esto es necesario si, por ejemplo, se tiene que controlar un VCA, que requiere un rango de voltaje de control puramente positivo. Los interruptores se llaman "overlap" (superposición) porque permiten la superposición de la salida de CV (Control Voltage) no inversora (X, Y, Z) con la salida inversora (-X+XO, -Y+YO, -Z+ZO) para aplicaciones de crossfading (fundido cruzado). Con el interruptor overlap "encendido" (on) y la configuración apropiada del control de offset, es posible obtener un rango de voltaje de control de 0...+10V para la salida no inversora y +10V...0V (es decir, el mismo rango, pero dirección opuesta) para la salida inversora.

Los voltajes de offset que se agregan a las salidas inversoras se pueden ajustar mediante tres pequeños potenciómetros. De esta manera, son posibles diferentes tipos de rangos de voltaje de control, por ejemplo:

• -5V ... +5V para la salida no inversora y +5V ... -5V para la salida inversora ( Overlap = off, Offset = 0)
• 0 ... +10V para la salida no inversora y +10V ... 0V para la salida inversora ( Overlap = on, Offset = max)
• -5V ... +5V para la salida no inversora y +10V ... 0V para la salida inversora ( Overlap = off, Offset = max)
• 0 ... +10V para la salida no inversora y +5V ... -5V para la salida inversora ( Overlap = on, Offset = 0)

Además de esto, los cuatro voltajes de cuadrante Q1, Q2, Q3 y Q4 están disponibles. Un voltaje de cuadrante se vuelve positivo cuando el joy stick se posiciona en el cuadrante en cuestión.

Cada salida de CV está equipada con un LED que muestra el voltaje actual.

Nota importante:

Debido a la altura de construcción del joy stick (alrededor de 7 cm), el módulo no se puede instalar en los estuches A-100P6, A-100P9, A-100PMS6, A-100PMS9 y A-100PMS12 durante el transporte, ya que la profundidad de la cubierta del estuche no es suficiente. En los estuches base A-100PB y A-100PMB, así como en todos los demás estuches sin cubierta, el módulo se puede instalar sin problemas. Estamos buscando una solución para este problema.
