Doepfer A-174-4V 3D Joystick Vintage Edition

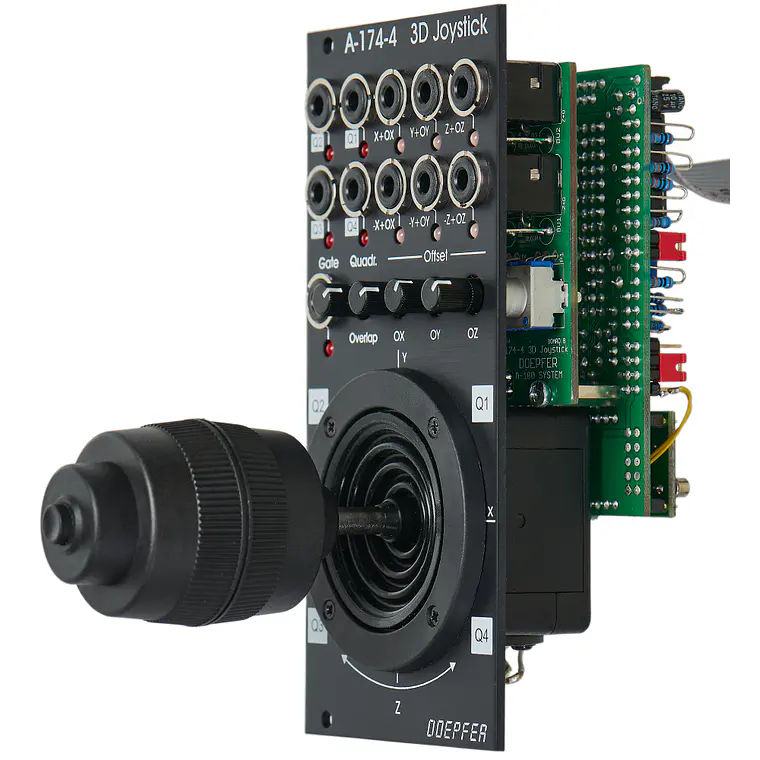

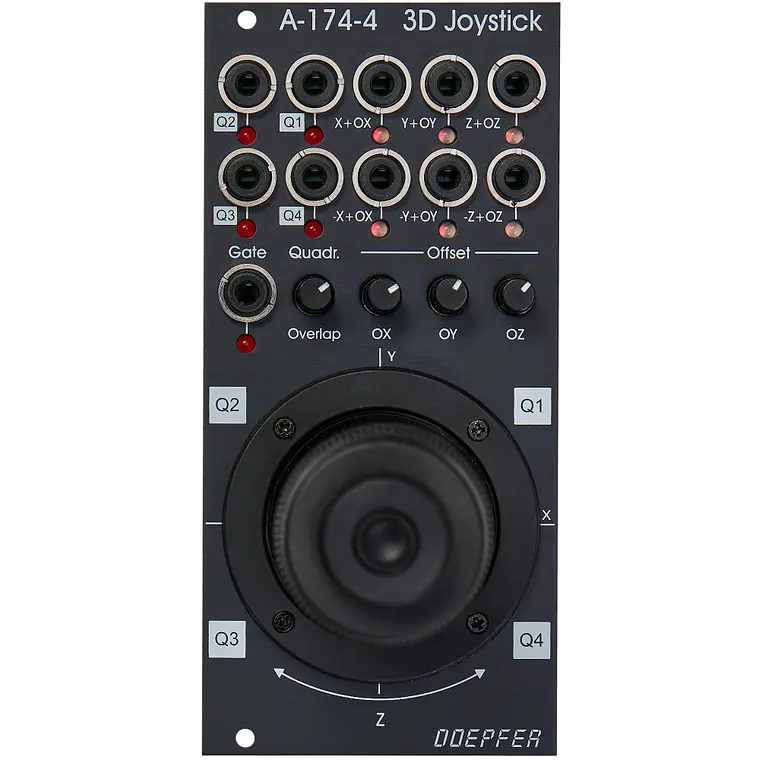

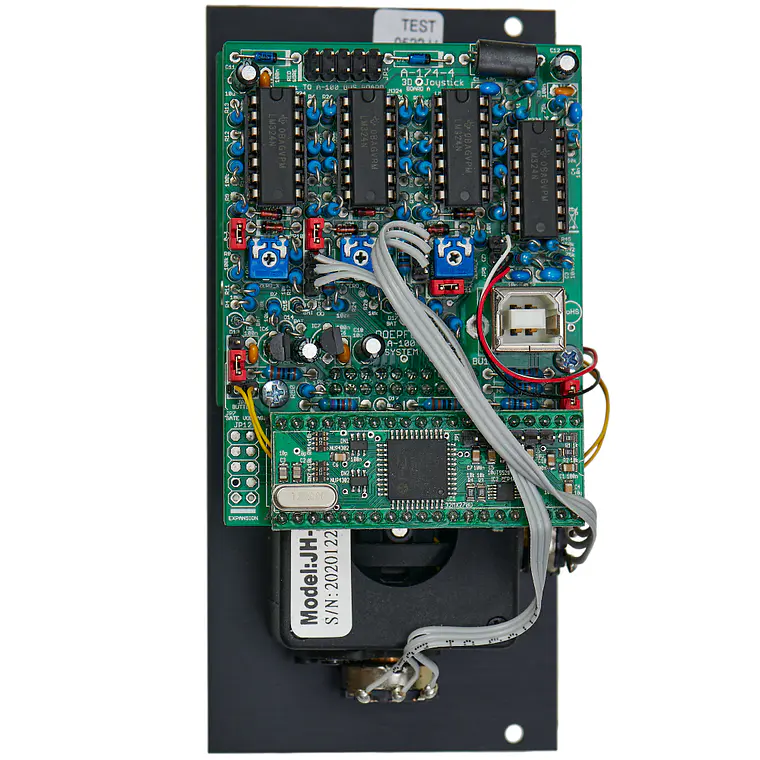

El módulo A-174-4 emite tres voltajes de control generados por un potenciómetro de cruceta X/Y con resorte (el llamado *joy stick* o palanca de mando) y una señal Gate. Los voltajes de control para X e Y se controlan de la forma habitual mediante la posición X e Y de la palanca de mando. El tercer voltaje de control Z se controla mediante la rotación de la perilla de la palanca de mando con resorte. La señal Gate es generada por un botón en el centro/parte superior de la perilla de la palanca de mando.

Para cada voltaje de control, están disponibles tanto la señal no invertida (X, Y, Z) como la señal invertida con compensación (*offset*) ajustable (-X+XO, -Y+YO, -Z+ZO). Los voltajes de control genéricos de la palanca de mando son bipolares, es decir, varían desde típicamente -5V (posición más baja) pasando por 0V (posición central) hasta típicamente +5V (posición más alta). Los interruptores "Overlap" (superposición) pueden utilizarse para añadir un voltaje de compensación (*offset*) fijo de típicamente +5V a la salida no inversora en cuestión, de modo que el rango de voltaje de salida cambie a típicamente 0...+10V (en lugar de -5...+5V). Esto es necesario si, por ejemplo, hay que controlar un VCA (Amplificador Controlado por Voltaje), que requiere un rango de voltaje de control puramente positivo. Los interruptores se llaman "overlap" (superposición) porque permiten la superposición de la salida CV (Voltaje de Control) no inversora (X, Y, Z) con la salida inversora (-X+XO, -Y+YO, -Z+ZO) para aplicaciones de fundido cruzado (*crossfading*). Con el interruptor *overlap* en "on" y el ajuste apropiado del control de compensación (*offset*), es posible obtener un rango de voltaje de control de 0...+10V para la salida no inversora y de +10V...0V (es decir, el mismo rango pero en dirección opuesta) para la salida inversora.

Los voltajes de compensación (*offset*) que se añaden a las salidas inversoras se pueden ajustar mediante tres pequeños potenciómetros. De esta manera son posibles diferentes tipos de rangos de voltaje de control, por ejemplo:

• -5V ... +5V para la salida no inversora y +5V ... -5V para la salida inversora (Overlap = off, Offset = 0)
• 0 ... +10V para la salida no inversora y +10V ... 0V para la salida inversora (Overlap = on, Offset = max)
• -5V ... +5V para la salida no inversora y +10V ... 0V para la salida inversora (Overlap = off, Offset = max)
• 0 ... +10V para la salida no inversora y +5V ... -5V para la salida inversora (Overlap = on, Offset = 0)

Cada salida CV (Voltaje de Control) está equipada con un LED que muestra el voltaje presente.

Nota importante: Debido a la altura de construcción de la palanca de mando (alrededor de 7 cm), el módulo no se puede instalar en los estuches A-100P6, A-100P9, A-100PMS6, A-100PMS9 y A-100PMS12 durante el transporte, ya que la profundidad de la cubierta del estuche no es suficiente. El módulo puede instalarse sin problemas en los estuches base A-100PB y A-100PMB, así como en todos los demás estuches sin tapa. Estamos a punto de encontrar una solución para este problema.
