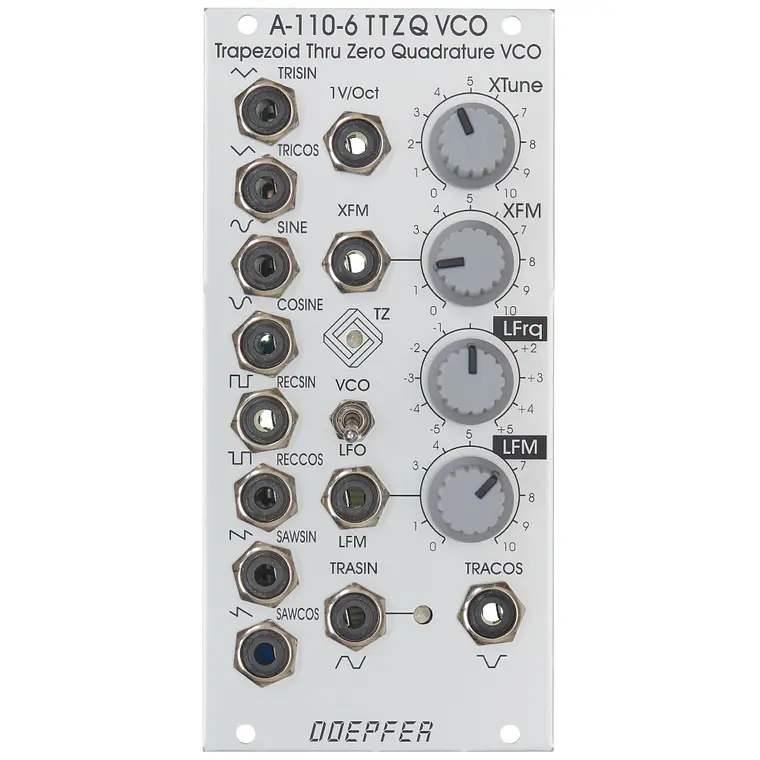

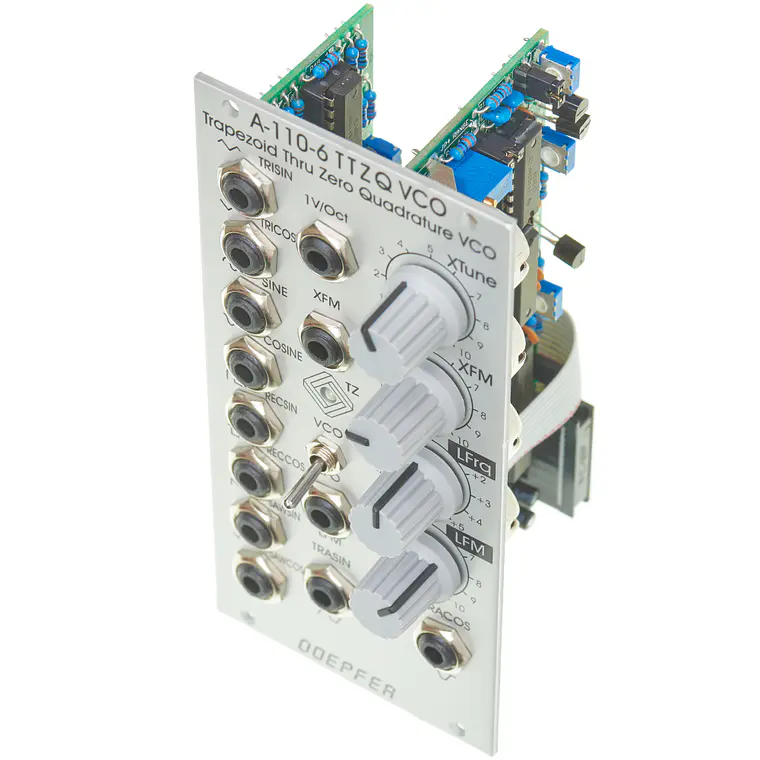

Doepfer A-110-6 Trapezoid Thru Zero Quadrature VCO

El A-110-6 es un VCO (Voltage Controlled Oscillator) de cuadratura (Quadrature VCO) de trapezoide con paso por cero (Thru Zero). El módulo se basa en una idea de Donald Tillman de 2003, pero ha sido revisado para el uso de circuitos electrónicos modernos (sin OTAs/CA3280). Debido a su núcleo de trapezoide único, es totalmente diferente en comparación con otros VCOs. Pero el núcleo de trapezoide no es la única especialidad: también es un VCO de cuadratura y presenta modulación de frecuencia (frequency modulation) lineal con paso por cero.

El término "cuadratura" significa en esta conexión que el oscilador emite dos ondas trapezoidales con un desfase de 90 grados (phase shift). Lo mismo que el seno y el coseno de un oscilador de cuadratura estándar como el A-110-4 o el A-143-9. Estas formas de onda se denominan TRASIN (seno trapezoide) y TRACOS (coseno trapezoide).

El término "Paso por cero" (Thru-Zero) significa que se generan incluso frecuencias "negativas". Pero este es un término un poco engañoso ya que las frecuencias negativas realmente no existen. "Negativo" significa en esta conexión simplemente que las ondas TRASIN/TRACOS se detendrán cuando el voltaje de control lineal (linear control voltage) alcance 0V y continuarán con las direcciones opuestas a medida que el voltaje de control lineal se vuelva negativo y viceversa.

• El módulo tiene dos secciones de control: lineal y exponencial.
• La sección exponencial consiste en el control XTune, la entrada 1V/Oct y la entrada XFM con el atenuador XFM correspondiente. El voltaje de control exponencial es la suma de estos tres voltajes.
• La sección lineal consiste en el control LFrq y la entrada LFM con el atenuador LFM correspondiente. El voltaje de control lineal es la suma de estos dos voltajes.
• Se utiliza un LED de doble color para mostrar la polaridad del voltaje de control lineal.
• El tono (pitch) de todas las salidas está determinado por los voltajes de control de ambas secciones.
• La sección lineal se utiliza para controlar el tono de manera lineal. Cuando el control LFrq (LFrq significa Control de frecuencia lineal) está completamente en el sentido de las agujas del reloj (CW), el módulo funciona como un VCO normal y el LED se ilumina en rojo. El tono se controla entonces por la sección exponencial con el control de sintonización manual (manual Tune control) XTune y las entradas de control de frecuencia exponencial (exponential frequency control inputs) 1V/Oct y XFM.
• 1V/Oct se utiliza para controlar el tono mediante una fuente de CV (Control Voltage) de 1V/Oct (por ejemplo, secuenciador o interfaz Midi/USB-to-CV).
• XFM se utiliza para aplicar una modulación de frecuencia exponencial con profundidad ajustable (por ejemplo, desde un LFO o desde otro VCO).A medida que el control LFrq se gira en sentido contrario a las agujas del reloj (CCW) a partir de la posición completamente CW, la frecuencia se reduce de forma lineal hasta que las ondas TRASIN/TRACOS (casi) se detienen en la posición central de LFrq (siempre que no haya señal LFM presente). A medida que el control LFrq se mueve desde el centro hacia la posición CCW, las ondas comienzan de nuevo, pero en dirección inversa y el LED se vuelve amarillo. Cuando se alcanza la posición completamente CCW de LFrq, el módulo vuelve a funcionar como un VCO normal.

Pero mucho más emocionante es el uso de la entrada LFM para modificar el voltaje de control lineal mediante un voltaje de control externo (típicamente otro VCO). La modulación lineal por otro oscilador utilizando la función de paso por cero (thru zero) en combinación con las formas de onda trapezoidales genera espectros de audio que no se pueden obtener de ningún otro oscilador sin la función de paso por cero. La razón es que un VCO "normal" simplemente se detendrá cuando el voltaje de control lineal se vuelva cero o negativo. Pero un VCO de paso por cero comenzará de nuevo con frecuencias "negativas" a medida que el voltaje de control lineal se vuelva negativo.

Otras formas de onda como triángulo, diente de sierra (sawtooth), rectangular (rectangle) y sinusoidal (sine) se pueden obtener de las señales TRASIN/TRACOS (triángulo, por ejemplo, simplemente restando TRISIN y TRICOS, SAWSIN y SAWCOS cambiando las otras formas de onda).

Las cinco formas de onda están disponibles como pares de cuadratura (es decir, con desfase de 90 grados):

• Trapezoide (Trapezoid) (TRASIN + TRACOS)
• Triángulo (Triangle) (TRISIN + TRICOS)
• Sinusoidal (Sinus) (SIN + COS)
• Rectangular (Rectangle) (RECSIN + RECCOS)
• Diente de sierra (Sawtooth) (SAWSIN + SAWCOS)

Mediante un interruptor de palanca (toggle switch), el rango de frecuencia se puede seleccionar entre VCO (rango de audio) y LFO (Low Frequency Oscillator). En el rango LFO, las frecuencias son aproximadamente 1/100 en comparación con el modo VCO.

Un LED de doble color muestra la polaridad de la sección de control lineal. Otro LED de doble color muestra la señal TRASIN, lo que es útil en modo LFO.
