Doepfer A-110-1 Standard VCO Vintage Edition
Ficha Técnica
Descripción
El módulo A-110 es un oscilador controlado por voltaje (voltage-controlled oscillator o VCO). El rango de frecuencia de este VCO es de aproximadamente ocho octavas (aprox. 15Hz... 8kHz). Puede producir cuatro formas de onda simultáneamente: cuadrada, diente de sierra (sawtooth), triangular y sinusoidal (sine wave).

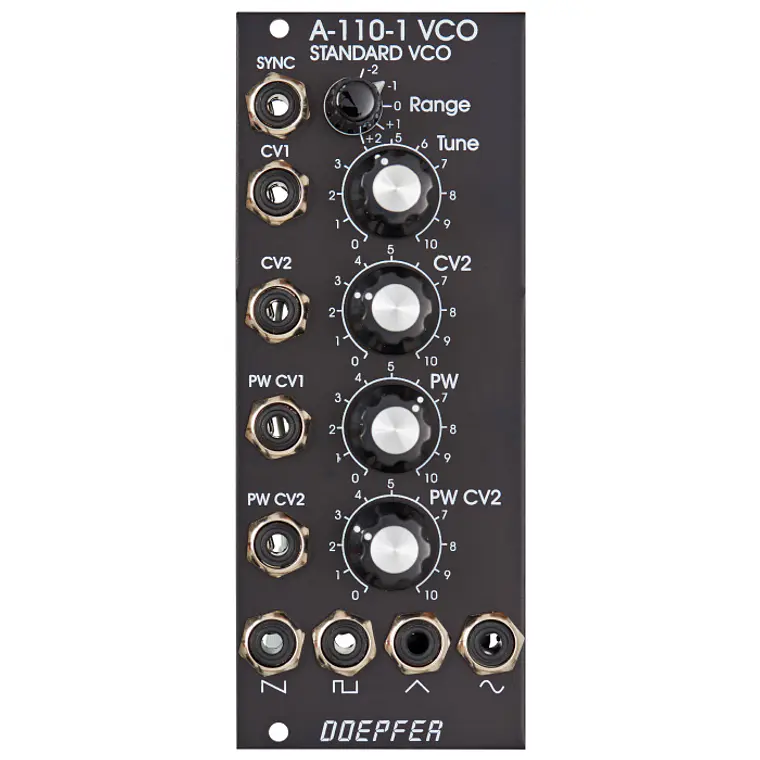

La frecuencia o el tono del VCO está determinada por la posición del interruptor de octava (Range) y la perilla de afinación (Tune), y por el voltaje presente en las entradas CV (Control Voltage). Por lo tanto, la modulación de frecuencia (Frequency Modulation o FM) del VCO es una posibilidad. El pie (Footage, la octava del fundamental) se establece mediante el control Range en cinco pasos, y la afinación fina (Fine tuning) controlada por la perilla Tune en aproximadamente +/-1 un semitono (puede modificarse para un rango más amplio). Puede controlar el ancho de pulso (pulse width) de la onda cuadrada manualmente o mediante control de voltaje (voltage control), lo que se conoce como Modulación por Ancho de Pulso (Pulse Width Modulation o PWM).
Observaciones técnicas: El núcleo del A-110 es un oscilador de diente de sierra (sawtooth oscillator) (a diferencia del A-111-1, que se basa en un oscilador triangular). Las otras formas de onda se derivan del diente de sierra mediante convertidores de forma de onda internos (internal waveform converters). Dado que el reinicio del diente de sierra (sawtooth reset) (es decir, la pendiente de retorno a cero) no es infinitamente rápido, sino que toma un poco de tiempo, las formas de onda derivadas (triangular y sinusoidal) no son perfectas. En la parte superior de la forma de onda, tienen un pequeño fallo (glitch) o muesca (notch) causado por el reinicio del diente de sierra y que no puede ser eliminado por los convertidores de forma de onda. La sinusoide se deriva del triángulo mediante un simple convertidor basado en diodos, y la forma sinusoidal no es perfecta (solo un triángulo redondeado).
