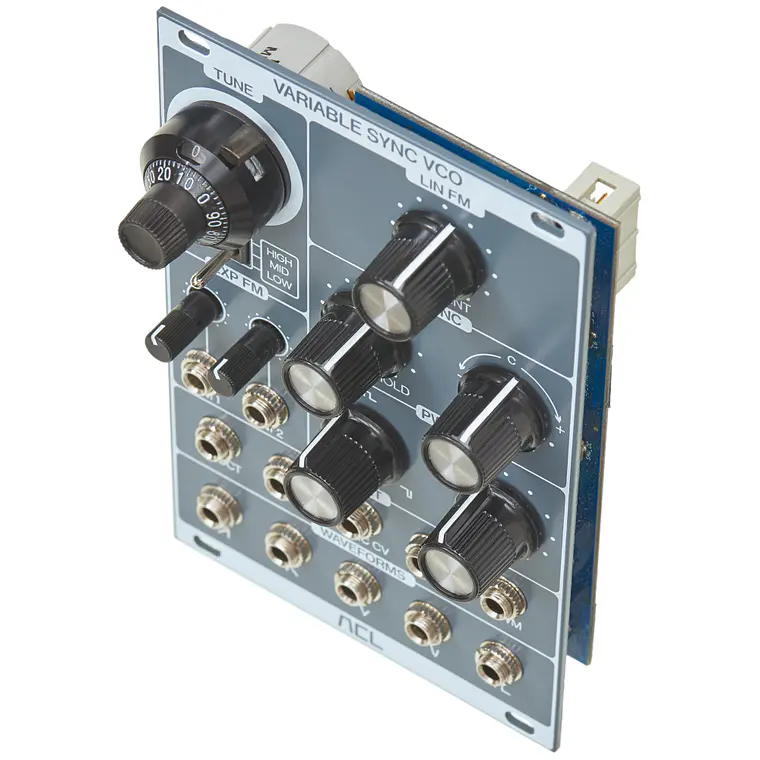

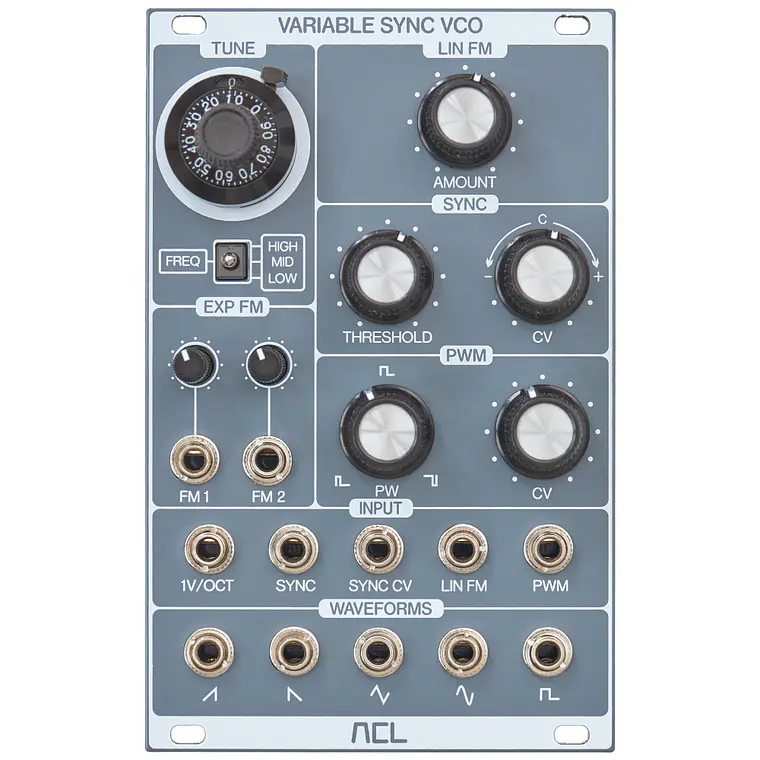

ACL Variable Sync VCO

El ACL Variable Sync VCO consiste en un oscilador de núcleo de rampa (ramp core oscillator) con varios subcircuitos modeladores de onda (wave shaper sub-circuits), todos con ese tono vintage clásico, amado por muchos músicos y sintetistas de sonido. El VCO es capaz de ofrecer esto sin sacrificar la precisión de seguimiento (tracking precision) y la baja deriva de temperatura (low temperature drift).

Las formas de onda disponibles son diente de sierra (saw), diente de sierra invertida (inverted saw), triángulo (triangle), seno (sine) y rectángulo PW (PW rectangle), que utiliza la onda de sierra del modelador de onda (waveshaper) como portadora para el PWM. Se puede variar mediante CV y manualmente dentro de un rango de 0 por ciento a casi 100 por ciento.

La posibilidad de usar el VCO en modos bajo, medio y alto, junto con el potenciómetro de afinación de precisión (precision Tune pot) de 10 vueltas, resulta en una forma muy conveniente de afinar el módulo "sobre la marcha" ("on the fly"). Su núcleo puede ser modulado en frecuencia exponencialmente desde dos entradas, ambas controladas por CV. Cuando están completamente abiertos, los atenuadores de entrada (input attenuators) están calibrados para 1 V/Oct.

Hay una entrada más, para modulación lineal (linear modulation) con control de cantidad manual, acoplada a CA (AC coupled) y configurada como diferenciador (differentiator). De esta manera, se asegura que no se produzca desafinación causada por CC (DC) cuando la señal de modulación se presenta en la entrada FM (FM Input), sino solo modulación de frecuencia, centrada alrededor del tono que ya se está tocando.

Sincronizar el núcleo con una fuente externa marca una gran diferencia, cuando existe la opción adicional de variar continuamente por CV y manualmente el umbral de sincronización (threshold of synchronization) desde sin sincronización (no sync), sincronización suave (soft sync) y sincronización dura (hard sync). Esta entrada está configurada como atenuador/inversor (attenuverter) para aún más flexibilidad. Tenga en cuenta que cuando el potenciómetro Threshold está completamente en el sentido de las agujas del reloj (CW), ya no habrá salida de sonido. La fuente de onda de referencia para la sincronización suave (soft sync) es la sierra del oscilador. La entrada de sincronización (Sync input) en sí reacciona a cada forma de onda repetible con una amplitud superior a 1,2 Vpp.
